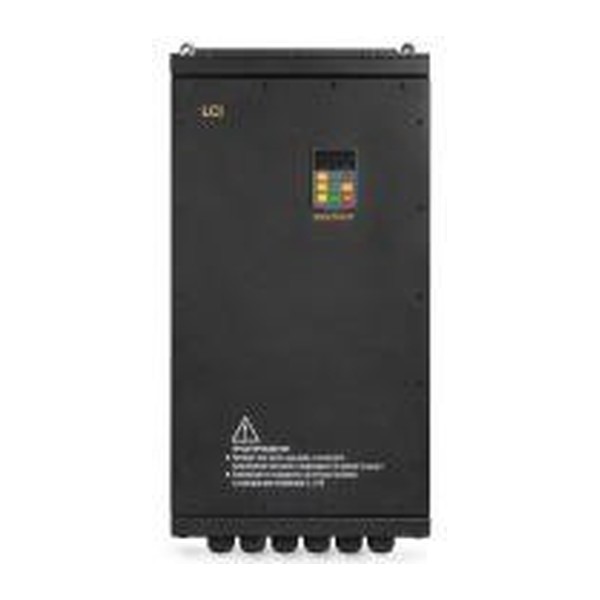

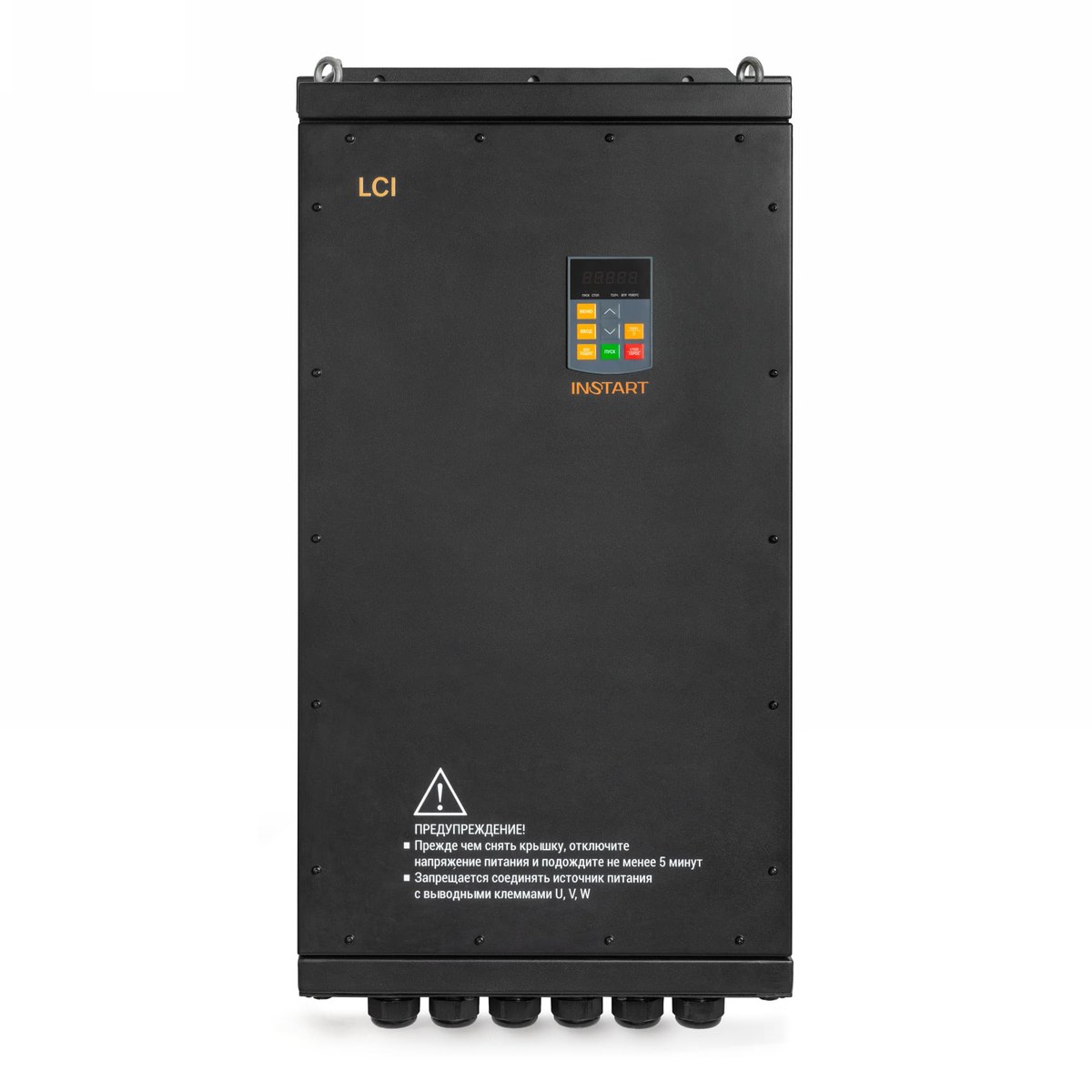

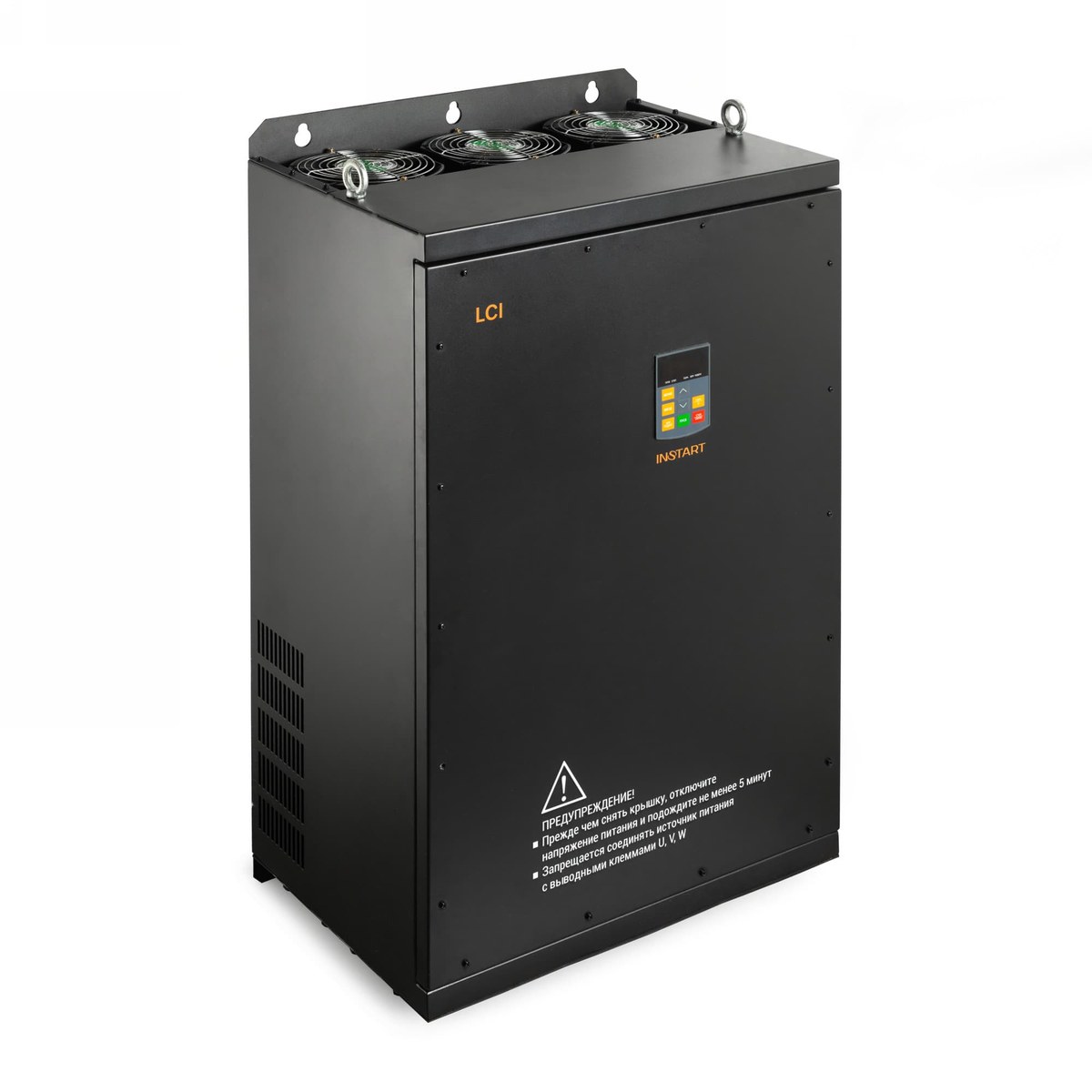

Преобразователь частоты INSTART LCI-G400-4 IP54

Преобразователь частоты INSTART LCI-G400-4 IP54 — преобразователь частоты INSTART серии LCI (общепромышленная серия с режимами G/P, IP54 и 660 В). Мощность двигателя 400 кВт, питание 3×380 В, ток 754 А, степень защиты IP54. Оригинал завода INSTART (холдинг СЗЭМО, Санкт-Петербург), цена завода 2 296 245 ₽ с НДС, отгрузка со склада и доставка по России.

О серии LCI

Преобразователи частоты INSTART серии LCI — общепромышленная серия для регулирования скорости и момента асинхронных двигателей от 0,4 до 1 400 кВт: варианты питания 220, 380 и 660 В, упрощённое исполнение LCI (S), версия IP54, опция «пожарный режим» и платы расширения для энкодеров.

Особенности

• Два режима работы — насосный (P) и общепромышленный (G) с разными допустимыми мощностями
• Вариативность — биполярный аналоговый вход, оптимальное число входов/выходов
• Платы расширения — энкодеры, импульсные входы/выходы, протоколы связи
• IP54 — исполнение для пыльных и влажных помещений
• Пожарный режим — продолжение работы в условиях пожара с игнорированием ошибок
• Два набора параметров двигателя — переключение привода между двумя двигателями
• Питание 660 В — модели -6B для сетей 3×660 В

Описание производителя

Преобразователи частоты серии LCI были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту электродвигателей мощностью от 0.4 до 1400 кВт.

Отличительные особенности серии:

РАБОТА В ДВУХ РЕЖИМАХ

• насосный

• общепромышленный

ДВА НАБОРА ПАРАМЕТРОВ ЭЛЕКТРОДВИГАТЕЛЯ

Можно ввести две группы параметров – для первого двигателя и для второго. В случае необходимости реализована возможность переключать привод с одной группы параметров на другую.

«ПОЖАРНЫЙ РЕЖИМ»

Опция “пожарный режим” – это возможность преобразователю частоты продолжать работу в условиях пожара, несмотря на вероятность повреждений, а также игнорируя возникающие ошибки.

ВАРИАТИВНОСТЬ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ

Биполярный аналоговый вход, оптимальное количество входов/выходов для реализации различных задач. Платы расширения для работы с энкодерами позволяют настраивать частотные преобразователи под конкретные задачи производства.

IP54

Модельный ряд дополнен серией с IP54, эти устройства подходят для эксплуатации в пыльных помещениях, а также в помещениях повышенной влажности.

Области применения

Серия подходит для общепромышленных механизмов, а также для работы с энкодерами и управления моментом. Устройства могут использоваться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

Система обозначения преобразователей частоты серии LCI

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:

• 1. вход 1~230 (220) В, 50/60Гц, выход 1~230 (220) В
• 2. вход 1~230 (220) В, 50/60Гц, выход 3~230 (220) В
• 3. вход 1~230 (220) В, 50/60Гц, выход 3~400 (380) В
• 4. вход 3~400 (380) В, 50/60Гц, выход 3~400 (380) В
• 6. вход 3~690 (660) В, 50/60Гц, выход 3~690 (660) В

7. Встроенный тормозной модуль
8. LCI(S) - серия с более простыми функциональными возможностями
9. Дополнительные опции:
СЗС - дополнительное покрытие плат лаком;
КМП-П - защитное покрытие плат компаундом;
IP54 - степень защиты IP54;
IP55 - степень защиты IP55;
FM - «пожарный режим»;
SM - работа с синхронными двигателями.

*Общепромышленный режим(тяжелый, G) - используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) - используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

Схемы подключения преобразователей частоты серии LCI

LCI

LCI (s)

Характеристики

Где применяется

• насосы, вентиляторы и дымососы
• станки, экструдеры, дробилки, шредеры
• компрессоры, конвейеры и тележки
• работа с энкодером и управление моментом

Как подобрать

• Мощность и ток ПЧ — не ниже номинала двигателя; для насосов и вентиляторов используйте режим P, для конвейеров и станков — G.
• Питание: 1×220 В (-1B/-2B/-3), 3×380 В (-4B) или 3×660 В (-6B) — по сети объекта.
• Серия по задаче: VCI/SDI/INVENT — вентиляция и насосы, NCI — универсальные, MCI/LCI — общепромышленные, INPRIME/INPRIME MX — энкодеры, протоколы, краны.
• Опции: тормозной резистор при частых остановах, сетевой и моторный дроссель при длинных кабелях, ЭМС-фильтр, пожарный режим, IP54.

Важно знать
