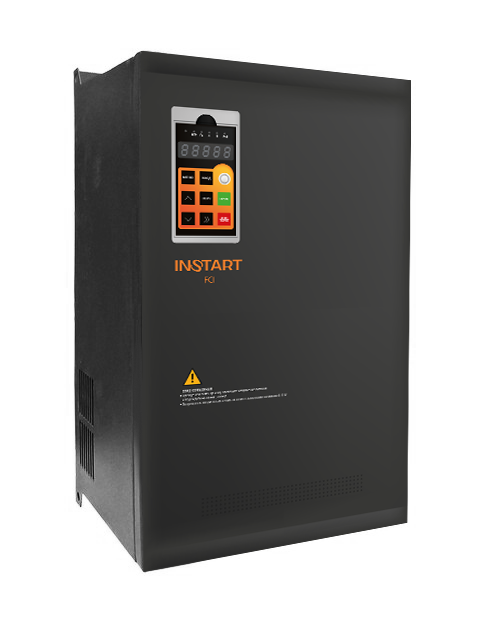

Преобразователь частоты FCI-G90/P110-4

• Описание серии FCI
• Система обозначения
• Схема подключения
• Габаритные размеры

Преобразователи частоты INSTART серии FCI спроектированы и разработаны в соответствии со стандартами современной российской промышленности. Серия предназначена для регулирования скорости и момента, контроля и защиты асинхронных трехфазных электродвигателей с диапазоном мощностей от 0.4 до 700 кВт.

Преобразователь частоты INSTART серии FCI:

Высокая производительность

• работа в двух режимах
• быстрое установление момента при переменной нагрузке
• подключение датчика защиты PTC
• управление группой до 5 насосов
• подключение энкодера
• высокий пусковой момент при низких оборотах двигателя
• встроенные часы реального времени

Широкий набор функций

• встроенное ПИД-регулирование
• встроенные таймеры
• встроенное виртуальное реле задержки времени
• ограничитель момента
• протоколы передачи данных
• встроенный ПЛК
• ограничитель тока
• автоматический регулятор напряжения

Векторное управлениеасинхронными двигателямидиапазоном мощности от 0,4 кВт до 700 кВт.Применение в различных областях (насосы, станки, вентиляторы, конвейеры и т.д)

Удобство в эксплуатации

• заводские предустановки для стандартных применений
• —функция резервное копирование параметров—
• программное обеспечение
• выбор протоколов передачи данных
• полный набор энкодерных плат
• съемная панель с доступной структурой меню

Использование преобразователя частоты серии FCI позволяет снизить затраты на электроэнергию за счет управления скоростью двигателя, повысить качество выпускаемой продукции благодаря улучшению управления процессом, а также увеличить срок эксплуатации вашего оборудования.

Область применения

Благодаря широкому модельному ряду с различными мощностями и вариантами оснащения позволяет подобрать подходящий преобразователь частоты для любых производственных решений. Продукция INSTART зарекомендовала себя во многих областях промышленности:

• Сельское хозяйство
• Строительная промышленность
• Пищевая промышленность
• Текстильная промышленность
• Полиграфическая промышленность
• Транспорт
• Обрабатывающая промышленность
• Автоматизация зданий и др.

СИСТЕМА ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ INSTART СЕРИИ FCI

1. Серия
2. Режим G — общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P — насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим

*Общепромышленный режим(тяжелый, G)— используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.
**Насосный режим (нормальный, P)— используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы.

Схема подключения преобразователей частоты INSTART серии FCI

Массогабаритные характеристики

—

—

—

—

—

—

—
