Виброфлекс 2/30 М6, подвес для виброизоляции оборудования, макс. нагрузка 30 кг
Виброизолирующие подвесы ВИБРОФЛЕКС тип 2применяются при монтаже силовых агрегатов и коммуникаций различного инженерного оборудования для снижения передачи вибраций на ограждающие конструкции здания.
Конструкция потолочного подвеса ВИБРОФЛЕКС тип 2представляет собой винтовое крепление М6, соединённое с металлической пластиной с отверстиями для фиксации на несущей поверхности.
Демпфирующий элемент изготовлен из микропористого полиуретана. Эффективный диапазон рабочей нагрузки от 3 до 70 кг в соответствии с таблицей.
Область применения
В отличие от обычных прямых подвесов, изделие может применяться для монтажа потолочных конструкций сложной формы. Универсальность достигается благодаря совместимости с другими стандартными элементами каркасов и высокими виброизолирующими свойствами.

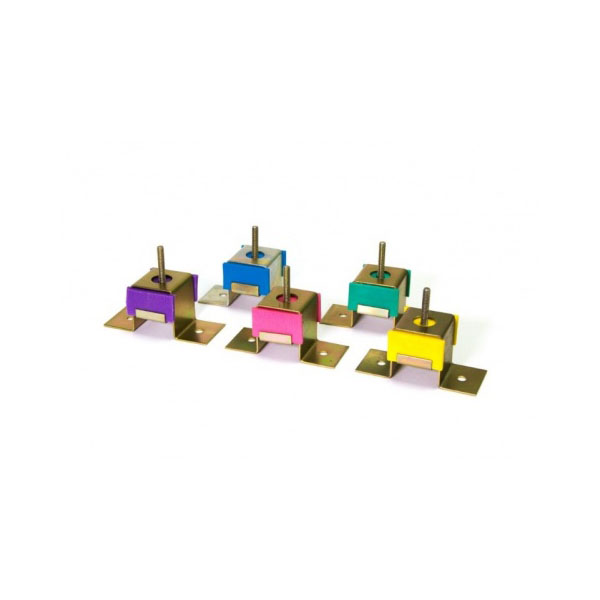

В зависимости от величины нагрузки выпускаются 5 типов подвесов:
| Название | Цвет упругого элемента | Максимальная нагрузка на подвес, кг | Минимальная резонансная частота, Гц |
|---|---|---|---|
| Виброфлекс 2/7 М6 | розовый | 7 | 11.4 |
| Виброфлекс 2/15 М6 | желтый | 15 | 10.6 |
| Виброфлекс 2/30 М6 | зеленый | 30 | 10.7 |
| Виброфлекс 2/55 М6 | синий | 55 | 11.1 |
| Виброфлекс 2/70 М6 | фиолетовый | 70 | 11.6 |
Отличительные особенности
- Подвесы ВИБРОФЛЕКС эффективны как в области низких, так и в области средних и высоких частот;
- Анодированные силовые металлические элементы подвеса;
- Стабильность виброакустических свойств в течение длительного времени (не менее 50 лет).
Характеристики
Виброизолирующие характеристики подвесов ВИБРОФЛЕКС 2/30 (при равномерно распределенной нагрузке)
Испытания выполнены лабораторией акустических измерений НИИСФ РААСН г. Москва
| Частота, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Нагрузка на подвес | |||||||||||||
| 7,5 кг | 1 | 0 | 14 | 7 | -2 | 3 | 11 | 10 | 11 | 4 | 12 | 2 | 3 |
| 15 кг | -1 | 0 | -3 | -2 | 3 | 3 | 15 | 12 | 12 | 8 | 19 | 15 | 5 |
| 20 кг | 5 | 5 | 6 | 6 | 20 | 8 | 14 | 9 | 13 | 10 | 18 | 18 | 6 |
| 30 кг | -8 | 0 | 12 | 4 | 16 | 6 | 6 | 11 | 4 | 10 | 18 | 17 | 6 |
Монтаж
Подвесы ВИБРОФЛЕКС тип 2 монтируются непосредственно к плите перекрытия для навесного монтажа различного инженерного оборудования. Размер резьбы присоединения – М6.
