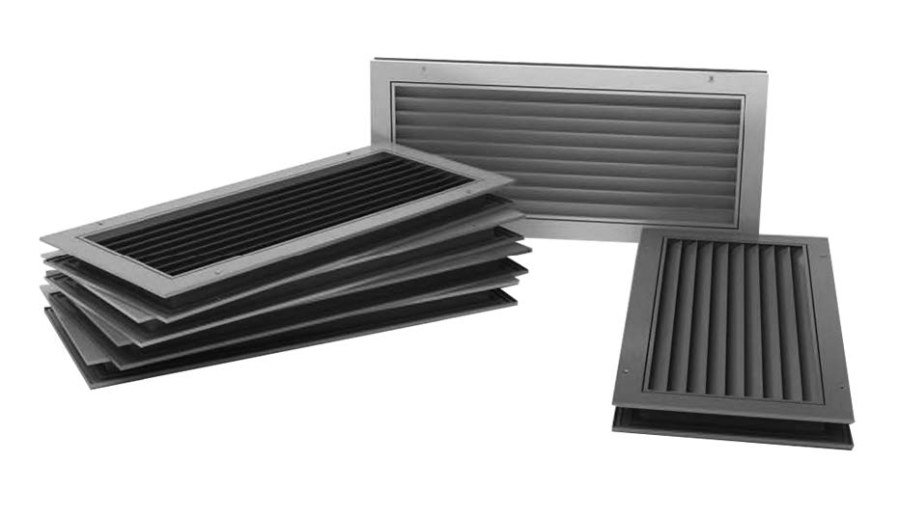

Переточная решетка SGPR

Переточная решетка SGPR

Переточные решетки SGPR с горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и кондиционирования воздуха и предназначены для монтажа в дверной или стенной проём

Паспорт изделия
Паспорт изделия

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Подробное описание

Переточные решетки SGPR с горизонтальным расположением нерегулируемых V-образных жалюзи используются в системах вентиляции и кондиционирования воздуха и предназначены для монтажа в дверной или стенной проём, межкомнатные перегородки для перераспределения воздуха между помещениями различных типов и назначений. Решётки состоят из двух рам × наружной и внутренней. Во внутренней раме неподвижно закреплены V-образные горизонтальные жалюзи, препятствующие обзору сквозь решётку. Наружная рама устанавливается в дверной или стенной проём. Внутренняя рама устанавливается с противоположной стороны двери или стены. Размеры рам позволяют устанавливать решётки на дверях или тонких перегородках толщиной 26-50 мм. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки). В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска. Стандартный цвет покрытия × белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL). Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

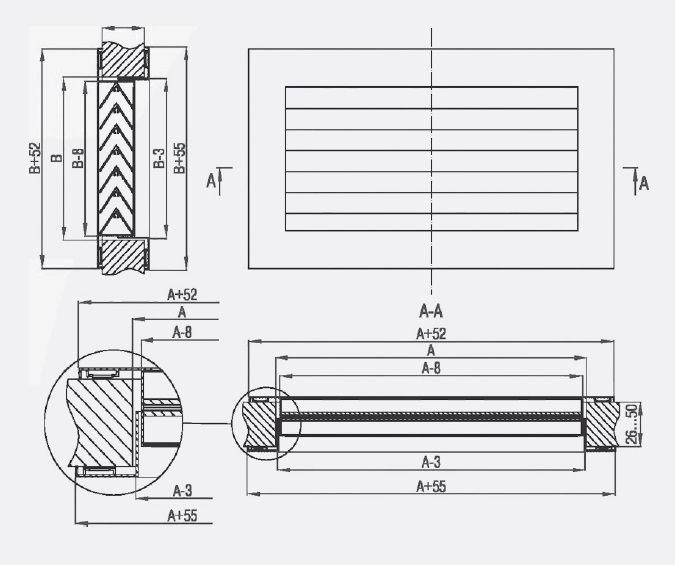

class=drawing__img
SGPRAхBRALXXXX

Тип решетки

Размер строительного проема по горизонтали

Размер строительного проема по вертикали

Цвет покрытия

Переточная решетка SGPR

class=gallery__item-img

Стандартные типоразмеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGPR

Типоразмер Параметр Размер строительного проема по горизонтали, А (мм)
100 150 200 250 300 350 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
Посадочный размер по вертикали, В(мм) 100 Fc. c., м2 0,003 0,005 0,007 0,008 0,01 0,012 0,013 0,017 0,02 0,024 0,025 0,029 0,032 0,036 0,039 0,043 0,044 0,048 0,051 0,055 0,058 0,062 0,065
m, кг 0,34 0,4 0,46 0,52 0,58 0,64 0,7 0,82 0,94 1,06 1,19 1,31 1,43 1,55 1,67 1,79 1,92 2,04 2,16 2,28 2,4 2,52 2,64
150 Fc. c., м2 0,005 0,008 0,011 0,014 0,017 0,02 0,023 0,029 0,035 0,041 0,044 0,05 0,056 0,062 0,068 0,074 0,08 0,083 0,089 0,095 0,101 0,107 0,113
m, кг 0,4 0,47 0,53 0,6 0,66 0,72 0,79 0,91 1,04 1,17 1,31 1,44 1,57 1,69 1,82 1,95 2,09 2,22 2,35 2,47 2,6 2,73 2,85
200 Fc. c., м2 0,007 0,011 0,016 0,021 0,025 0,029 0,034 0,042 0,051 0,059 0,064 0,072 0,081 0,089 0,098 0,106 0,111 0,119 0,128 0,136 0,145 0,153 0,162
m, кг 0,46 0,53 0,6 0,66 0,73 0,8 0,86 1 1,13 1,26 1,42 1,55 1,68 1,82 1,95 2,08 2,24 2,37 2,5 2,64 2,77 2,9 3,04
250 Fc. c., м2 0,009 0,015 0,021 0,027 0,033 0,038 0,044 0,055 0,066 0,078 0,084 0,095 0,106 0,118 0,129 0,14 0,146 0,158 0,169 0,18 0,191 0,203 0,214
m, кг 0,52 0,59 0,66 0,73 0,8 0,87 0,94 1,08 1,22 1,35 1,52 1,66 1,8 1,94 2,08 2,22 2,39 2,53 2,67 2,81 2,95 3,09 3,23
300 Fc. c., м2 0,012 0,019 0,026 0,033 0,04 0,047 0,054 0,068 0,082 0,096 0,104 0,118 0,132 0,146 0,16 0,174 0,188 0,196 0,21 0,224 0,238 0,252 0,266
m, кг 0,58 0,65 0,73 0,8 0,87 0,94 1,01 1,16 1,3 1,45 1,62 1,77 1,91 2,06 2,2 2,35 2,52 2,67 2,81 2,96 3,1 3,25 3,39
350 Fc. c., м2 0,015 0,023 0,031 0,039 0,047 0,055 0,063 0,08 0,096 0,112 0,122 0,138 0,154 0,171 0,187 0,203 0,213 0,229 0,245 0,262 0,278 0,294 0,311
m, кг 0,64 0,72 0,79 0,87 0,94 1,01 1,09 1,24 1,39 1,54 1,73 1,88 2,03 2,18 2,33 2,48 2,67 2,82 2,97 3,12 3,27 3,42 3,57
400 Fc. c., м2 0,017 0,026 0,036 0,045 0,055 0,064 0,074 0,093 0,112 0,131 0,142 0,161 0,18 0,199 0,218 0,237 0,256 0,267 0,286 0,305 0,324 0,343 0,362
m, кг 0,7 0,78 0,85 0,93 1,01 1,09 1,16 1,32 1,47 1,63 1,82 1,98 2,13 2,29 2,44 2,6 2,79 2,95 3,1 3,26 3,41 3,57 3,72
450 Fc. c., м2 0,019 0,03 0,041 0,051 0,062 0,073 0,084 0,106 0,127 0,149 0,162 0,183 0,205 0,227 0,248 0,27 0,292 0,304 0,326 0,348 0,369 0,391 0,413
m, кг 0,76 0,84 0,92 1,01 1,09 1,17 1,25 1,41 1,58 1,74 1,95 2,12 2,28 2,44 2,61 2,77 2,98 3,15 3,31 3,47 3,64 3,8 3,96
500 Fc. c., м2 0,02 0,033 0,045 0,058 0,07 0,082 0,094 0,118 0,143 0,167 0,181 0,205 0,229 0,253 0,277 0,301 0,325 0,339 0,363 0,387 0,411 0,435 0,459
m, кг 0,82 0,91 0,99 1,07 1,16 1,24 1,33 1,49 1,66 1,83 2,04 2,21 2,38 2,54 2,71 2,88 3,09 3,26 3,43 3,59 3,76 3,93 4,09
600 Fc. c., м2 0,025 0,04 0,055 0,07 0,085 0,099 0,114 0,143 0,174 0,202 0,22 0,25 0,28 0,31 0,34 0,37 0,4 0,418 0,448 0,478 0,508 0,538 0,568
m, кг 0,93 1,03 1,12 1,21 1,3 1,4 1,49 1,67 1,85 2,03 2,27 2,45 2,63 2,81 2,99 3,17 3,41 3,59 3,77 3,95 4,13 4,31 4,49
