Переходы и адаптеры

Описание

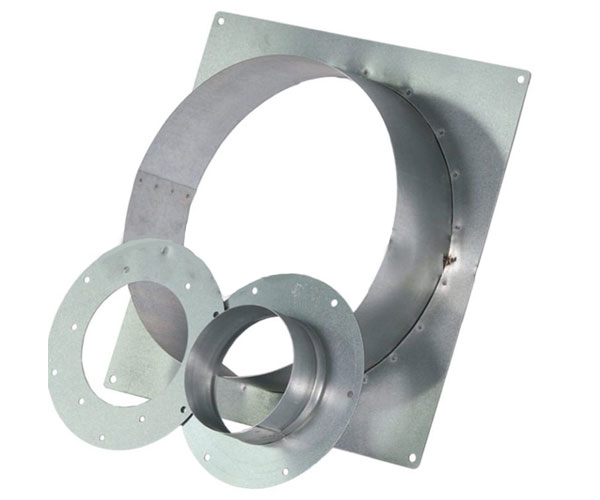

Для компенсации длины вылета заслонки за корпус клапана (например, при установке на фланце декоративной решетки или при установке клапана в строительной конструкции толщиной более L1) могут быть изготовлены дополнительные секции воздуховода соответствующей длины, а также трубчатые или пластинчатые переходы (адаптеры) для присоединения клапанов (дополнительных секций воздуховодов) квадратного сечения к воздуховодам с ниппельным или фланцевым соединением.

Клапан КЛОП-1 с дополнительной секцией и трубчатым переходом

Клапаны КЛОП-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе. При установке клапанов КЛОП®-1 в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, рекомендуется обеспечивать открытое положение заслонки клапанов в плоскости поворота потока или применять клапаны КЛОП®-3. Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Схемы конструкции КЛОП-1

1. корпус клапана;
2. заслонка;
3. защитный кожух;
4. привод;
5. тепловой замок;
6. смотровой люк;
7. ключ;
8. кольцо фиксатора заслонки;
9. ТРУ;
10. клеммная колодка;
11. указатель положения заслонки;
12. гнездо под ключ для ручного взвода пружины привода;
13. рычаг ручного срабатывания привода заслонки

L1=120 мм – длина корпуса клапана от фланца до края защитного кожуха. В клапанах с размерами А < 600 мм используется шина №20 (А1=А+40 мм, B1=B+40 мм). В клапанах с размерами А  600 мм используется шина №30 (A1=A+60 мм, B1=B+60 мм). При А<600 мм один смотровой люк располагается в центре боковой поверхности клапана слева (вид со стороны привода), а при А  600 мм – один люк в верхней части боковой поверхности справа (см. рис.) и второй люк в нижней части противоположной поверхности справа. На клапанах с электромеханическим приводом BELIMO при В < 400 мм ТРУ устанавливается на крышке люка клапана, а при В  400 мм – на корпусе рядом с приводом.

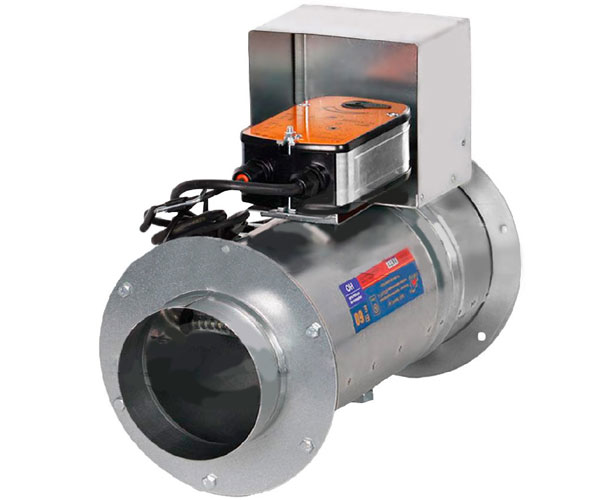

Фланцевый клапан КЛОП-1 круглого сечения с трубчатым переходом

Клапаны КЛОП-1 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе. При установке клапанов КЛОП®-1 в воздуховодах большого сечения на участках, расположенных за местом резкого изменения направления потока воздуха, например, за отводами на 90°, рекомендуется обеспечивать открытое положение заслонки клапанов в плоскости поворота потока или применять клапаны КЛОП®-3. Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°C до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Схемы конструкции КЛОП®-1 круглого сечения

Значения вылетов заслонки за пределы корпуса клапана
