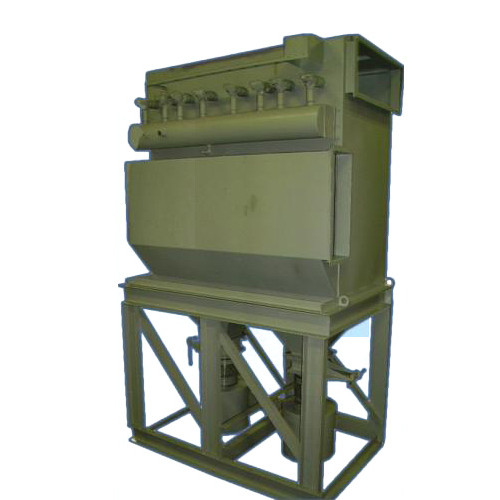

Патронные фильтры типа ФПИ

Описание

Фильтры патронные с импульсной продувкой типа ФПИ предназначены для высокоэффективной очистки воздуха (газов) от всех видов пылей (в т.ч. мелкодисперсных твердых аэрозолей) при её концентрациях в очищаемом воздухе до 10 г/м³. При содержании пыли в очищаемом воздухе более 10 г/м³, перед фильтром рекомендуется устанавливать предварительную ступень очистки воздуха в виде простейших сухих пылеуловителей, например, циклонов ЦН-15, СЦН-40.

Фильтры типа ФПИ являются более эффективными фильтрами в сравнении с рукавными фильтрами и способны улавливать мелкодисперсные аэрозоли, образующиеся, например, в процессе плазменной или лазерной резки, сварки металлов или других технологических процессах, связанных с образованием конденсационных аэрозолей. В ряде случаев очищенный воздух может быть использован для рециркуляции с целью экономии тепла во время отопительного сезона. Фильтры типа ФПИ выпускаются также во взрывозащищенном исполнении, которое позволяет очищать воздух от взрывоопасных пылей и аэрозолей. Для взрывозащищенного исполнения в индексе фильтра добавляется литера «В».

Общее устройство

Фильтр состоит из корпуса, разделенного на камеры неочищенного и очищенного воздуха, фильтрующих элементов патронных типа ФЭП (в дальнейшем в тексте – патрон), клапанной секции с управляющими электромагнитами и устройством управления регенерацией патронов. Замена патронов осуществляется через боковую съемную панель, расположенную на стороне противоположной стороне входа воздуха в фильтр. Размещение входных и выходных патрубков возможно как с одной, так и с другой стороны фильтров. Запыленный воздух через входной патрубок поступает в камеру, где расположены фильтрующие патроны. Проходя через фильтрующий материал патронов, пыль оседает на поверхности материала, а очищенный воздух удаляется через верхние открытые части патронов в камеру очищенного воздуха.

Регенерация фильтрующих патронов осуществляется периодически, по сигналу от датчика перепада давления, входящего в стандартную комплектацию, без отключения фильтра. Регенерация проводится импульсной продувкой сжатым воздухом, поступающим внутрь патронов через специальное устройство. Длительность импульсов и частота циклов регенерации устанавливаются с помощью прибора управления регенерацией, входящего в комплект поставки фильтра.

Характеристики фильтров ФПИ
