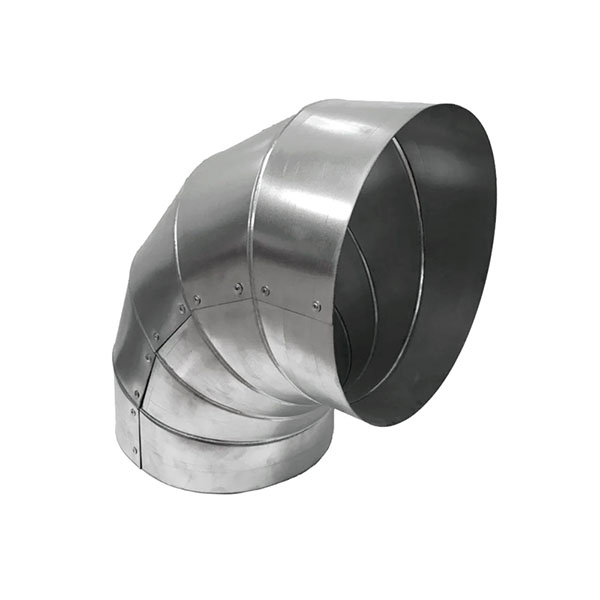

Отвод (B)

ОТВОД 90 ZNB/ALB/SSB

Формованное металлическое покрытие, представляющее собой готовое к монтажу изделие с углами гиба 45 и 90 градусов (в стандартном исполнении), состоящее из нескольких сегментов с продольными и поперечными зигами, отверстиями под крепеж и необходимым количеством саморезов. Изготавливается из трех видов металла: оцинкованная сталь (0,55 мм); алюминий (0,80 мм); нержавеющая сталь (0,50 мм).

СТАНДАРТНОЕ ИСПОЛНЕНИЕ:

• Диаметр: от 90 мм
• Крепеж: саморезы*

*возможна комплектация заклепками или изготовление врезок «ИЗОЛИН» на замках-защелках.

МАРКИРОВКА

ZNB 090055 - где ZN - оцинкованная сталь, B - тип изделия (отвод), 090 - диаметр, 055 - толщина

ALB 090080 - где AL - алюминий, B - тип изделия (отвод), 090 - диаметр, 080 - толщина

SSB 090050 - где SS нержавеющая сталь, B - тип изделия (отвод), 090 - диаметр, 050 - толщина

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Отводы «ИЗОЛИН» применяются в местах изменения направления трубопроводов и предназначены для защиты теплоизоляционного слоя конструкций от механических повреждений, агрессивной внешней среды, а так же разрушительного воздействия ультрафиолетовых лучей.

Отводы «ИЗОЛИН» придают трубопроводу эстетичный, чистый и законченный внешний вид.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:

Для определения необходимого диаметра отвода «ИЗОЛИН», следует к внешнему диаметру изолируемой трубы прибавить две толщины теплоизоляции и 5 мм технологического зазора.

Для исключения возможной ошибки при подборе и заказе отводов «ИЗОЛИН», кроме их диаметра необходимо указывать либо средний радиус, либо диаметр изолируемой трубы и толщину изоляции.
