Осевые вентиляторы ECW EC

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист вентиляторы ECW EC (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Вентилятор Ostberg (Арктика). 12 типоразмеров в серии, ø100–315 мм. Ec-двигатель. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

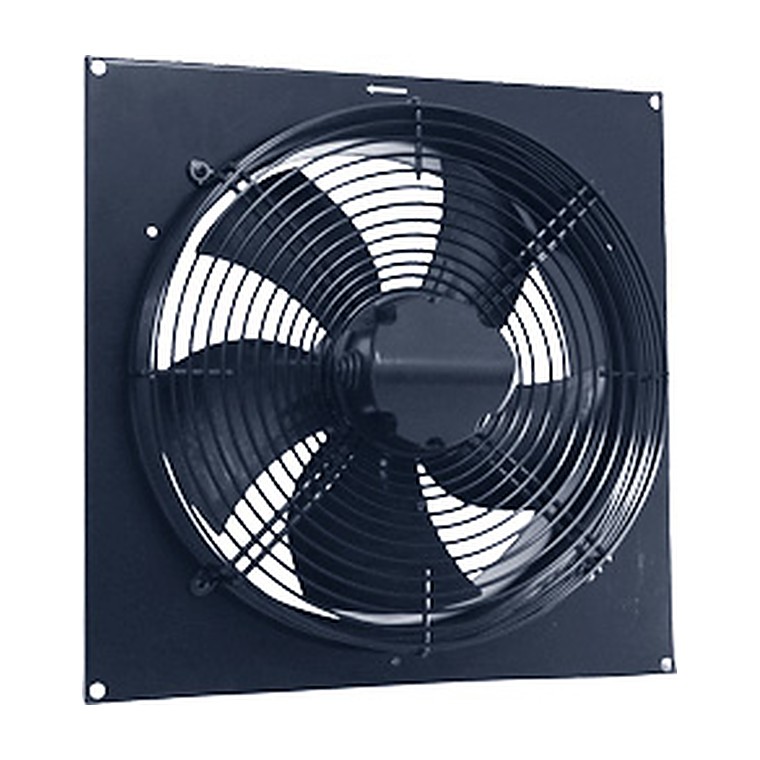

Осевые вентиляторы ECW EC — канальные вентиляторы CK EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Вентиляторы CK EC имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54, клеммной коробки – IP 54.

ПроизводительOstberg (поставка «Арктика»)

Типоразмеров12

Напряжение230 В

Мощность41–269 Вт

Ток0,18–1,18 А

Вес2,6–6 кг

Диаметр99–402 мм

Данные производителяобновлено 06.10.2017

Конструкция и работа

Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.

Установка. Вентиляторы могут быть установлены в любом положении.
Регулирование скорости. Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя. Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары. Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора

Что это даёт

Большой расходПеремещает значительные объёмы воздуха при малых потерях давления — идеален для проветривания.

Компактная установкаМонтируется в стену, оконный или дверной проём без сети воздуховодов.

Простое обслуживаниеМинимум узлов: колесо, двигатель и защитная решётка.

РеверсОтдельные модели работают на приток и на вытяжку — режим переключается со щита.

Низкое энергопотреблениеНа единицу перемещённого воздуха расходуется меньше энергии, чем у радиальных схем.

Где применяется

Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.

Как подобрать

Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Макс. t,	Размеры, мм					Вес,	Схема
	жение,	мощн.,	А	вращ.,	°C	Размеры, мм					кг	эл.
	В/Гц	Вт		об/мин		a	b	c	Ød	ØD		подкл.
СК 100 А	230/50	41	0,18	2040	80	26	136	26	99	243	2,6	2
СК 100 С	230/50	59	0,26	2570	80	26	136	26	99	243	2,6	1
СК 125 А	230/50	41	0,18	1960	80	27	134	27	124	243	2,6	2
СК 125 С	230/50	60	0,26	2530	80	27	134	27	124	243	2,6	1
СК 160 В	230/50	60	0,26	2490	80	30	133	32	159	271	2,9	1
СК 160 С	230/50	108	0,47	2560	75	30	164	32	159	345	3,9	1
СК 200 А	230/50	129	0,57	2630	60	33	160	35	199	345	4,2	1
СК 200 B	230/50	145	0,63	2750	60	33	160	35	199	345	4,9	1
СК 250 A	230/50	126	0,56	2650	60	33	160	35	249	345	4,3	1
СК 250 B	230/50	145	0,63	2750	60	33	160	35	249	345	4,9	1
СК 315 B	230/50	190	0,84	2465	50	32	185	40	314	402	5,8	1
СК 315 C	230/50	269	1,18	2550	60	32	185	40	314	402	6,0	1

Чертёж и присоединительные размеры

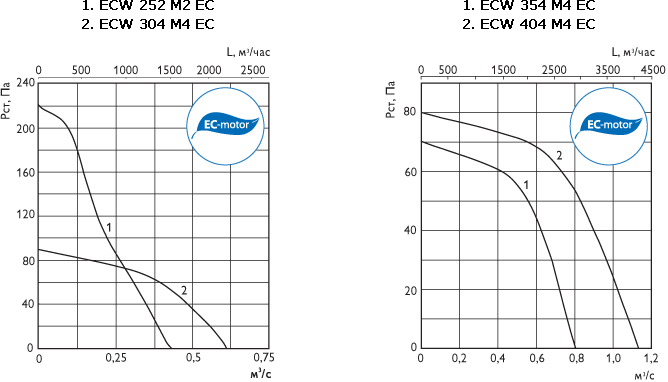

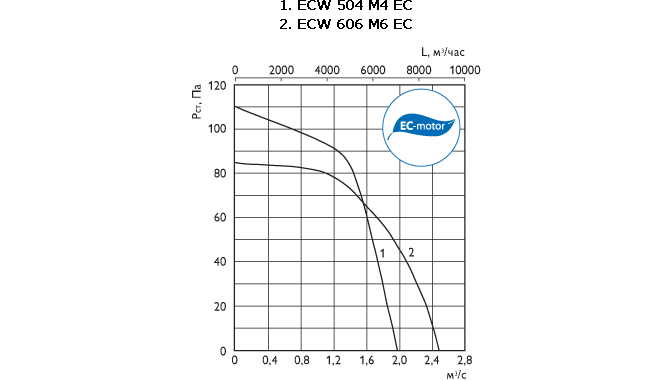

Аэродинамические характеристики

Шумовые характеристики

Модель		LpA	LwA	LwA
		LpA	LwA	LwA
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
		дБ(A)	tot	63	125	250	500	1000	2000	4000	8000
СК 100 C EC	К входу	73	80	57	72	74	75	72	67	65	59
	К выходу	74	81	65	70	76	74	72	72	68	62
	К окружению	46	53	28	34	44	45	49	45	45	35
СК 125 C EC	К входу	72	79	58	69	73	74	71	68	65	60
	К выходу	71	78	56	66	71	73	71	70	65	60
	К окружению	46	53	36	30	43	44	49	43	46	38
СК 160 B EС	К входу	68	75	55	64	68	71	68	64	63	60
	К выходу	71	78	60	64	69	74	69	69	67	62
	К окружению	40	47	38	29	38	39	40	42	39	32
СК 160 C EC	К входу	69	76	56	65	70	72	69	65	65	57
	К выходу	69	76	58	65	69	70	68	68	66	59
	К окружению	46	53	28	29	37	45	48	45	48	38
СК 200 A EC	К входу	68	75	56	63	67	70	66	67	66	56
	К выходу	69	76	59	62	68	69	66	70	67	59
	К окружению	46	53	22	28	37	50	46	44	43	33
СК 200 B EC	К входу	72	79	61	69	73	73	69	71	69	59
	К выходу	73	80	58	68	76	74	69	73	70	61
	К окружению	47	54	33	35	48	49	46	42	42	32
СК 250 A EC	К входу	68	75	55	62	68	68	69	67	65	57
	К выходу	69	76	57	58	69	66	70	70	67	59
	К окружению	44	51	28	35	42	49	44	39	39	30
СК 250 B EC	К входу	74	81	56	68	76	71	73	74	72	62
	К выходу	74	81	56	65	76	72	73	75	72	63
	К окружению	46	53	27	38	45	49	44	43	43	33
СК 315 B EС	К входу	73	80	63	72	72	69	75	75	71	61
	К выходу	74	81	62	71	74	68	76	74	70	61
	К окружению	48	55	31	40	46	51	46	47	42	31
СК 315 C EC	К входу	71	78	55	59	63	69	69	73	70	71
	К выходу	73	80	57	62	67	75	73	75	69	68
	К окружению	52	59	26	44	50	52	50	56	48	38
СК 315 C EC NEW	К входу	71	78	55	59	63	69	69	73	70	71
	К выходу	73	80	57	62	67	75	73	75	69	68
	К окружению	52	59	26	44	50	52	50	56	48	38

LwA tot – общий уровень шума, дБ(А)
LwA – уровень шума в октавном диапазоне, дБ(А)
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).

Монтаж и схемы подключения

Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе). Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.

B случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт). Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.

Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.

При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию
