Осевые вентиляторы AXIA AI HP
Вентилятор O.ERRE (Арктика). 33 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Вентилятор. Создаёт расход и напор воздуха в системе; подбирается по производительности и давлению.
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Описание

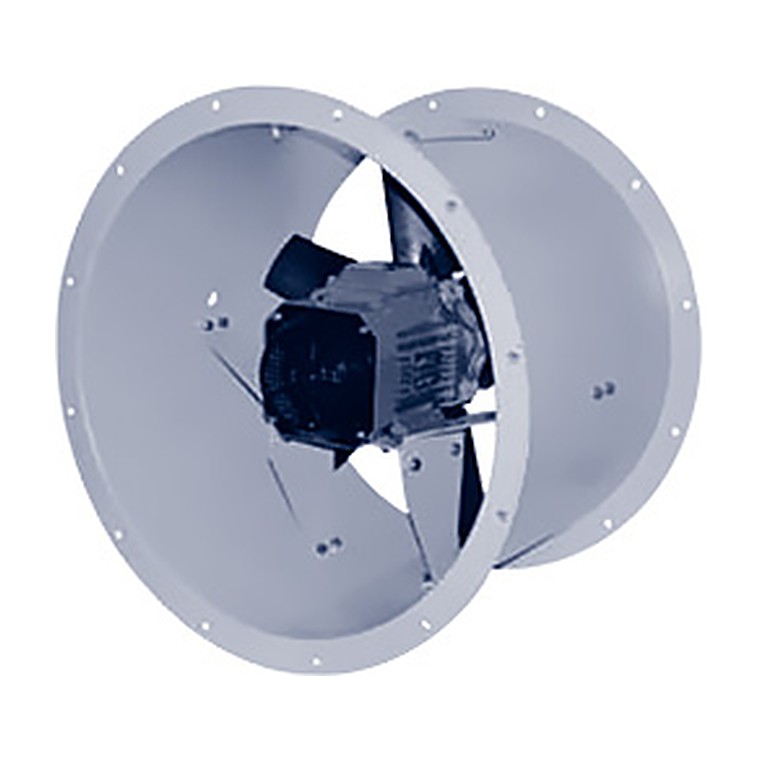

Осевые вентиляторы AXIA AI HP оснащены асинхронным двигателем с короткозамкнутым ротором и крыльчаткой. Корпус вентилятора изготавливается из стали и дополнительно окрашивается в серый цвет. Вентиляторы AXIA AI HP предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 55.
Конструкция и работа
Рабочее колесо с профильными лопатками перемещает воздух вдоль оси вращения. Такая схема даёт большой расход при небольшом сопротивлении сети, поэтому осевые вентиляторы ставят в стену, в проём или на короткий участок воздуховода.
- Установка. Вентиляторы могут быть установлены в любом положении.
- Регулирование скорости. Регулирование скорости вентиляторов осуществляется с помощью частот-ного преобразователя.
- Защита двигателя. Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
- Аксессуары. Частотные преобразователи, модули управления, инерционные и защитные решётки и т.д.
- Обслуживание. Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждыешесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что При очистке вентилятора
Что это даёт
Где применяется
Проветривание производственных и складских помещений, вентиляция гаражей и мастерских, подпор и вытяжка на коротких трактах, охлаждение технологического оборудования.
Как подобрать
Осевые вентиляторы подбирают по расходу при малом располагаемом давлении: если сеть длинная и с большим числом отводов, выбирайте канальный или радиальный вентилятор. Проверьте диаметр проёма, направление потока и наличие защитной решётки.
Технические характеристики
| Модель | Напряжение, | Ном. | Ток, | Частота | Уровень | Вес, | Cхема |
|---|---|---|---|---|---|---|---|
| В/Гц | мощн., | А | вращения, | шума, | кг | электро- | |
| Вт | об/мин | дБ(А)* | подкл. | ||||
| AXIA AI HP 30 2M | 230/50 | 0,37 | 2,5 | 2800 | 70 | 13 | 11 |
| AXIA AI HP 30 2T | 400/50 | 0,37 | 1,0 | 2800 | 66 | 13 | 8 |
| AXIA AI HP 30 4M | 230/50 | 0,09 | 0,9 | 1400 | 53 | 13 | 11 |
| AXIA AI HP 30 4T | 400/50 | 0,09 | 0,38 | 1400 | 53 | 13 | 8 |
| AXIA AI HP 35 2M | 230/50 | 0,55 | 4,0 | 2800 | 77 | 14 | 11 |
| AXIA AI HP 35 2T | 400/50 | 0,55 | 1,6 | 2800 | 77 | 14 | 8 |
| AXIA AI HP 35 4M | 230/50 | 0,12 | 1,1 | 1400 | 55 | 14 | 11 |
| AXIA AI HP 35 4T | 400/50 | 0,12 | 0,4 | 1400 | 55 | 14 | 8 |
| AXIA AI HP 40 2M | 230/50 | 1,10 | 7,5 | 2800 | 79 | 16 | 11 |
| AXIA AI HP 40 2T | 400/50 | 1,10 | 2,6 | 2800 | 79 | 16 | 8 |
| AXIA AI HP 40 4M-P | 230/50 | 0,18 | 1,6 | 1400 | 62 | 16 | 11 |
| AXIA AI HP 40 4T-P | 400/50 | 0,18 | 0,6 | 1400 | 62 | 16 | 8 |
| AXIA AI HP 45 4M | 230/50 | 0,25 | 2,4 | 1400 | 63 | 23 | 11 |
| AXIA AI HP 45 4T | 400/50 | 0,25 | 0,8 | 1400 | 63 | 23 | 8 |
| AXIA AI HP 45 4M-P | 230/50 | 0,37 | 3,1 | 1400 | 74 | 23 | 11 |
| AXIA AI HP 45 4T-P | 400/50 | 0,37 | 1,2 | 1400 | 68 | 23 | 8 |
| AXIA AI HP 50 4T | 400/50 | 0,37 | 1,2 | 1400 | 64 | 25 | 8 |
| AXIA AI HP 50 4T-P | 400/50 | 0,55 | 1,6 | 1400 | 69 | 25 | 8 |
| AXIA AI HP 50 6T | 400/50 | 0,18 | 0,7 | 900 | 58 | 25 | 8 |
| AXIA AI HP 55 4T | 400/50 | 0,55 | 1,6 | 1400 | 69 | 28 | 8 |
| AXIA AI HP 55 4T-P | 400/50 | 0,75 | 2,0 | 1400 | 70 | 28 | 8 |
| AXIA AI HP 55 6T | 400/50 | 0,25 | 1,0 | 900 | 61 | 28 | 8 |
| AXIA AI HP 60 4T | 400/50 | 0,75 | 2,0 | 1400 | 73 | 37 | 8 |
| AXIA AI HP 60 4T-P | 400/50 | 1,10 | 2,8 | 1400 | 75 | 37 | 8 |
| AXIA AI HP 60 4T-DP | 400/50 | 2,20 | 5,0 | 1400 | 80 | 37 | 8 |
| AXIA AI HP 60 6T | 400/50 | 0,37 | 1,3 | 900 | 66 | 37 | 8 |
| AXIA AI HP 60 6T-P | 400/50 | 0,75 | 2,2 | 900 | 88 | 37 | 8 |
| AXIA AI HP 70 4T | 400/50 | 1,50 | 3,5 | 1400 | 79 | 44 | 8 |
| AXIA AI HP 70 4T-P | 400/50 | 2,20 | 5,0 | 1400 | 81 | 44 | 8 |
| AXIA AI HP 70 4T-DP | 400/50 | 2,70 | 6,0 | 1400 | 81 | 44 | 8 |
| AXIA AI HP 70 6T | 400/50 | 0,75 | 2,2 | 900 | 68 | 44 | 8 |
| AXIA AI HP 70 6T-P | 400/50 | 1,50 | 3,3 | 900 | 69 | 44 | 8 |
| * Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А). | |||||||

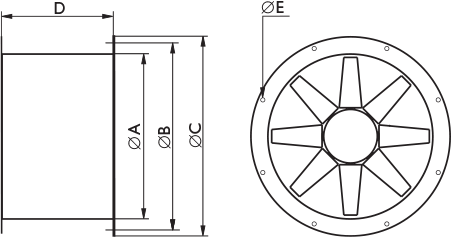

Чертёж и присоединительные размеры

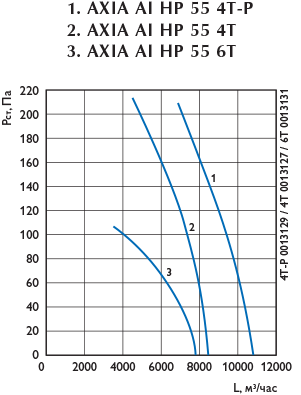

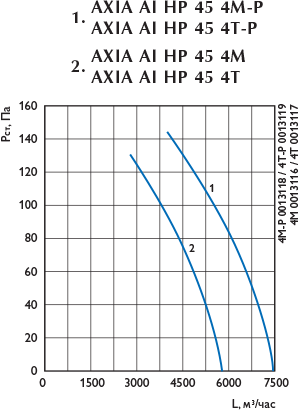

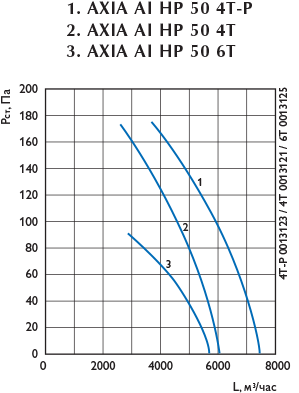

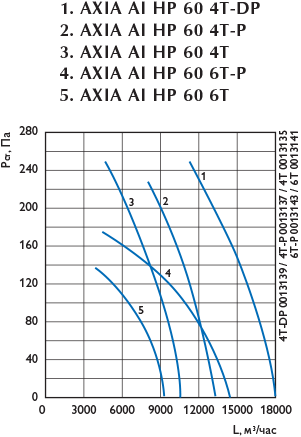

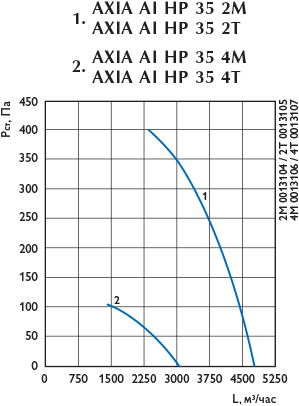

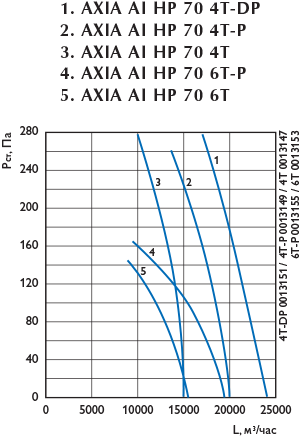

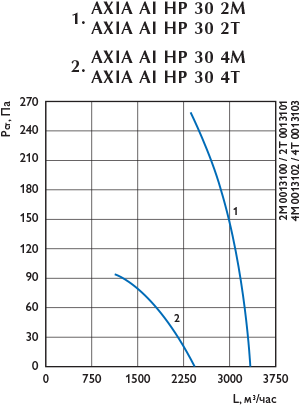

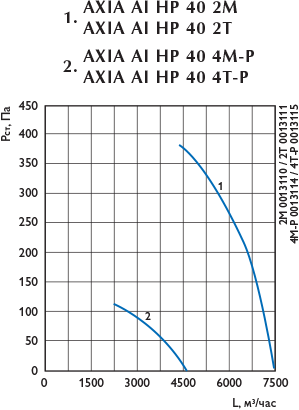

Аэродинамические характеристики
Монтаж и схемы подключения
Монтаж Все вентиляторы поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу. Параметры электропитания должны соответствовать спецификации на табличке вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм. Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. Вентиляторы должны быть заземлены. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами. Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п. Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждыешесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что Прекращена подача напряжения. Рабочее колесо вентилятора полностью остановилось. Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением. Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы. В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос. Подшипники, в случае повреждения, подлежат замене.
В случае неисправности Проверить, поступает ли напряжение на вентилятор. Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя. Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком. В случае возврата вентилятора – очистить крыльчатку, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Осевой вентилятор плохо работает на сеть с высоким сопротивлением — расход резко падает.
Устанавливайте защитную решётку со стороны свободного всасывания, если колесо доступно для персонала.
При наружной установке предусмотрите козырёк или жалюзийную решётку от осадков.
