Применение клапана КПС-1м (60)
Отличительной особенностью КПС клапанов является их двойное действие: устройство функционирует на огнезадержание либо на удаление дыма. Функциональное назначение клапанов меняется положением заслонки (открытая или закрытая в нормальном режиме).
Компания Вентар-С предлагает в реализацию огнезащитные устройства модификации КПС-1(60) и КПС-1(90), отличающиеся временным пределом огнестойкости. Разновидность клапанов КПС также определяется по типу встроенного привода, формой сечения корпуса.
Согласно техническим условиям использования, клапаны КПС-1 не монтируют в вентиляционных системах:
- в зданиях и сооружениях по уровню взрыво- и пожароопасности категории А и Б.
- если температура воздуха ниже -30 градусов Цельсия либо больше +40 градусов, имеется прямое попадание атмосферных осадков.
- в тех участках каналов вентиляции, где не выполняется регулярная очистка от накопленных отложений.
- в местах, где производится отсос смесей с пожаро- и взрывоопасными свойствами.
Специалисты Вентар-С помогут вам сориентироваться в выборе подходящих огнезадерживающих клапанов в соответствии с техническими параметрами вентиляционной системы на объекте.
Модификации клапанов КПС-1
Противопожарный клапан КПС1 выпускается, как правило, в двух основных модификациях. Как в нашей стране, так и за рубежом изготавливаются клапаны марок КПС 1(60) и КПС 1(90), различающиеся между собой пределом их стойкости к воздействию огня.
Установка клапанов КПС-1м (60)
Внешний вид и условия размещения клапана КПС 1 должны соответствовать У3 по ГОСТ 15150 69. Оптимальная работа клапана осуществляется при температуре окружающей среды от -30 С до +40С, при условии, что клапан установлен в защищённом от воздействия атмосферных осадков месте.
Выпуск клапана КПС 1 осуществляется в трёх разновидностях: его канальное исполнение может быть прямоугольного, квадратного или же круглого сечения.
Установка осуществляется в проёмах вентиляции или в местах прохождения вентиляционных систем. При этом устанавливаются противопожарные преграды, предел огнестойкости которых не должен превышать 60 минут.
Работоспособность противопожарного клапана кпс 1 не зависит от его пространственной ориентации. Запрещена установка клапана в каналах вентиляции помещений, имеющих категории А и Б по пожаро- и взрыво-безопасности, местах отсоса пожаробезопасных и взрывобезопасных смесей, а также в каналах вентиляционных систем, в которых не производится установленная регламентом периодическая очистка, что способствует накоплению горючих отложений.

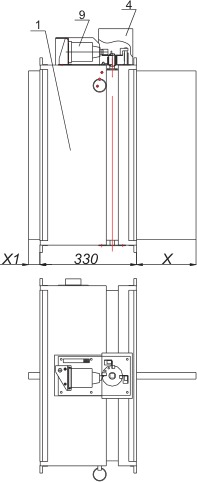

Конструкция клапанов КПС-1м (60)
Противопожарный клапан КПС 1 имеет сварную односекционную конструкцию. Температурный шов проходит в месте прилегания заслонки. Материалом для изготовления служит углеродистая сталь. С торца на поверхности установлены присоединительные фланцы. Из углеродистой оцинкованной стали 1,0 миллиметровой толщины изготовлен и клапан круглого сечения, соединение которого может быть и ниппельным, и фланцевым.

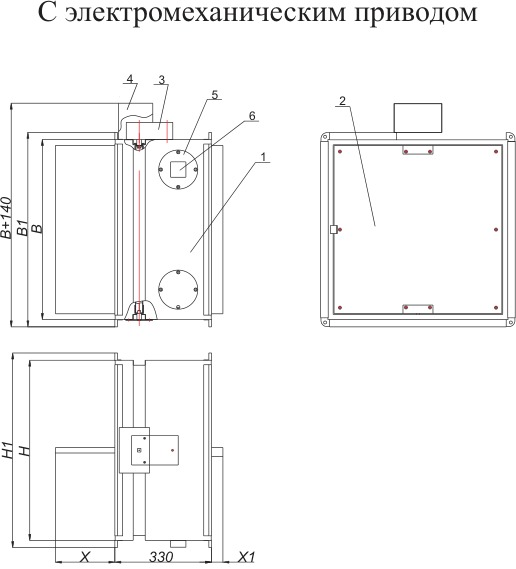

Конструкция клапана КПС 1 имеет следующие составные части: корпус, заслонку, привод, защищённый кожухом, который предохраняет клапан при монтаже. Для удобства обслуживания внутренней полости клапана в корпусе предусмотрен технологический люк, крышка которого снимается. Противопожарный клапан КПС 1 может быть изготовлен с различными типами приводов: электромагнитный, электромеханический или тепловой замок.
Пример заказа клапана КПС-1м (60)
КПС-1-(60)-О-ТЗ(220)-300-К, где:
КПС-1 – наименование клапана,
(60) — Предел огнестойкости (60 или 90), мин,
О — огнезадерживающий; или -Д- дымовой,
Т3(220) — пружинный с тепловым замком на 220 В,
300 — Внутреннее сечение клапана (ширина и высота) или диаметр, мм,
К — наличие клеммной колодки (для MB..,MS..).
