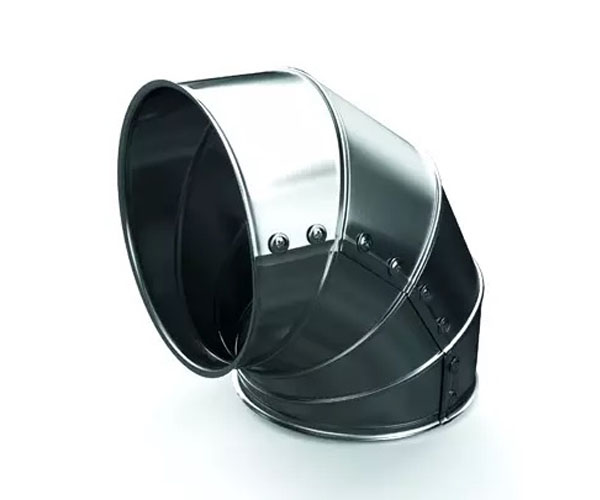

Оболочки металлические Energopack
Металлические кожухи Energopack® надежно защищают теплоизоляционный слой от механических повреждений, атмосферных воздействий и ультрафиолетового излучения. Оболочки, тройники, отводы и торцевые заглушки изготавливаются из оцинкованной стали. Высокая прочность, простота монтажа, продуманный ассортимент делают этот продукт максимально надежным и удобным в обращении.
Под заказ возможно изготовление оболочек других типоразмеров и форм, в том числе из алюминия и нержавеющей стали.
- Для систем, подверженных воздействию агрессивных сред (например, на пищевых, химических производствах и т.п.), рекомендуется использовать оболочки Energopack®, изготовленные из алюминиевого листа.
- Подбор металлических оболочек необходимо начинать с выбора типоразмера отводов. По диаметру выбранного отвода подбираются остальные элементы металлического покровного слоя.
Ассортимент
Оболочки изготавливаются из оцинкованной стали* толщиной 0,5 мм.
Подбор оболочек начинается с подбора отводов.
- Измеряется наружный диаметр изолируемого трубопровода (D).
- Измеряется толщина теплоизоляционного слоя (1).
- Согласно полученным данным в Таблице подбора отводов Energopack® подбирается типоразмер отвода с соответствующим средним радиусом изгиба (R).
- Прямые участки, тройники и заглушки подбираются к диаметру отвода.
- Элементы оболочки совмещаются между собой при помощи зиговки, после чего скрепляются саморезами Energopack®.
- Для перехода на меньший диаметр используется заглушка, по центру которой вырезается отверстие необходимого размера.
| D, мм | Вид оболочки | ||||||
| Прямой участок L = 1м | Тройник | Отвод 90° ** | Заглушка | ||||
 |
 |
 |
 |
||||
| Обозначение | Артикул | Обозначение | Артикул | Обозначение | Обозначение | Артикул | |
| 80 | Т-СТ 80/05 | EPKT08005ST | ТР-СТ 80/05 | EPKTR08005ST | О-СТ 80/05[R..] | З-СТ 80/05 | EPKZ08005ST |
| 90 | Т-СТ 90/05 | EPKT09005ST | ТР-СТ 90/05 | EPKTR09005ST | О-СТ 90/05[R..] | З-СТ 90/05 | EPKZ09005ST |
| 100 | Т-СТ 100/05 | EPKT10005ST | ТР-СТ 100/05 | EPKTR10005ST | О-СТ 100/05[R..] | З-СТ 100/05 | EPKZ10005ST |
| 110 | Т-СТ 110/05 | EPKT11005ST | ТР-СТ 110/05 | EPKTR11005ST | О-СТ 110/05[R..] | З-СТ 110/05 | EPKZ11005ST |
| 120 | Т-СТ 120/05 | EPKT12005ST | ТР-СТ 120/05 | EPKTR12005ST | О-СТ 120/05[R..] | З-СТ 120/05 | EPKZ12005ST |
| 130 | Т-СТ 130/05 | EPKT13005ST | ТР-СТ 130/05 | EPKTR13005ST | О-СТ 130/05[R..] | З-СТ 130/05 | EPKZ13005ST |
| 140 | Т-СТ 140/05 | EPKT14005ST | ТР-СТ 140/05 | EPKTR14005ST | О-СТ 140/05[R..] | З-СТ 140/05 | EPKZ14005ST |
| 150 | Т-СТ 150/05 | EPKT15005ST | ТР-СТ 150/05 | EPKTR15005ST | О-СТ 150/05[R..] | З-СТ 150/05 | EPKZ15005ST |
| 160 | Т-СТ 160/05 | EPKT16005ST | ТР-СТ 160/05 | EPKTR16005ST | О-СТ 160/05[R..] | З-СТ 160/05 | EPKZ16005ST |
| 170 | Т-СТ 170/05 | EPKT17005ST | ТР-СТ 170/05 | EPKTR17005ST | О-СТ 170/05[R..] | З-СТ 170/05 | EPKZ17005ST |
| 180 | Т-СТ 180/05 | EPKT18005ST | ТР-СТ 180/05 | EPKTR18005ST | О-СТ 180/05[R..] | З-СТ 180/05 | EPKZ18005ST |
| 190 | Т-СТ 190/05 | EPKT19005ST | ТР-СТ 190/05 | EPKTR19005ST | О-СТ 190/05[R..] | З-СТ 190/05 | EPKZ19005ST |
| 200 | Т-СТ 200/05 | EPKT20005ST | ТР-СТ 200/05 | EPKTR20005ST | О-СТ 200/05[R..] | З-СТ 200/05 | EPKZ20005ST |
| 210 | Т-СТ 210/05 | EPKT21005ST | ТР-СТ 210/05 | EPKTR21005ST | О-СТ 210/05[R..] | З-СТ 210/05 | EPKZ21005ST |
| 220 | Т-СТ 220/05 | EPKT22005ST | ТР-СТ 220/05 | EPKTR22005ST | О-СТ 220/05[R..] | З-СТ 220/05 | EPKZ22005ST |
| 230 | Т-СТ 230/05 | EPKT23005ST | ТР-СТ 230/05 | EPKTR23005ST | О-СТ 230/05[R..] | З-СТ 230/05 | EPKZ23005ST |
| 240 | Т-СТ 240/05 | EPKT24005ST | ТР-СТ 240/05 | EPKTR24005ST | О-СТ 240/05[R..] | З-СТ 240/05 | EPKZ24005ST |
| 250 | Т-СТ 250/05 | EPKT25005ST | ТР-СТ 250/05 | EPKTR25005ST | О-СТ 250/05[R..] | З-СТ 250/05 | EPKZ25005ST |
| 260 | Т-СТ 260/05 | EPKT26005ST | ТР-СТ 260/05 | EPKTR26005ST | О-СТ 260/05[R..] | З-СТ 260/05 | EPKZ26005ST |
| 270 | Т-СТ 270/05 | EPKT27005ST | ТР-СТ 270/05 | EPKTR27005ST | О-СТ 270/05[R..] | З-СТ 270/05 | EPKZ27005ST |
| 280 | Т-СТ 280/05 | EPKT28005ST | ТР-СТ 280/05 | EPKTR28005ST | О-СТ 280/05[R..] | З-СТ 280/05 | EPKZ28005ST |
| 290 | Т-СТ 290/05 | EPKT29005ST | ТР-СТ 290/05 | EPKTR29005ST | О-СТ 290/05[R..] | З-СТ 290/05 | EPKZ29005ST |
| 300 | Т-СТ 300/05 | EPKT30005ST | ТР-СТ 300/05 | EPKTR30005ST | О-СТ 300/05[R..] | З-СТ 300/05 | EPKZ30005ST |
| 310 | Т-СТ 310/05 | EPKT31005ST | ТР-СТ 310/05 | EPKTR31005ST | О-СТ 310/05[R..] | З-СТ 310/05 | EPKZ31005ST |
| 320 | Т-СТ 320/05 | EPKT32005ST | ТР-СТ 320/05 | EPKTR32005ST | О-СТ 320/05[R..] | З-СТ 320/05 | EPKZ32005ST |
| 330 | Т-СТ 330/05 | EPKT33005ST | ТР-СТ 330/05 | EPKTR33005ST | О-СТ 330/05[R..] | З-СТ 330/05 | EPKZ33005ST |
| 340 | Т-СТ 340/05 | EPKT34005ST | ТР-СТ 340/05 | EPKTR34005ST | О-СТ 340/05[R..] | З-СТ 340/05 | EPKZ34005ST |
| 350 | Т-СТ 350/05 | EPKT35005ST | ТР-СТ 350/05 | EPKTR35005ST | О-СТ 350/05[R..] | З-СТ 350/05 | EPKZ35005ST |
* Под заказ возможно изготовление оболочек других типоразмеров и форм, в том числе из алюминия и нержавеющей стали.
** Подбор оболочек начинается с подбора отводов. Тип отвода подбирается согласно «Таблице подбора отводов» в зависимости от наружного диаметра изолируемого трубопровода и толщины теплоизоляционного слоя.
