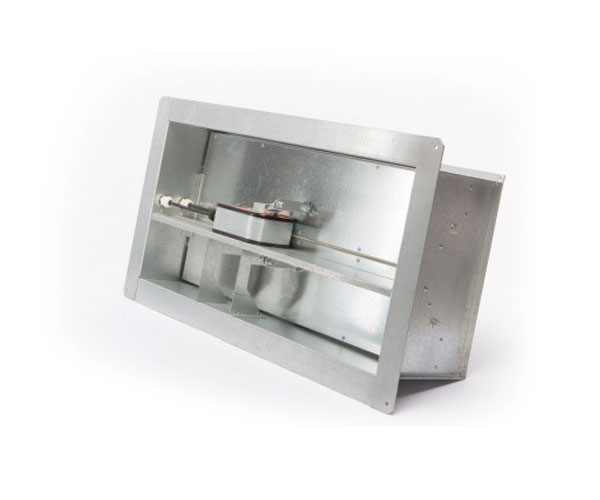

Нормально закрытый клапан стенового типа mrc FID-С2 (в многолопаточном (лифтовом) исполнении с изолированным приводом)

Нормально закрытый клапан стенового типа mrc FID-С2

Предназначены для установки в противопожарной перегородке (стене) без подсоединения воздуховода. Клапаны mcr FID-С1, С2, С3 не подлежат установке в помещениях категорий А и Б по взрывопожаробезопасности.

Особенности

• прямоугольный корпус с фланцевым соединением с одной стороны для присоединения воздуховода.
• применяются в случаях, когда выдвигается обязательное требование о недопустимости вылета заслонок за пределы строительной конструкции, например, при установке клапана в стенке лифтовой шахты.
• электромеханический привод находится в специальном защитном кармане.
• номинальная ширина а: от 350 до 1200 мм.
• номинальная высота в: от 300 до 1200 мм.
• глубина корпуса: 220 мм.

Корпус

• Изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм. Это обеспечивает жесткую геометрию корпуса, что облегчает монтаж и помогает избежать перекоса при установке. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали.
• К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены полиэтиленовым вентиляционным уплотнителем для лучшей герметизации клапана при закрытой заслонке.

Заслонка

• Изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом (EI120) либо только из оцинкованной стали (дымовые клапаны Е120).
• В нормальных условиях заслонка закрыта, по сигналу пожарной автоматики переходит в открытое положение.

Привод

• Располагается внутри корпуса.
• По умолчанию клапаны комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя.

Характеристики

Конструктивное исполнение: С2 Назначение: Клапан противопожарный НЗ, Клапан дымовой НЗ Предел огнестойкости: EI 120, E 120 (дымовой) Исполнение: Общепромышленное, Коррозионностойкое Климатическое исполнение: УХЛ4 (по умолчанию), УХЛ2 (морозостойкое) Рабочее сечение: Прямоугольное (AxB) Пространственная ориентация: Любая Расположение привода: Внутри (ВН) Типы приводящих механизмов: Реверсивный электромеханический привод
