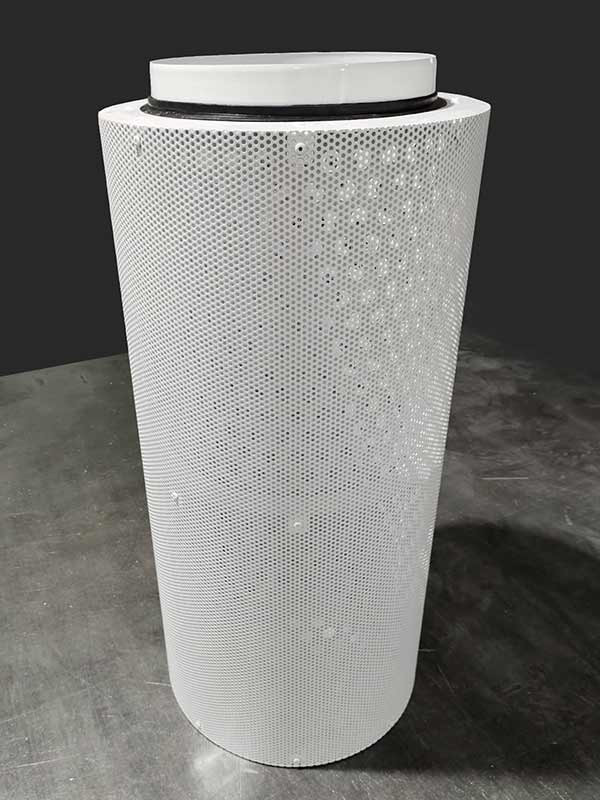

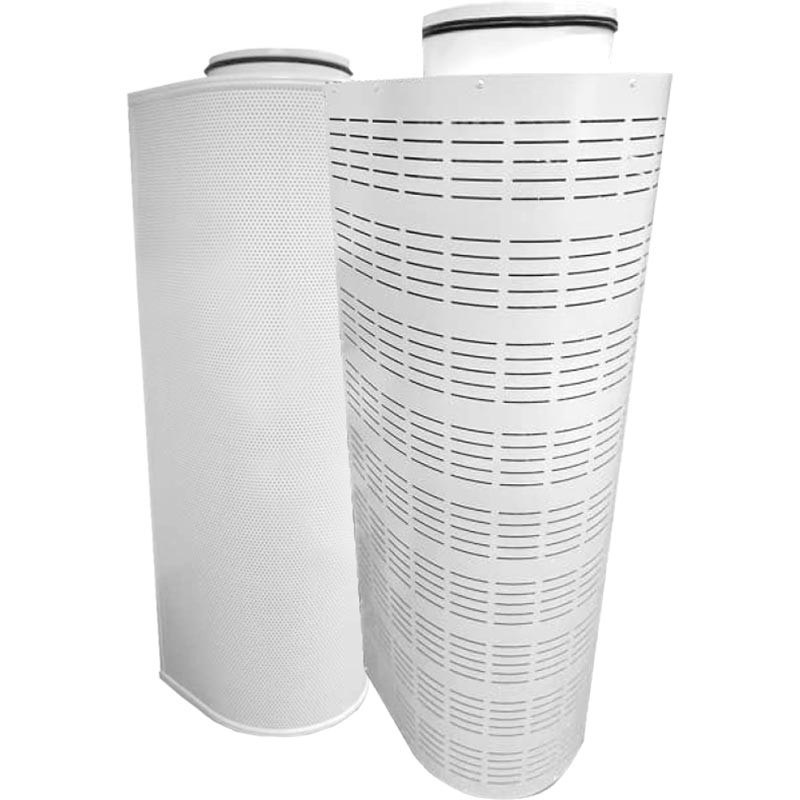

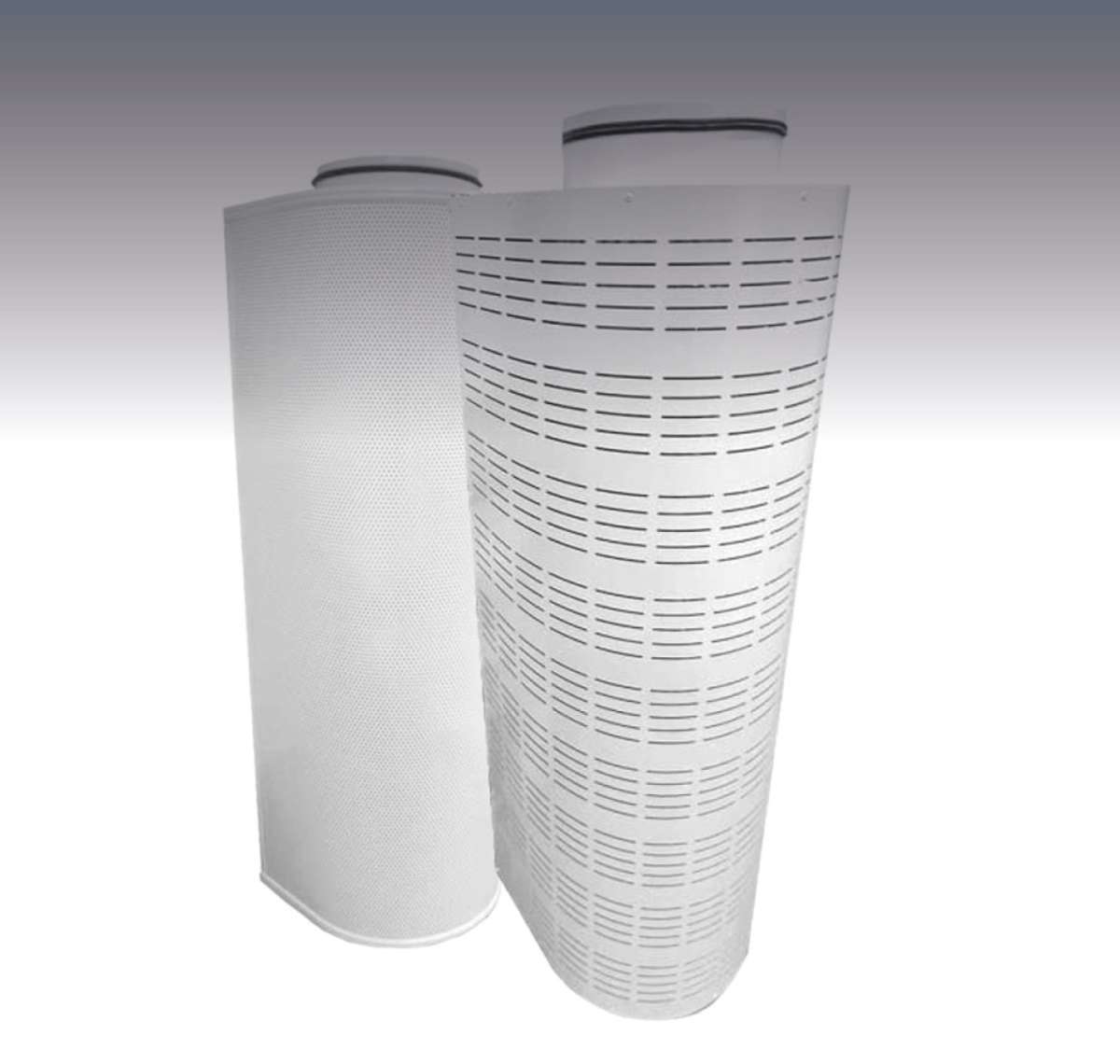

Низкоскоростной воздухораспределитель пристенный AIRS ВР-1ВНП

Воздухораспределители низкоскоростные AIRS ВР-1ВНК, 1ВНУ, AIRS ВР-1ВНП предназначены для подачи воздуха в производственные, общественные, административно-бытовые помещения, где необходима подача непосредственно в рабочую зону. Воздухораспределители AIRS ВР-1ВНК, AIRS ВР-1ВНУ, AIRS ВР-1ВНП разработаны для напольного монтажа и устанавливаются:

• AIRS ВР-1ВНК в свободном пространстве помещения
• AIRS ВР-1ВНУ в углу помещения
• AIRS ВР-1ВНП у стены или в нише Воздухораспределители изготавливают из листовой стали и состоят из наружной перфорированной обечайки (КЖС 0,12), днища, конуса, крышки с подводящим патрубком и внутреннего перфорированного рассекателя (КЖС 0,2), обеспечивающего равномерность подачи воздуха по всей воздухораздающей поверхности. Конструкция обеспечивает возможность сервисного обслуживания для периодической очистки без демонтажа подводящей вентиляционной системы. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнителем. Низкоскоростные воздухораспределители осуществляют подачу воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом обеспечивающими принцип вытесняющей вентиляции. При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней AIRS ВР-1ВНК AIRS ВР-1ВНП AIRS ВР-1ВНУ зоны вытяжной вентиляцией. Таким образом в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку теплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязненные воздушные массы, образующиеся в нижних слоях помещения

Технические характеристики

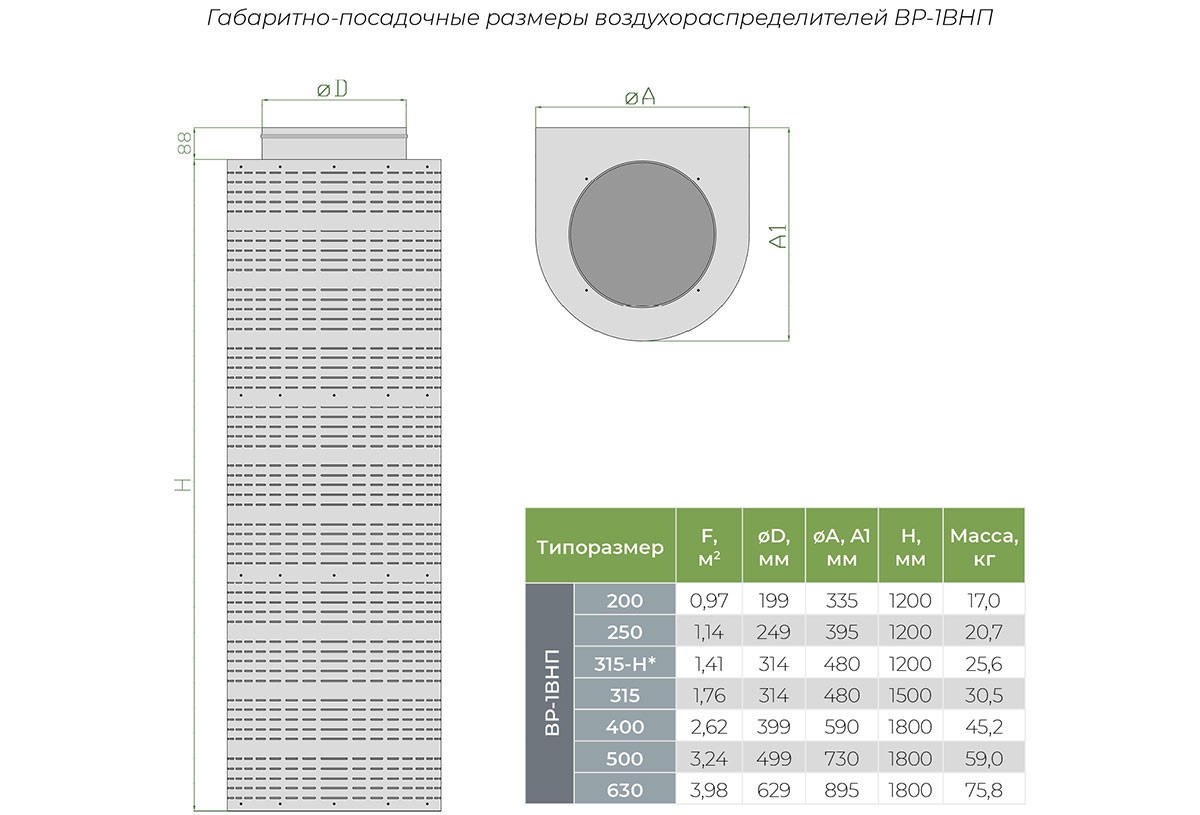

Габаритные размеры и масса

Типоразмер	F, м2	øD, мм	øA, A1 мм	C, мм	H, мм	Масса, кг
ВР-1ВНП-200	0,97	199	335	-	1200	17,0
ВР-1ВНП-250	1,14	249	395	-	1200	20,7
ВР-1ВНП-315-Н*	1,41	314	480	-	1200	25,6
ВР-1ВНП-315	1,76	314	480	-	1500	30,5
ВР-1ВНП-400	2,62	399	590	-	1800	45,2
ВР-1ВНП-500	3,24	499	730	-	1800	59,0
ВР-1ВНП-630	3,98	629	895	-	1800	75,8

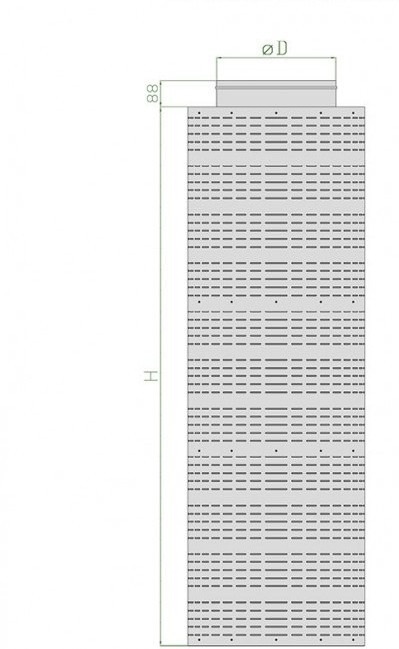

Чертёж AIRS ВР-1ВНП. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F₀ — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса

Аэродинамика и уровень шума

Материалы и покрытие

Изделие AIRS ВР-1ВНП изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.

Монтаж

Пристенное исполнение монтируется вплотную к стене на кронштейнах. Подвод воздуха выполняется снизу или сверху, лицевая перфорированная панель снимается для обслуживания.

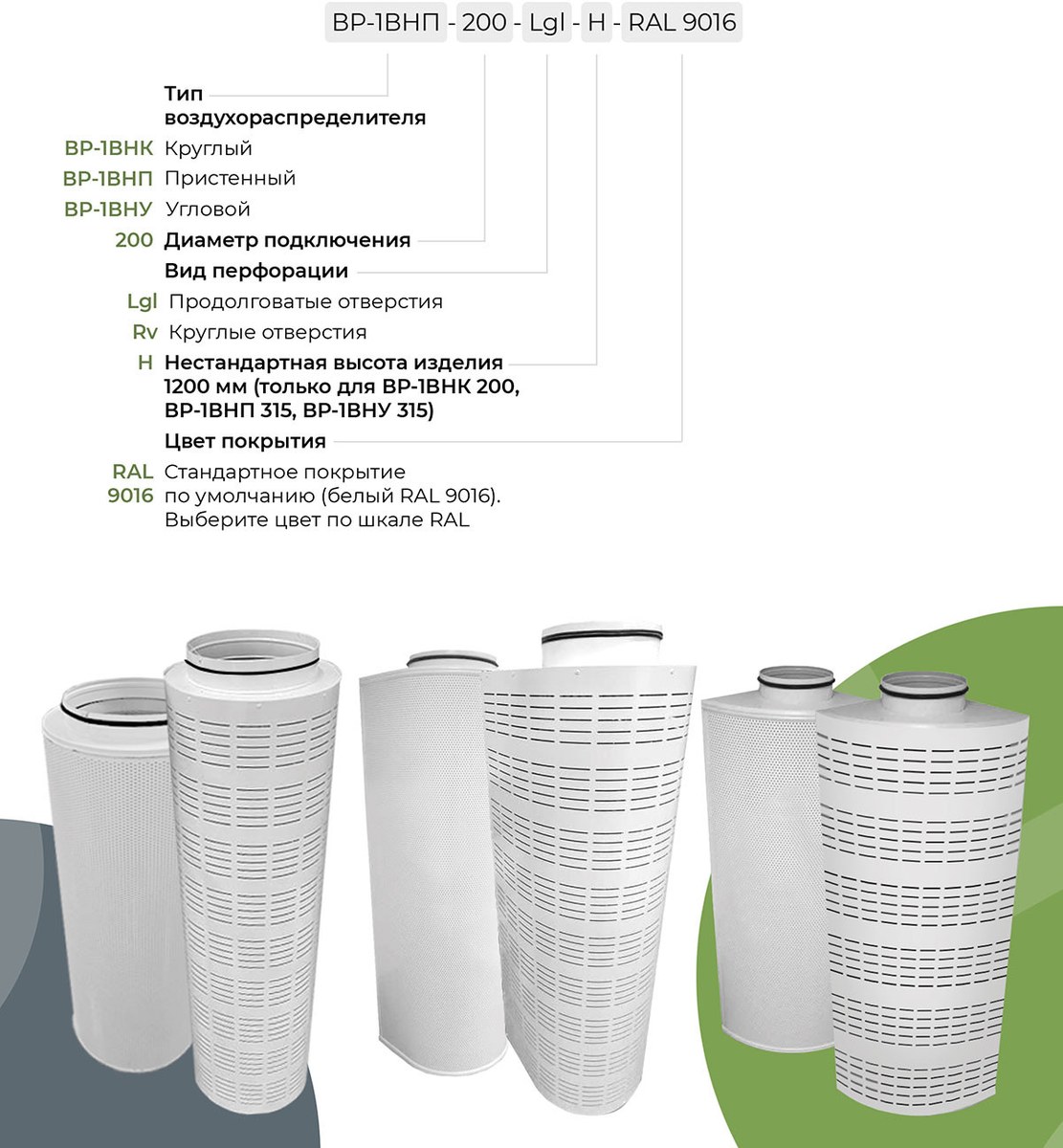

Как формируется обозначение

Документы и поставка

• Паспорт изделия — на странице товара.
• Изготовление серийное и под размеры проекта, окраска по RAL.
• Гарантия 12 месяцев, доставка по всей России.
• BIM-модель — подготовим по запросу; готовые семейства раздела — на странице BIM-моделей воздухораспределителей.
