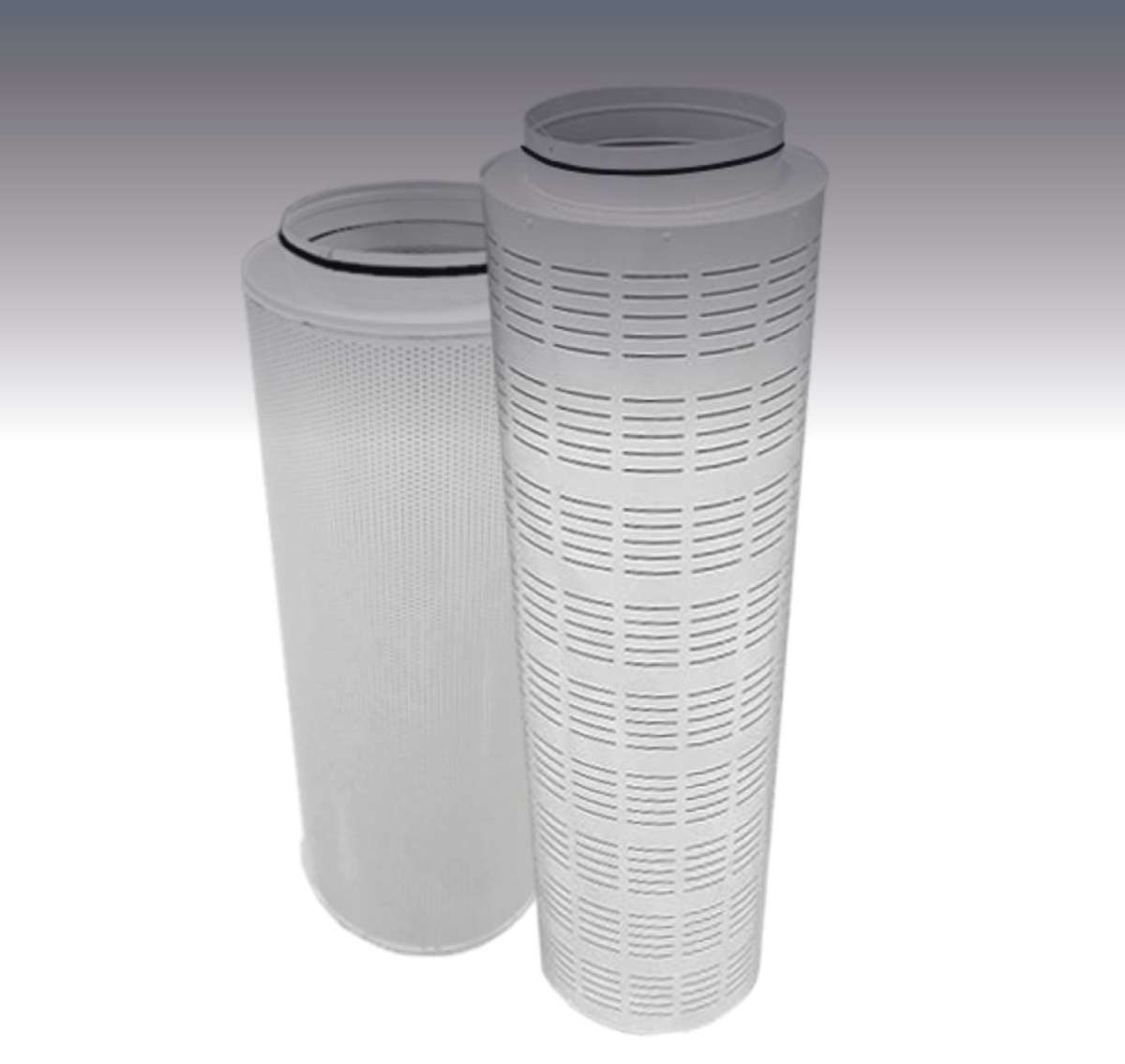

Низкоскоростной воздухораспределитель круглый AIRS ВР-1ВНК
✓ Всегда в наличии / под заказ
Доставка по всей России
Артикул: AIRS ВР-1ВНК
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель
Воздухораспределители низкоскоростные AIRS ВР-1ВНК, AIRS ВР-1ВНУ, AIRS ВР-1ВНП предназначены для подачи воздуха в производственные, общественные, административно-бытовые помещения, где необходима подача воздуха непосредственно в рабочую зону.
⚙️ Калькулятор цены и заказ
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок подтвердит менеджер.
⚙️ Подбор и заказ
Подробно
Описание
Воздухораспределители низкоскоростные AIRS ВР-1ВНК, 1ВНУ, AIRS ВР-1ВНП предназначены для подачи воздуха в производственные, общественные, административно-бытовые помещения, где необходима подача непосредственно в рабочую зону. Воздухораспределители AIRS ВР-1ВНК, AIRS ВР-1ВНУ, AIRS ВР-1ВНП разработаны для напольного монтажа и устанавливаются:
- AIRS ВР-1ВНК в свободном пространстве помещения
- AIRS ВР-1ВНУ в углу помещения
- AIRS ВР-1ВНП у стены или в нише Воздухораспределители изготавливают из листовой стали и состоят из наружной перфорированной обечайки (КЖС 0,12), днища, конуса, крышки с подводящим патрубком и внутреннего перфорированного рассекателя (КЖС 0,2), обеспечивающего равномерность подачи воздуха по всей воздухораздающей поверхности. Конструкция обеспечивает возможность сервисного обслуживания для периодической очистки без демонтажа подводящей вентиляционной системы. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнителем. Низкоскоростные воздухораспределители осуществляют подачу воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом обеспечивающими принцип вытесняющей вентиляции. При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект «плавучести и восходящего распределения». Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней AIRS ВР-1ВНК AIRS ВР-1ВНП AIRS ВР-1ВНУ зоны вытяжной вентиляцией. Таким образом в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку теплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (технологическое оборудование, компьютеры, лампы, люди и проч.), стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязненные воздушные массы, образующиеся в нижних слоях помещения
МаркировкаAIRS ВР-1ВНК
Тип раздачиВытеснительная раздача
ФормаКруглый
МонтажНапольный
Технические характеристики
| Маркировка | AIRS ВР-1ВНК |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Вытеснительная раздача |
| Форма | Круглый |
| Монтаж | Напольный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер | F, м2 | øD, мм | øA, A1 мм | C, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ВР-1ВНК-200 | 0,85 | 199 | 290 | - | 1000 | 11,8 |
| ВР-1ВНК-200-Н* | 1,02 | 199 | 290 | - | 1200 | 14,1 |
| ВР-1ВНК-250 | 1,20 | 249 | 340 | - | 1200 | 16,3 |
| ВР-1ВНК-315 | 1,45 | 314 | 410 | - | 1200 | 19,7 |
| ВР-1ВНК-400 | 2,77 | 399 | 510 | - | 1800 | 33,9 |
| ВР-1ВНК-500 | 3,48 | 499 | 640 | - | 1800 | 47,6 |
| ВР-1ВНК-630 | 4,40 | 629 | 810 | - | 1800 | 56,7 |

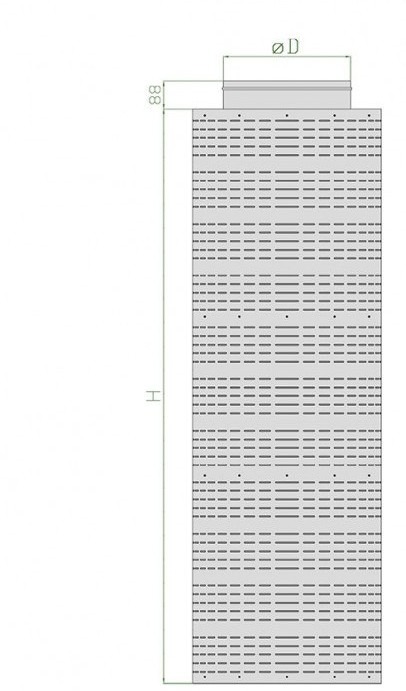

Чертёж AIRS ВР-1ВНК. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
L0 — расход воздуха через изделие, ΔP — потери давления, дальнобойность — расстояние, на котором скорость струи падает до 0,2 м/с. Подбирайте типоразмер так, чтобы рабочий расход попадал в столбец 35 дБ(А) — это комфортный уровень шума для офиса.
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| ВР-1ВНК-200 | 400 | 8 | 0,3 | 550 | 16 | 0,4 | 700 | 25 | 0,5 |
| ВР-1ВНК-200-H | 400 | 8 | 0,3 | 550 | 16 | 0,4 | 700 | 25 | 0,5 |
| ВР-1ВНК-250 | 700 | 11 | 0,4 | 900 | 19 | 0,6 | 1250 | 36 | 0,8 |
| ВР-1ВНК-315 | 1050 | 10 | 0,6 | 1400 | 18 | 0,8 | 1800 | 30 | 1,0 |
| ВР-1ВНК-400 | 1750 | 11 | 0,7 | 2350 | 19 | 1,0 | 3150 | 35 | 1,3 |
| ВР-1ВНК-500 | 2700 | 11 | 1,0 | 3800 | 23 | 1,4 | 4700 | 35 | 1,7 |
| ВР-1ВНК-630 | 4000 | 10 | 1,3 | 5900 | 22 | 2,0 | 7600 | 36 | 2,5 |
Материалы и покрытие
Изделие AIRS ВР-1ВНК изготавливается из стали и полностью окрашивается методом порошкового напыления в белый цвет (RAL 9016). По заказу выполняется окраска в любой цвет по каталогу RAL, а для агрессивных сред — исполнение из нержавеющей стали.
Монтаж
Круглый корпус устанавливается на полу в рабочей зоне и присоединяется к воздуховоду снизу. Устройство можно переставлять при изменении расстановки оборудования — достаточно перенести гибкую вставку.
Как формируется обозначение
AIRS ВР-1ВНУ — 200 — Lgl — Н — RAL 9016
| ВР-1ВНК / ВР-1ВНП / ВР-1ВНУ | круглый / пристенный / угловой |
| 200 … 630 | диаметр подключения, мм |
| Lgl / Rv | вид перфорации: продолговатые / круглые отверстия |
| Н | нестандартная высота 1200 мм (для ВР-1ВНК 200, ВР-1ВНП 315, ВР-1ВНУ 315) |
| RAL 9016 | цвет покрытия, по умолчанию белый |
Пример записи при заказеAIRS ВР-1ВНК — типоразмер, RAL 9016
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
