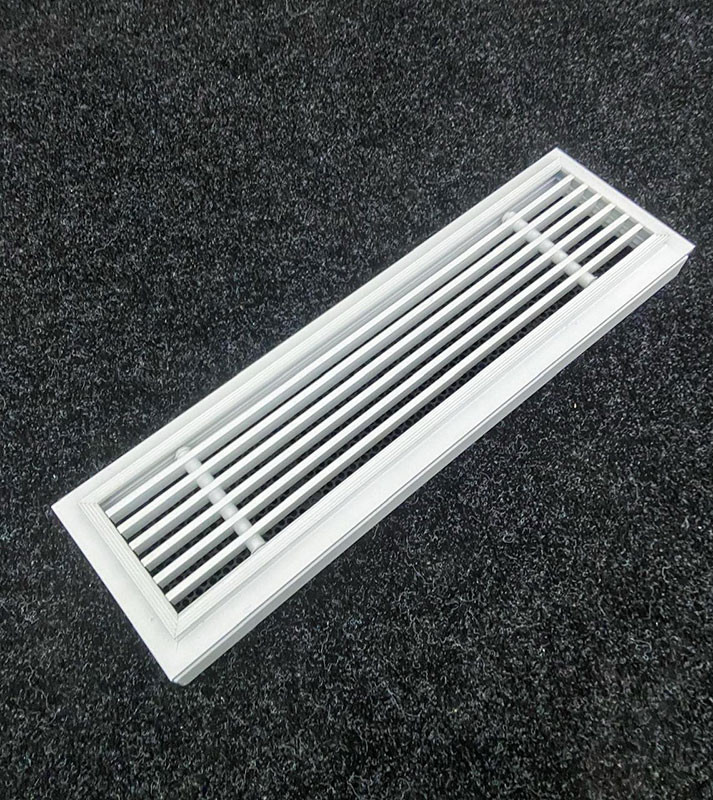

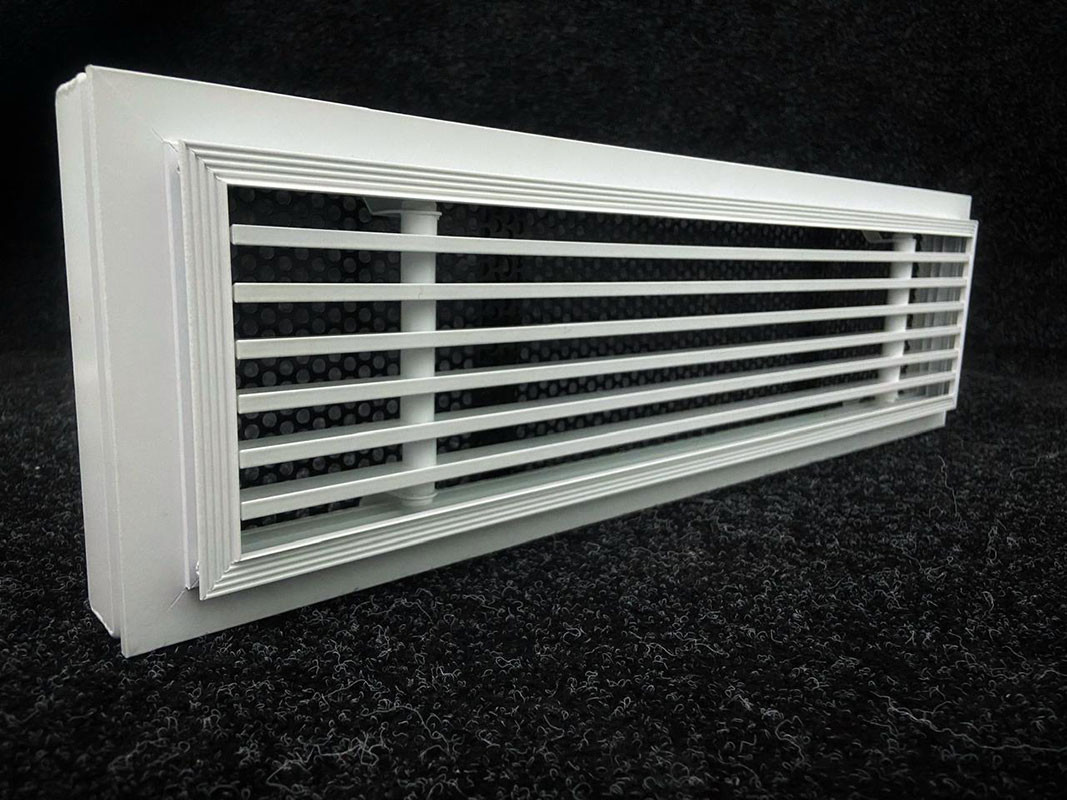

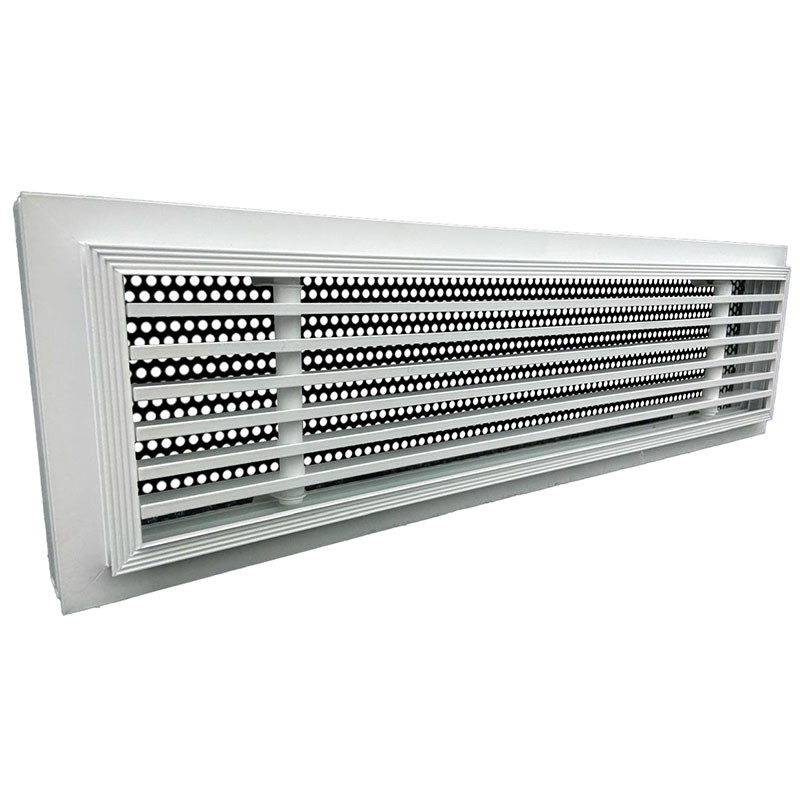

Невидимая линейная решетка в гипсокартон ARR-G

Невидимая линейная решетка в гипсокартон ARR-G

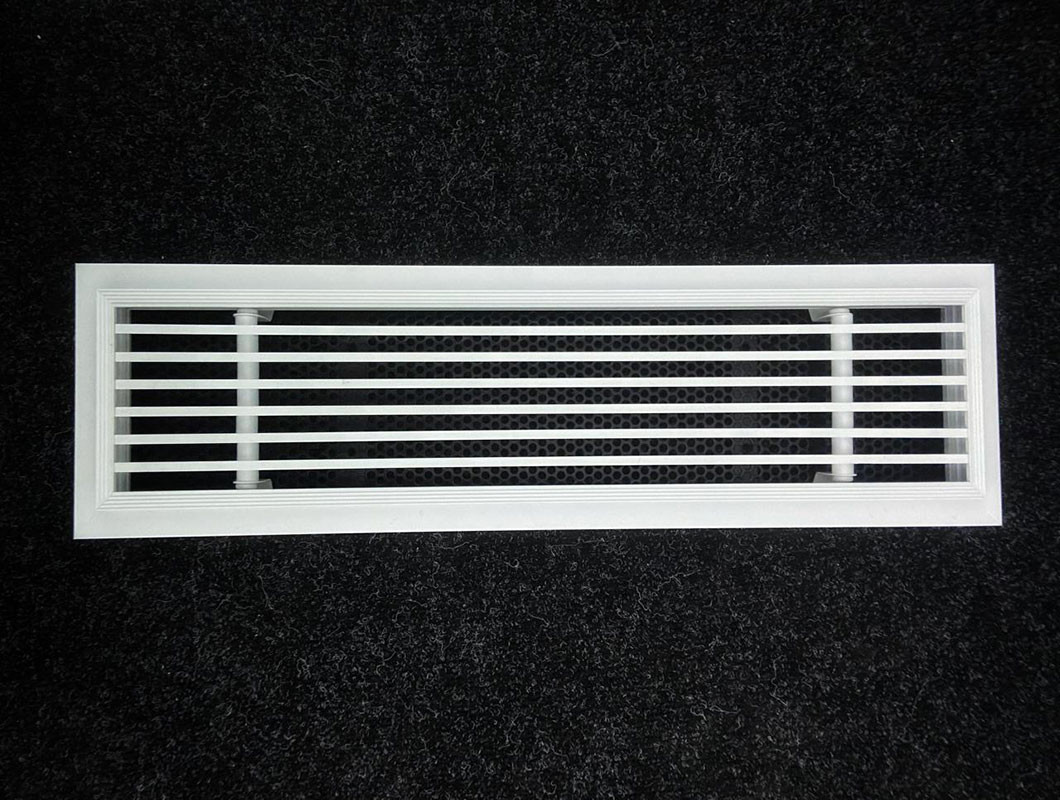

• Щелевые решетки скрытого монтажа в гипсокартон ARR-G, ARRS-G
• Назначение: приток / вытяжка
• Место установки: жилые, торговые, и офисные помещения

Этап отделки

Черновая отделка

Используемые материалы

Щелевые решетки ARR-G и ARRS-G изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL 9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Особенности конструкции:

• рамка имеет монтажную раму для установки 1 или 2 листов гипсокартона толщиной 12,5 мм
• рамка имеет полку под шпаклевку 2,3 мм и углубления на фланце со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения
• узкие ламели шириной 5,5 мм, образующие ровные щели шириной 10 мм;

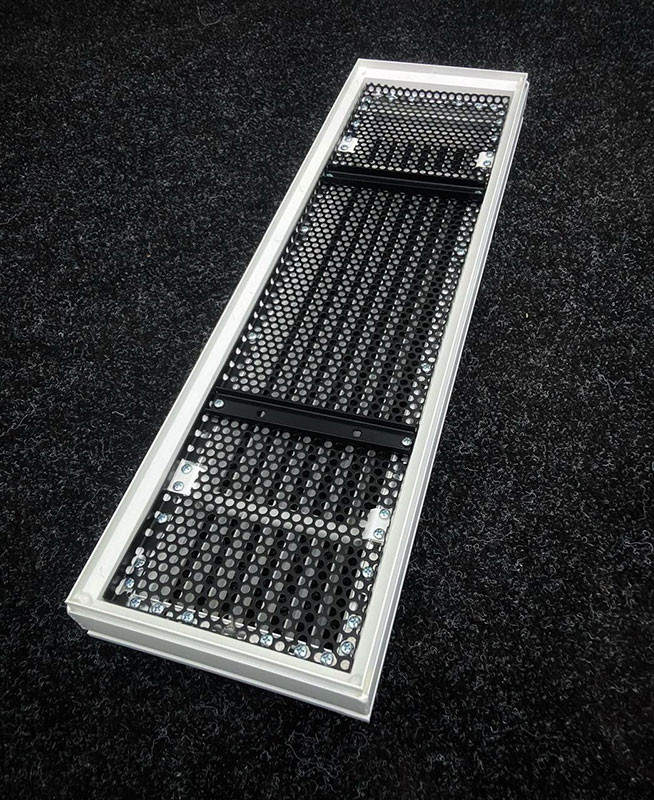

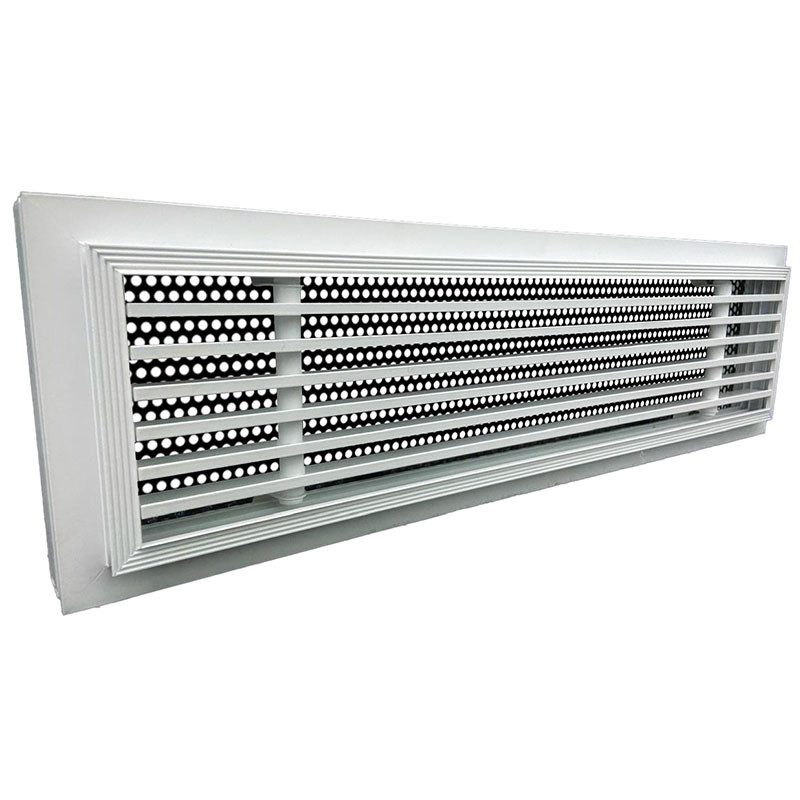

• ARR-G - стационарные ламели, ARRS-G - съемное ламельное полотно
• любой размер с шагом 1 мм (минимальный – 200х100 мм, максимальный для ARR-G – 2000х1000 мм, для ARRS-G – 2000х500)
• решетки со съемным полотном ARRS-G могут комплектоваться фильтром по запросу;
• возможна дополнительная комплектация выравнивателем воздуха;
• минимальный запас запотолочного монтажного пространства - 127 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;

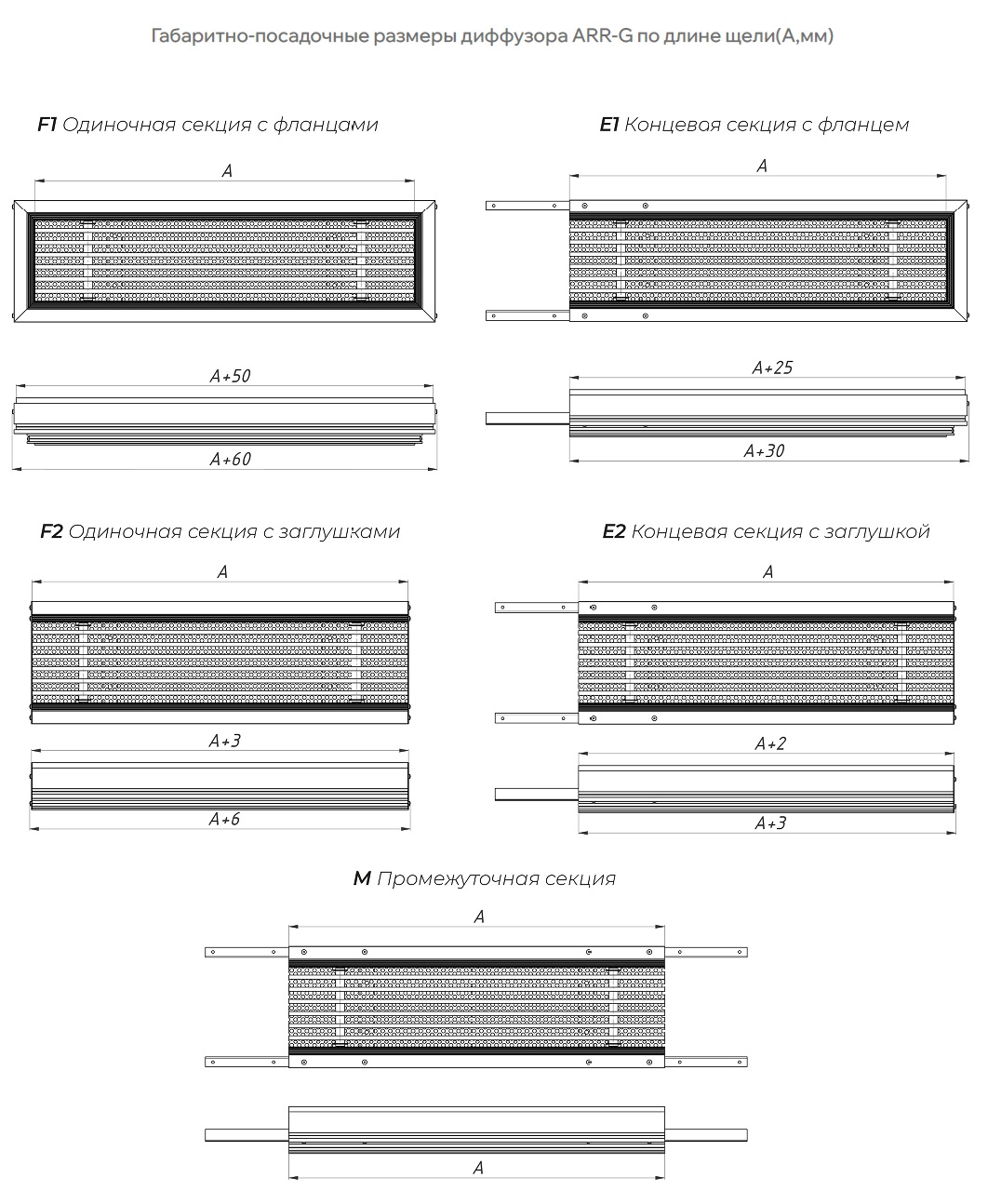

• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

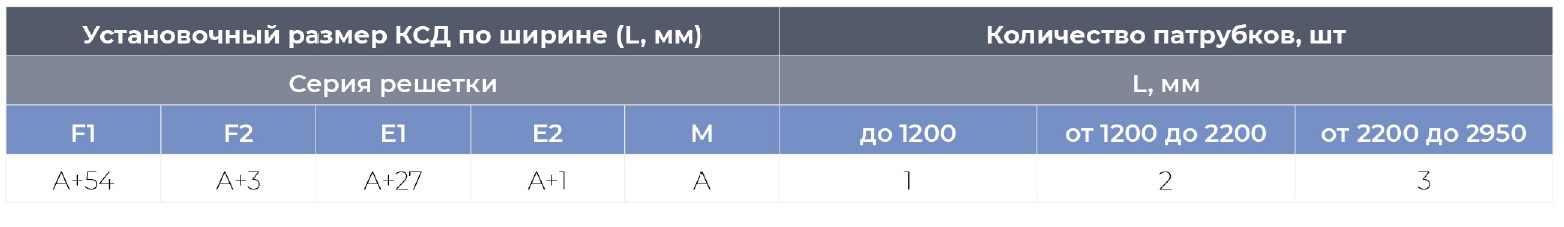

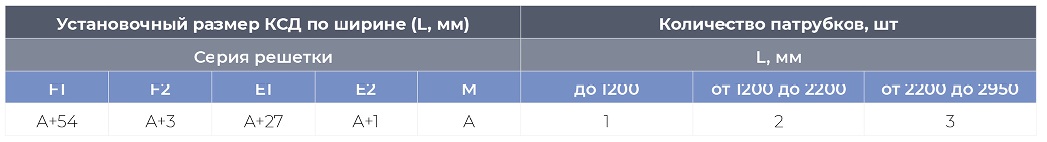

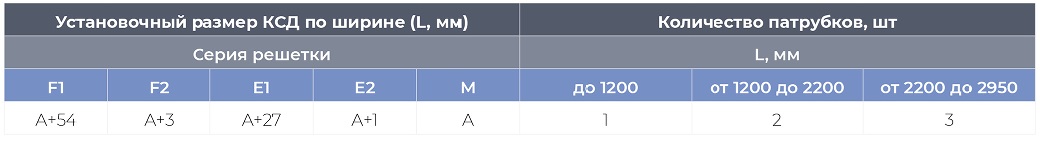

Камера статического давления

Для подключения диффузоров к системе вентиляции и кондиционирования используется камера статического давления (КСД или КСР). Она обеспечивает равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 -1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

Типы КСД:

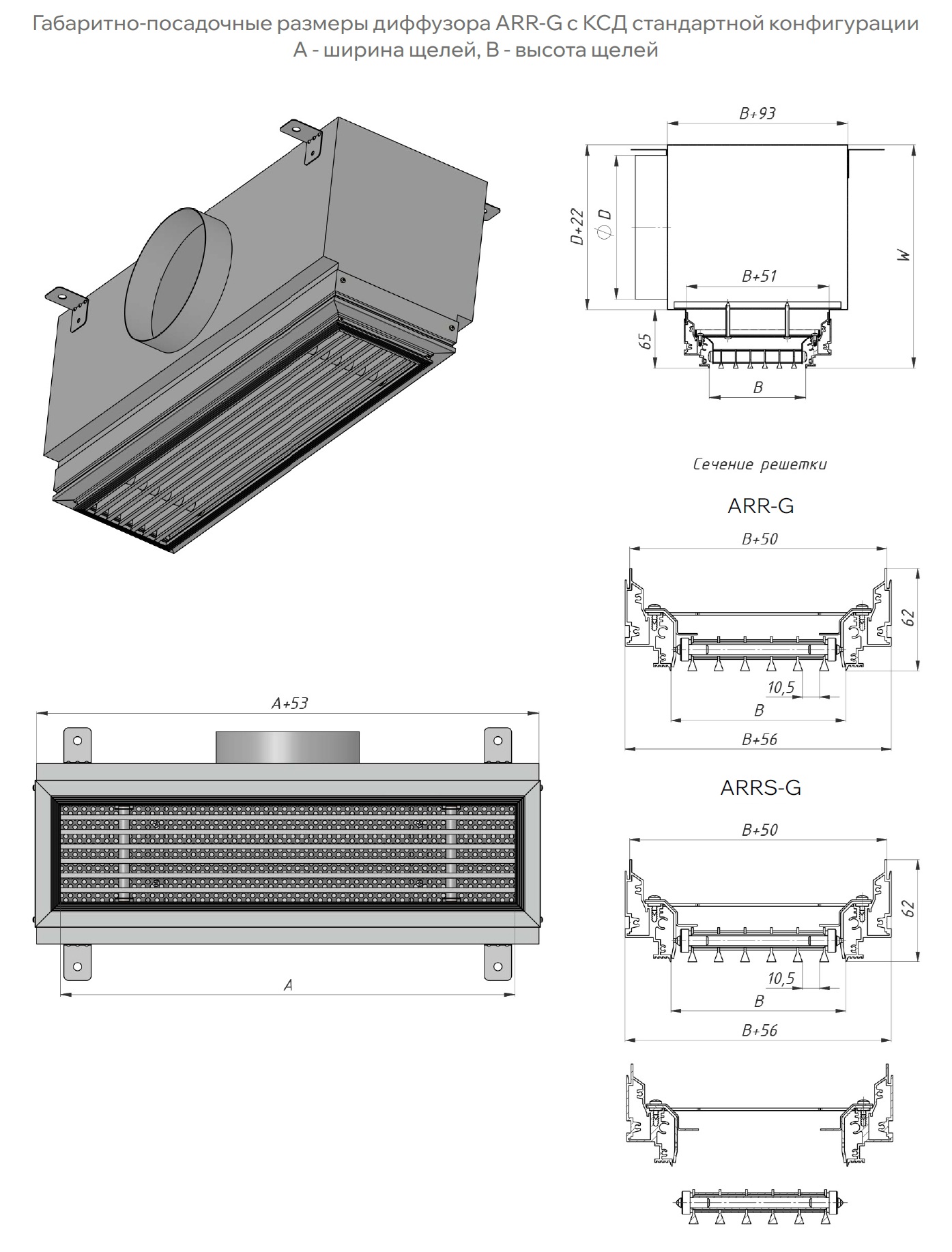

• КСД - стандартная камера с круглой врезкой
• КСД-У - уменьшенная камера с круглой врезкой
• КСД-У-О - уменьшенная камера с овальной врезкой

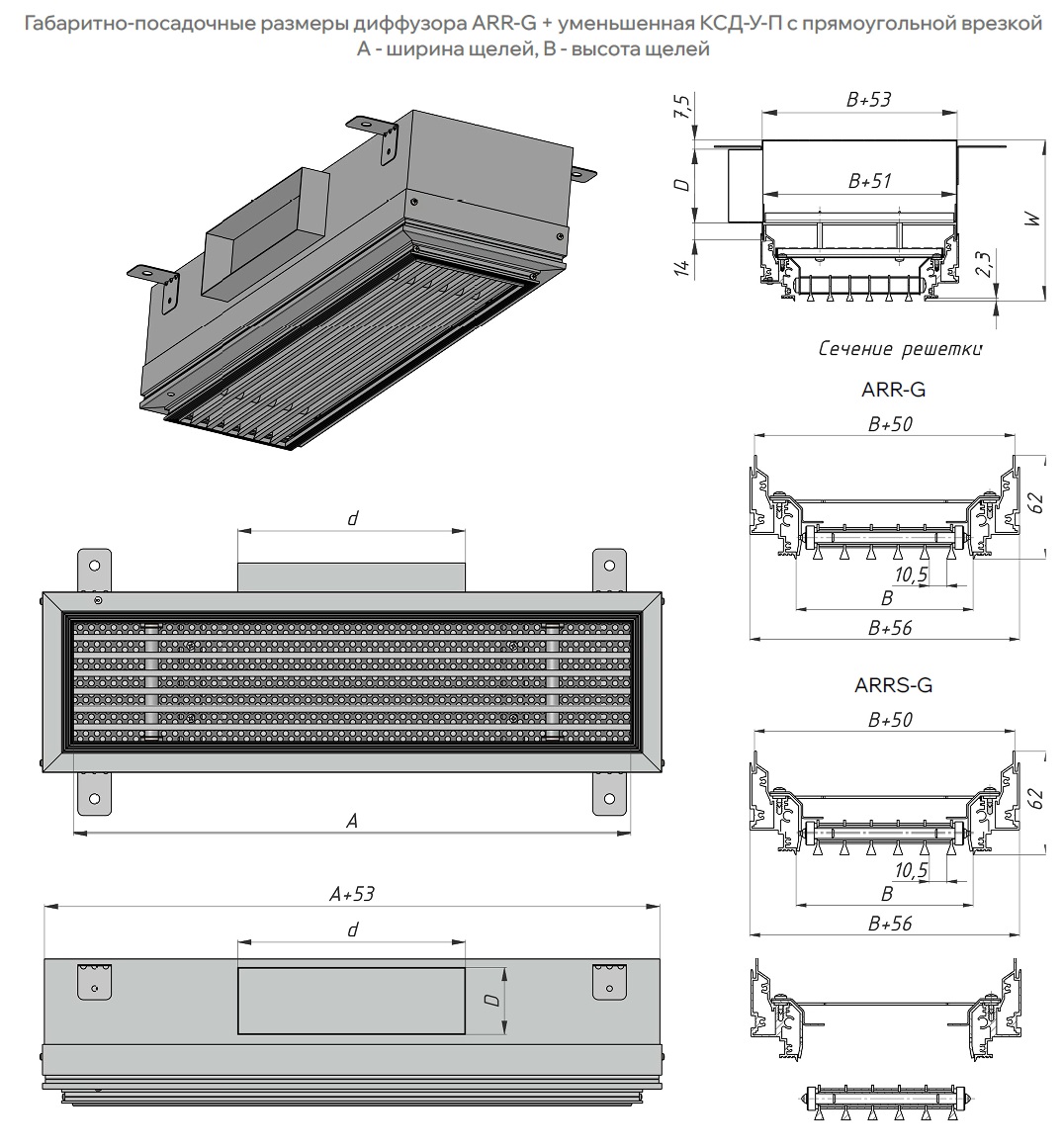

• КСД-У-П - уменьшенная камера с прямоугольной врезкой

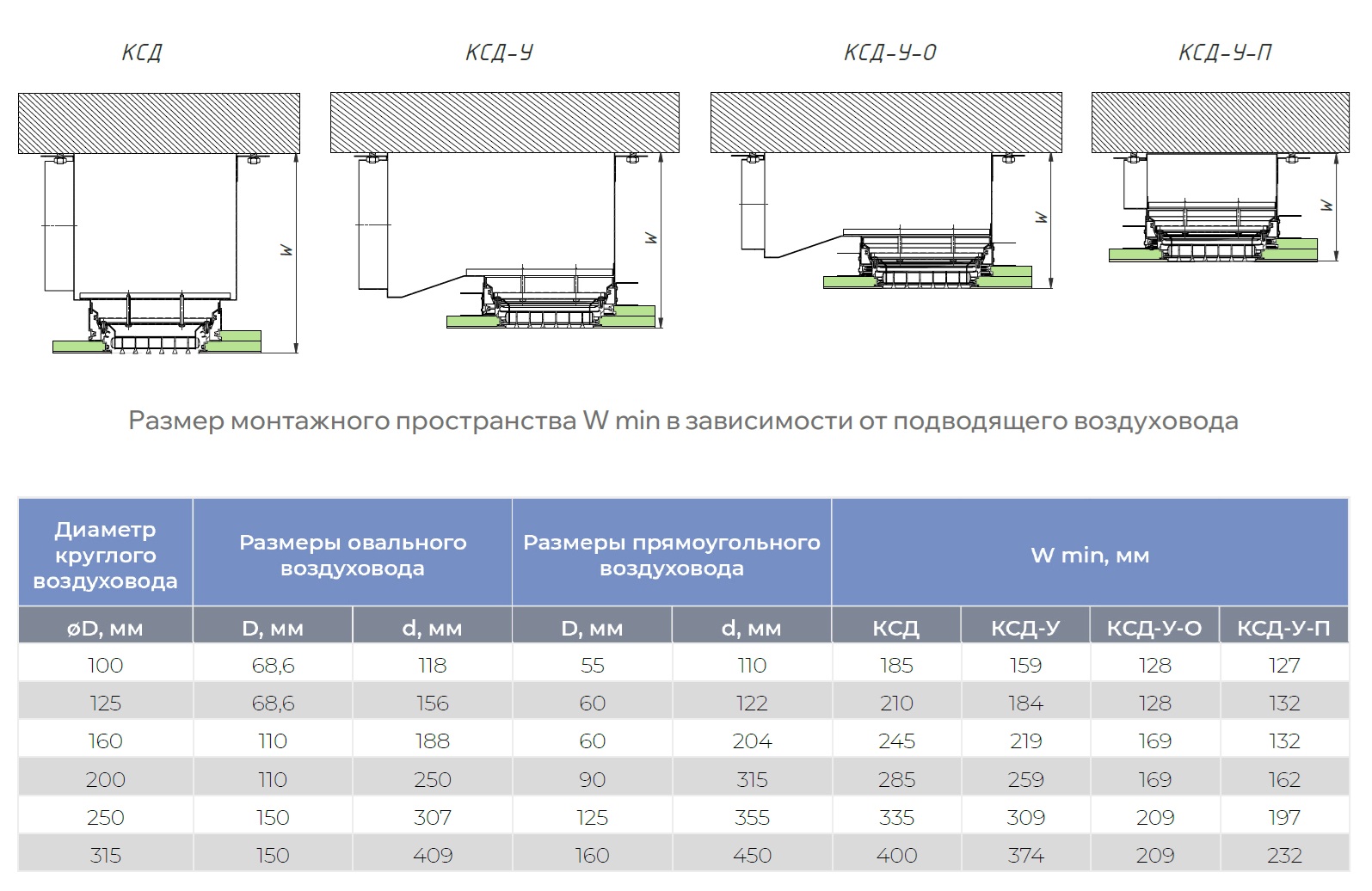

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.

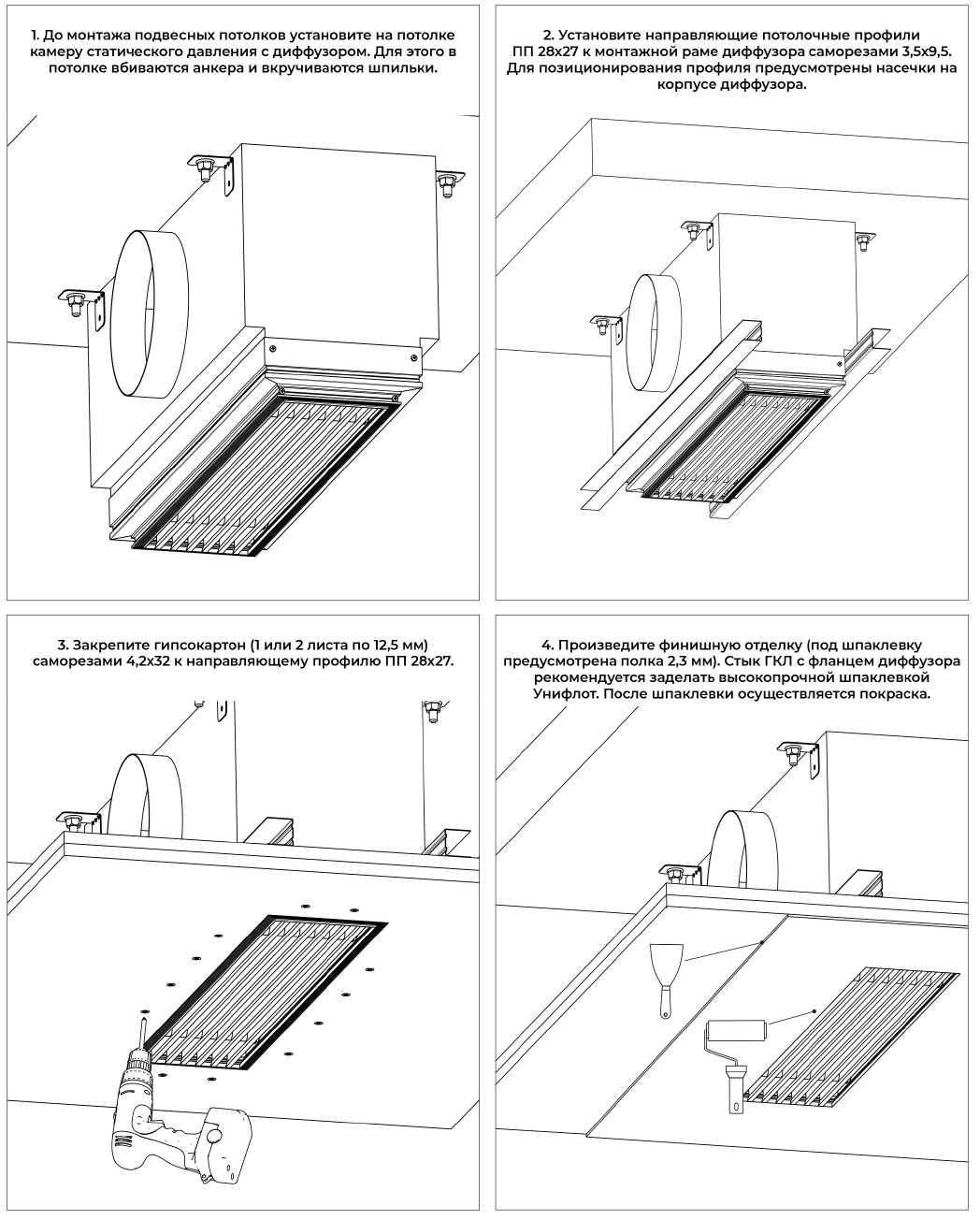

Последовательность монтажа

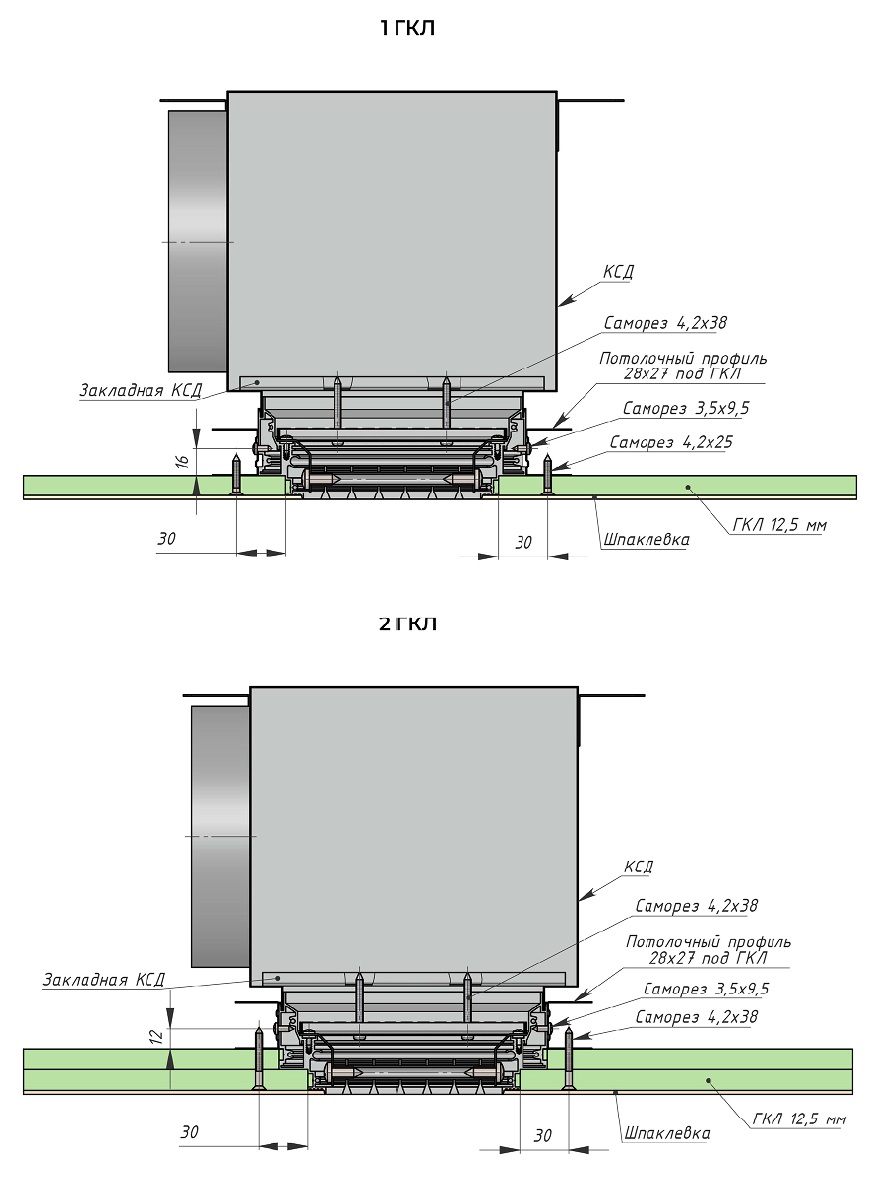

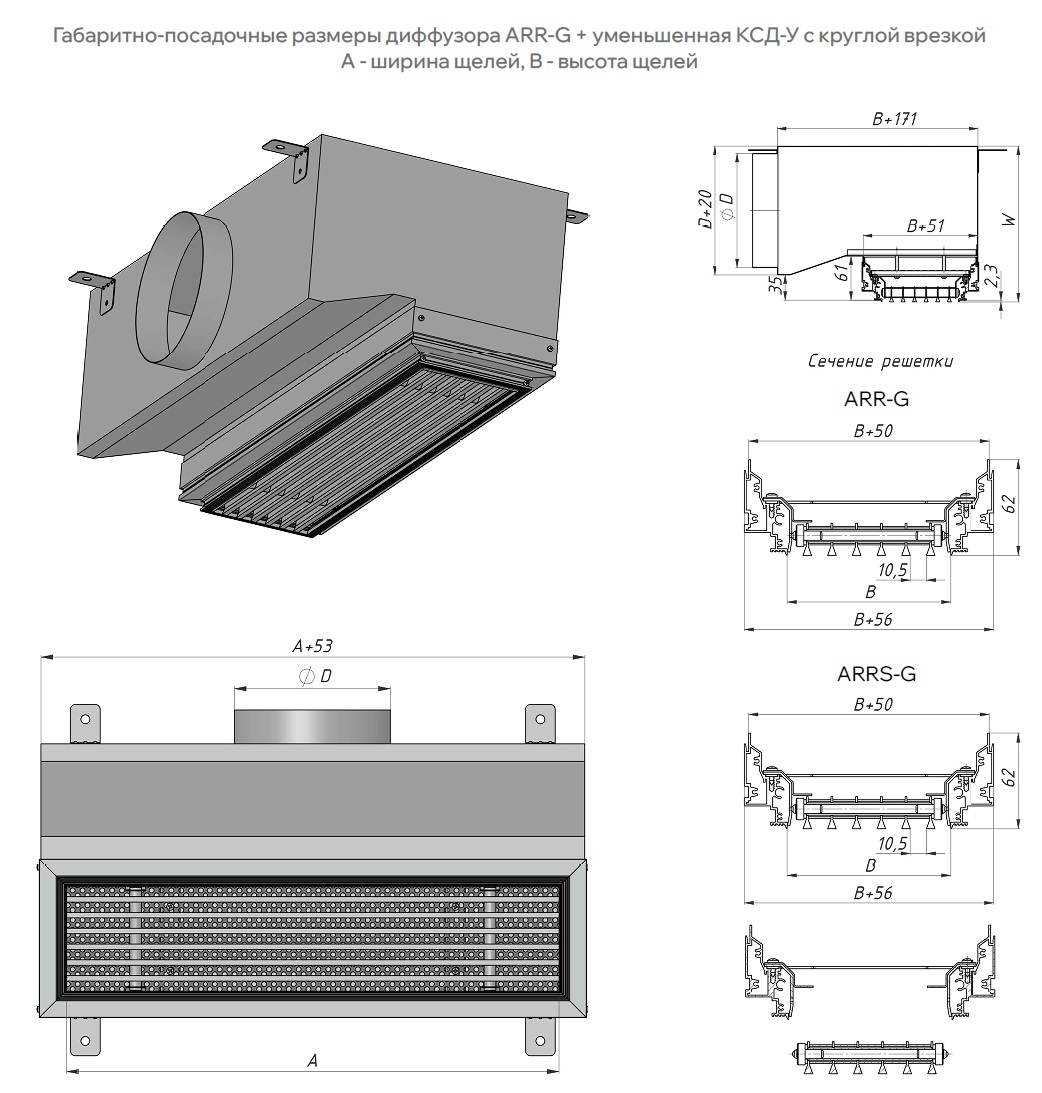

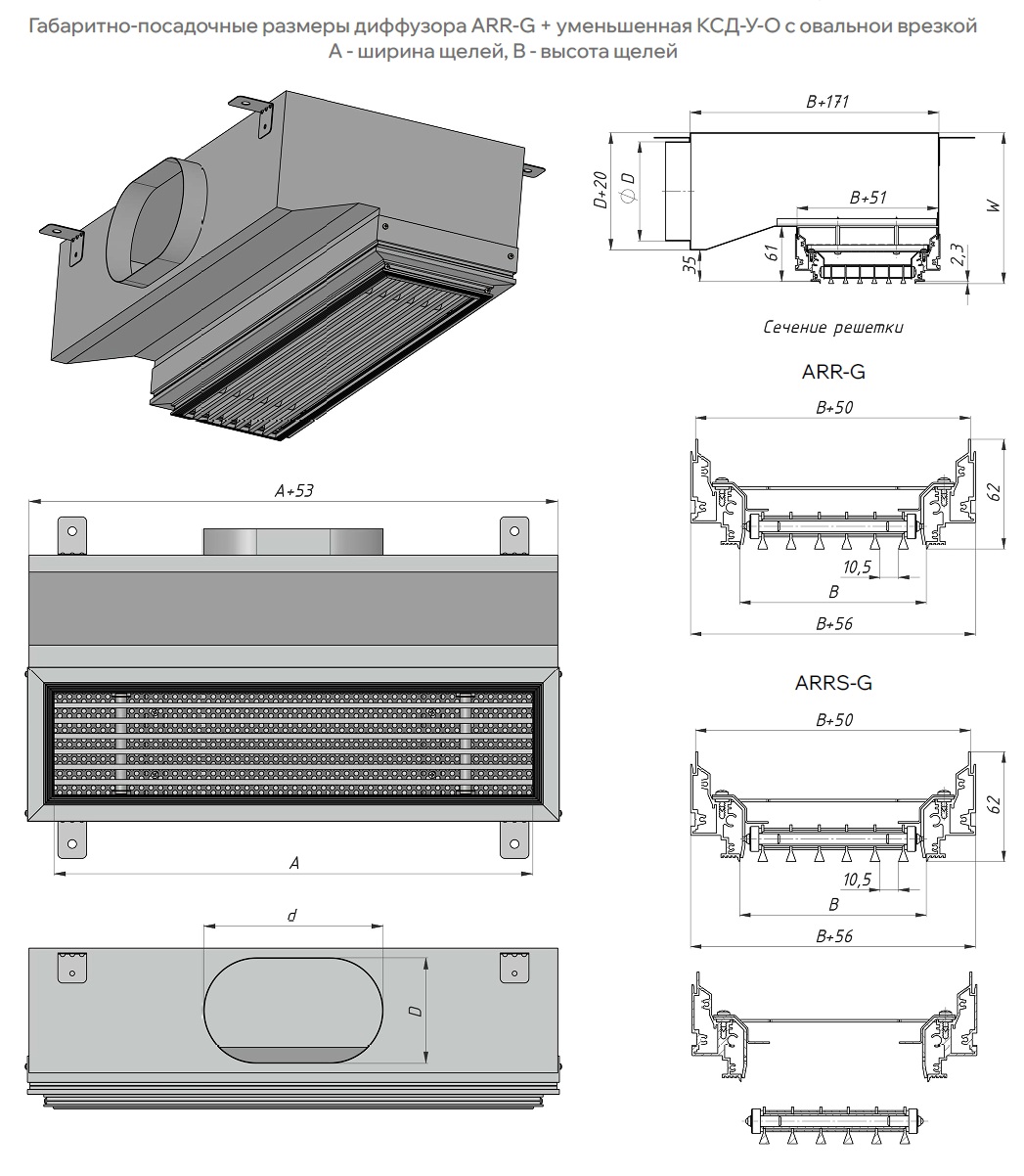

Схема монтажа

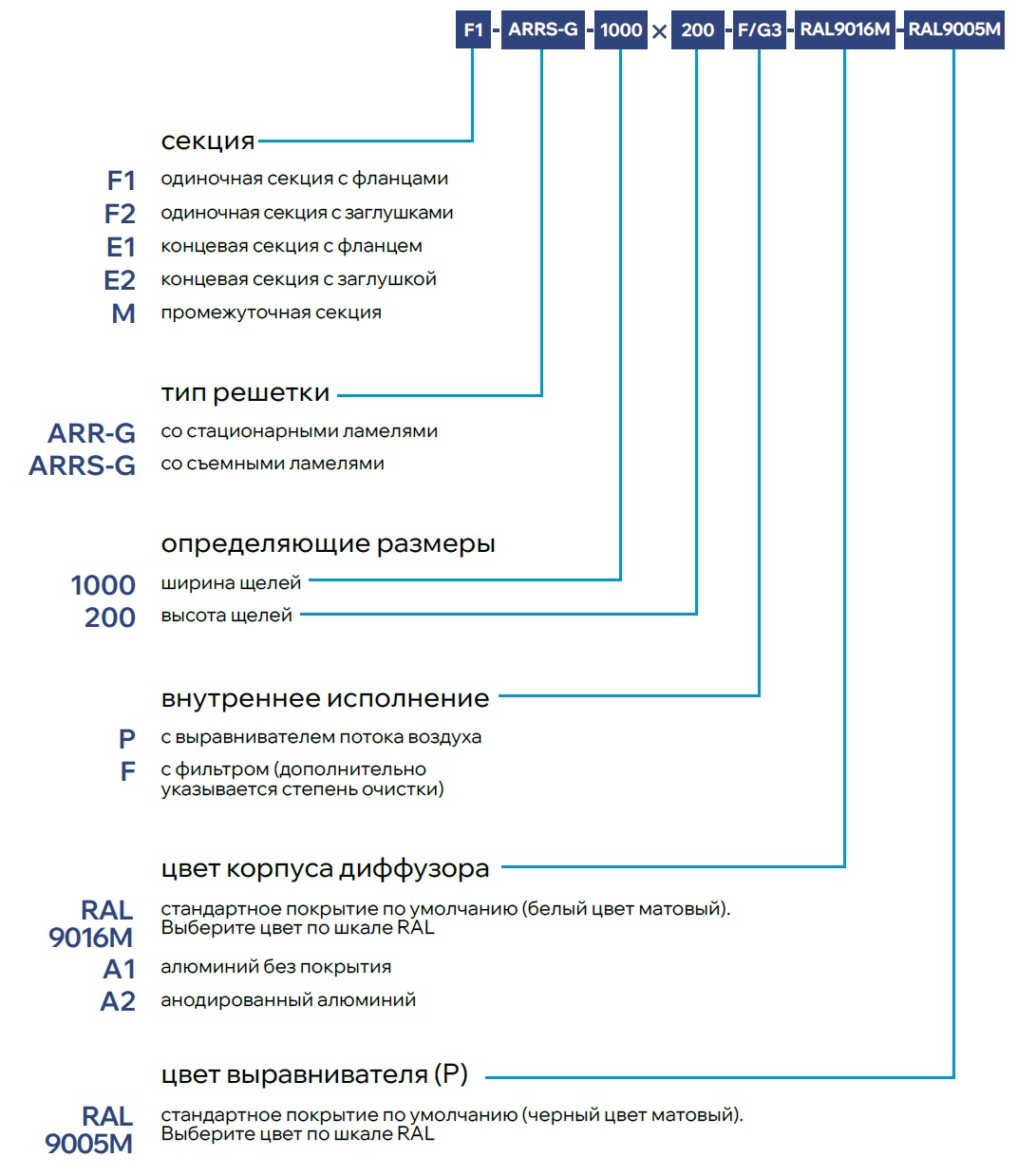

Пример заказа диффузора

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.   При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.

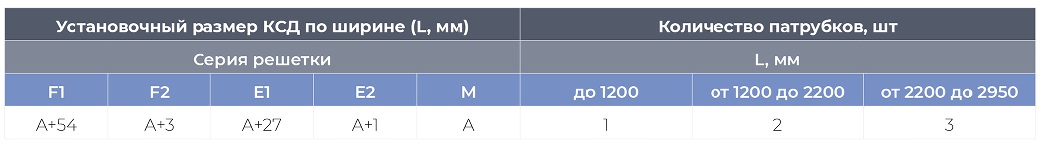

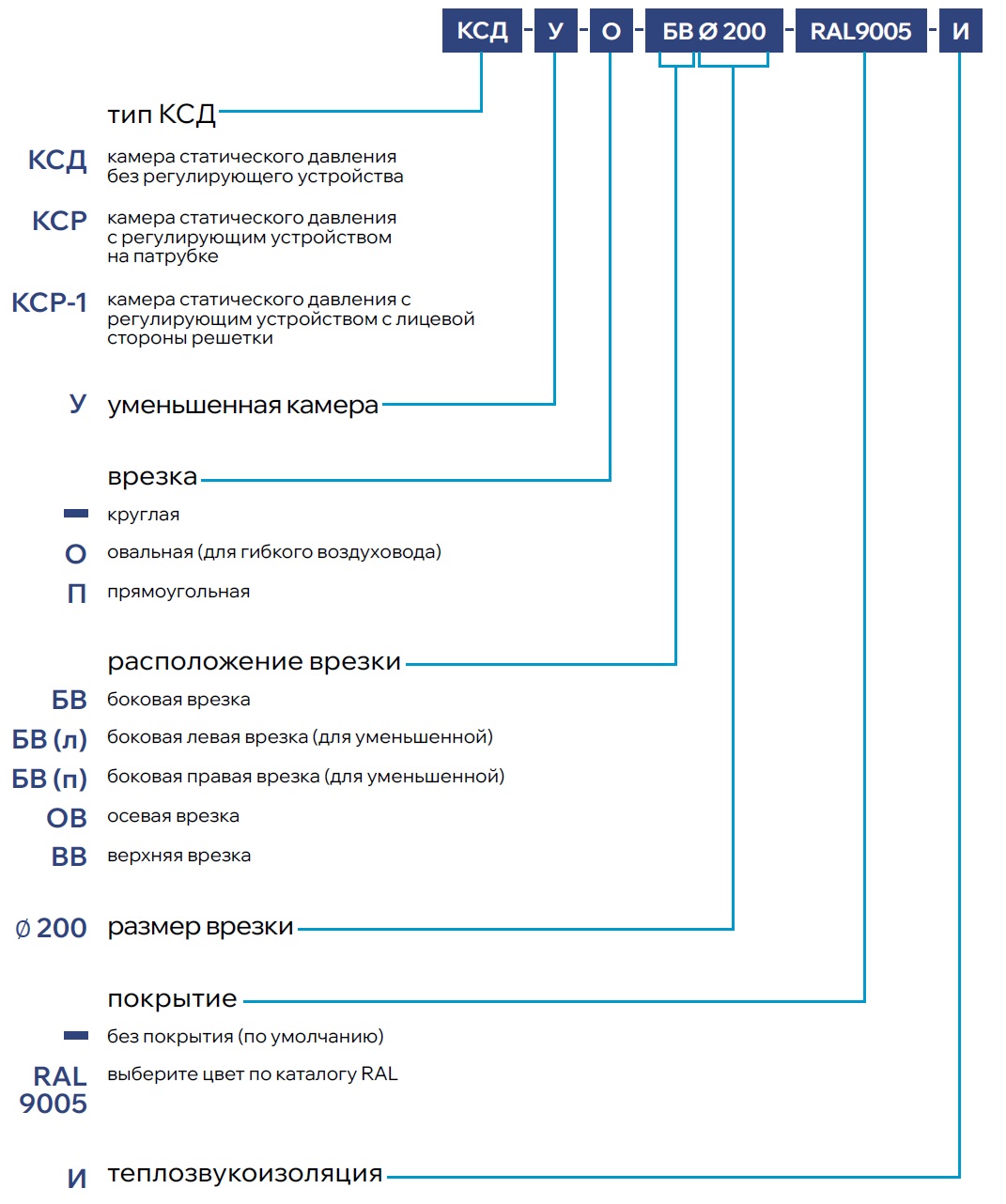

Пример заказа КСД к диффузору

Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
