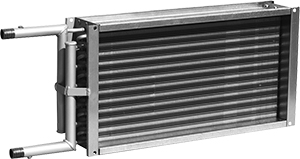

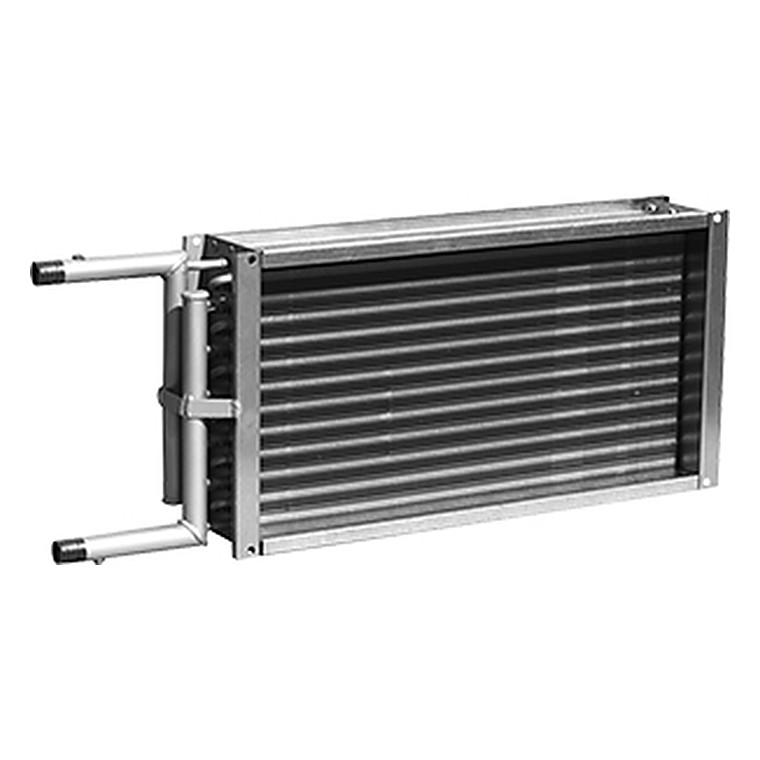

Водяные нагреватели PBAS

✓ Всегда в наличии / под заказ Доставка по всей России

Каталог Арктос: водяные нагреватели PBAS (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Канальный нагреватель Арктос. 123 типоразмера в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.

Нагревательное оборудование. Подогревает приточный воздух до нужной температуры.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Водяные нагреватели PBAS предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам прямоугольного сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.

ПроизводительАрктос

Типоразмеров76

Мощность0,05–155,5 кВт

Расход воздуха4,8–5200 м³/ч

Вес3,4–42,2 кг

Диаметр1–2 мм

Данные производителяобновлено 23.11.2020

Конструкция и работа

Теплообменник подогревает приточный воздух до заданной температуры. Водяной работает от системы отопления через узел обвязки, электрический — от сети, ступенями или плавно, по сигналу контроллера.

Установка. Водяные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба воздуховода, заслонки и т. п.
Регулирование мощности. Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS .
Защита от замораживания. Во избежание замораживания нагревателя необходимо предусмотреть комплекс мероприятий:
Рекомендуемые узлы обвязки. Рекомендуемые схемы обвязки Т1 и Т2 – подающий и обратный трубопроводы сети теплоснабжения; 1 – узел обвязки; 2 – водяной нагреватель, ΔPнагр – гидравлическое сопротивление нагревателя; 3 – регулирующий клапан, ΔPкл – потери давления в клапане (зависят от типоразмера выбираемого клапана)…

Что это даёт

Комфортный приток зимойВоздух подаётся подогретым — нет холодной струи и переохлаждения у решёток.

Точное поддержание уставкиКонтроллер удерживает температуру притока при любой погоде.

КомпактностьКорпус встраивается в воздуховод; присоединения стандартные.

Защита от замерзанияТермостат и датчик обратной воды закрывают клапан и останавливают вентилятор при угрозе размораживания.

ЭкономичностьВодяной нагреватель использует тепло котельной или ЦТП — эксплуатация дешевле электрической.

Где применяется

Приточные системы административных, жилых и производственных зданий, догрев после утилизатора, зональный подогрев по веткам.

Как подобрать

Мощность считают по расходу воздуха и разнице температур: от расчётной наружной до требуемой приточной. Для водяного уточняют график теплоносителя и подбирают узел обвязки, для электрического — доступную мощность сети.

Технические характеристики

Модель	Расход		Вода,		Внутр.	Размеры, мм
	воздуха,	Мощн.,	Т=95/70°C		объем,	Размеры, мм									Вес,
	м3/ч	кВт	Расход,	Сопр.,	дм3	А	В	C	D	E	F	G	H	Ød*	кг
			л/с	кПа		А	В	C	D	E	F	G	H	Ød*
PBAS 400x200-1-2,5N	600	3,8	0,04	0,5	0,4	400	200	130	34	35	25	643	180	½”	3,4
PBAS 400x200-1-2,5N	900	4,8	0,05	0,8	0,4	400	200	130	34	35	25	643	180	½”	3,4
PBAS 400x200-2-2,5N	600	11,0	0,11	5,6	0,7	400	200	130	50	25	25	658	191	¾”	6,2
PBAS 400x200-2-2,5N	900	14,3	0,14	8,9	0,7	400	200	130	50	25	25	658	191	¾”	6,2
PBAS 400x200-3-2,5N	600	15,1	0,15	4,8	0,9	400	200	130	43	25	25	658	191	¾”	7,1
PBAS 400x200-3-2,5N	900	20,0	0,20	8,1	0,9	400	200	130	43	25	25	658	191	¾”	7,1
PBAS 400x200-4-2,5N	600	17,7	0,17	4,0	1,2	400	200	130	65	25	25	658	190	¾”	7,6
PBAS 400x200-4-2,5N	900	24,0	0,24	6,9	1,2	400	200	130	65	25	25	658	190	¾”	7,6
PBAS 400x400-1-2,5N	1150	8,3	0,08	3,6	0,6	400	400	130	35	36	24	643	380	½”	6,7
PBAS 400x400-1-2,5N	1750	10,6	0,10	5,5	0,6	400	400	130	35	36	24	643	380	½”	6,7
PBAS 400x400-2-2,5N	1150	21,4	0,21	7,0	1,2	400	400	130	22	22	22	643	395	½”	9,0
PBAS 400x400-2-2,5N	1750	28,1	0,28	11,5	1,2	400	400	130	22	22	22	643	395	½”	9,0
PBAS 400x400-3-2,5N	1150	28,6	0,28	2,9	1,8	400	400	130	43	25	25	658	390	¾”	11,2
PBAS 400x400-3-2,5N	1750	38,3	0,38	4,9	1,8	400	400	130	43	25	25	658	390	¾”	11,2
PBAS 400x400-4-2,5N	1150	34,3	0,34	3,9	2,5	400	400	130	65	28	28	665	385	1”	12,9
PBAS 400x400-4-2,5N	1750	47,1	0,46	7,0	2,5	400	400	130	65	28	28	665	385	1”	12,9
PBAS 450x450-1-2,5N	1450	10,3	0,10	2,4	0,8	450	450	130	35	36	24	692	430	½”	7,5
PBAS 450x450-1-2,5N	2200	13,1	0,13	3,7	0,8	450	450	130	35	36	24	692	430	½”	7,5
PBAS 450x450-2-2,5N	1450	26,7	0,26	6,0	1,4	450	450	130	22	22	22	692	446	½”	10,2
PBAS 450x450-2-2,5N	2200	34,9	0,34	9,8	1,4	450	450	130	22	22	22	692	446	½”	10,2
PBAS 450x450-3-2,5N	1450	36,5	0,36	4,1	2,2	450	450	130	43	25	25	708	440	¾”	12,7
PBAS 450x450-3-2,5N	2200	48,8	0,48	6,9	2,2	450	450	130	43	25	25	708	440	¾”	12,7
PBAS 450x450-4-2,5N	1450	43,6	0,43	5,4	3,1	450	450	130	65	28	28	715	434	1”	14,6
PBAS 450x450-4-2,5N	2200	59,7	0,59	9,5	3,1	450	450	130	65	28	28	715	434	1”	14,6
PBAS 500x250-1-2,5N	900	6,3	0,06	1,7	0,5	500	250	130	34	35	25	743	230	½”	4,2
PBAS 500x250-1-2,5N	1350	8,0	0,08	2,6	0,5	500	250	130	34	35	25	743	230	½”	4,2
PBAS 500x250-2-2,5N	900	16,1	0,16	1,6	1,0	500	250	130	50	25	25	758	240	¾”	8,0
PBAS 500x250-2-2,5N	1350	20,8	0,20	2,5	1,0	500	250	130	50	25	25	758	240	¾”	8,0
PBAS 500x250-3-2,5N	900	22,8	0,22	3,9	1,4	500	250	130	43	25	25	758	241	¾”	8,9
PBAS 500x250-3-2,5N	1350	30,2	0,30	6,6	1,4	500	250	130	43	25	25	758	241	¾”	8,9
PBAS 500x250-4-2,5N	900	27,1	0,27	6,3	1,9	500	250	130	65	28	28	765	235	1”	10,6
PBAS 500x250-4-2,5N	1350	36,9	0,36	10,9	1,9	500	250	130	65	28	28	765	235	1”	10,6
PBAS 500x300-1-2,5N	1100	7,8	0,08	2,9	0,6	500	300	130	34	35	25	743	280	½”	4,5
PBAS 500x300-1-2,5N	1600	9,7	0,10	4,2	0,6	500	300	130	34	35	25	743	280	½”	4,5
PBAS 500x300-2-2,5N	1100	19,5	0,19	1,8	1,2	500	300	130	50	25	25	758	290	¾”	9,0
PBAS 500x300-2-2,5N	1600	24,8	0,24	2,7	1,2	500	300	130	50	25	25	758	290	¾”	9,0
PBAS 500x300-3-2,5N	1100	27,7	0,27	3,8	1,8	500	300	130	43	28	28	763	284	1”	10,8
PBAS 500x300-3-2,5N	1600	36,0	0,35	6,1	1,8	500	300	130	43	28	28	763	284	1”	10,8
PBAS 500x300-4-2,5N	1100	32,5	0,32	3,2	2,3	500	300	130	65	28	28	765	285	1”	12,0
PBAS 500x300-4-2,5N	1600	43,1	0,43	5,3	2,3	500	300	130	65	28	28	765	285	1”	12,0
PBAS 500x500-1-2,5N	1800	12,2	0,12	1,5	1,0	500	500	130	35	36	24	743	480	½”	9,5
PBAS 500x500-1-2,5N	2700	15,4	0,15	2,3	1,0	500	500	130	35	36	24	743	480	½”	9,5
PBAS 500x500-2-2,5N	1800	32,2	0,32	5,6	1,8	500	500	130	22	22	22	743	496	½”	11,1
PBAS 500x500-2-2,5N	2700	41,7	0,41	9,0	1,8	500	500	130	22	22	22	743	496	½”	11,1
PBAS 500x500-3-2,5N	1800	45,5	0,45	4,3	3,0	500	500	130	43	28	28	764	484	1”	16,0
PBAS 500x500-3-2,5N	2700	60,5	0,59	7,2	3,0	500	500	130	43	28	28	764	484	1”	16,0
PBAS 500x500-4-2,5N	1800	51,7	0,51	2,0	3,8	500	500	130	65	28	28	764	484	1”	17,0
PBAS 500x500-4-2,5N	2700	70,1	0,69	3,5	3,8	500	500	130	65	28	28	764	484	1”	17,0
PBAS 600x300-1-2,5N	1300	9,5	0,09	4,4	0,7	600	300	130	34	35	25	843	280	½”	5,1
PBAS 600x300-1-2,5N	2000	12,1	0,12	6,9	0,7	600	300	130	34	35	25	843	280	½”	5,1
PBAS 600x300-2-2,5N	1300	23,6	0,23	2,7	1,4	600	300	130	50	25	25	858	290	¾”	9,9
PBAS 600x300-2-2,5N	2000	31,1	0,31	4,4	1,4	600	300	130	50	25	25	858	290	¾”	9,9
PBAS 600x300-3-2,5N	1300	33,2	0,33	5,8	2,1	600	300	130	43	28	28	863	284	1”	11,9
PBAS 600x300-3-2,5N	2000	44,9	0,44	10,0	2,1	600	300	130	43	28	28	863	284	1”	11,9
PBAS 600x300-4-2,5N	1300	39,0	0,38	4,8	2,6	600	300	130	65	28	28	865	285	1”	13,4
PBAS 600x300-4-2,5N	2000	54,0	0,53	8,7	2,6	600	300	130	65	28	28	865	285	1”	13,4
PBAS 600x350-1-2,5N	1500	10,4	0,10	5,3	0,7	600	350	130	34	35	25	843	330	½”	5,4
PBAS 600x350-1-2,5N	2300	13,2	0,13	8,1	0,7	600	350	130	34	35	25	843	330	½”	5,4
PBAS 600x350-2-2,5N	1500	27,4	0,27	2,8	1,6	600	350	130	50	25	25	858	340	¾”	10,3
PBAS 600x350-2-2,5N	2300	36,0	0,35	4,7	1,6	600	350	130	50	25	25	858	340	¾”	10,3
PBAS 600x350-3-2,5N	1500	38,5	0,38	5,9	2,4	600	350	130	43	28	28	863	334	1”	13,0
PBAS 600x350-3-2,5N	2300	51,9	0,51	10,1	2,4	600	350	130	43	28	28	863	334	1”	13,0
PBAS 600x350-4-2,5N	1500	43,9	0,43	2,1	3,1	600	350	130	65	28	28	865	334	1”	15,2
PBAS 600x350-4-2,5N	2300	60,5	0,59	3,8	3,1	600	350	130	65	28	28	865	334	1”	15,2
PBAS 600x600-1-2,5N	2600	18,9	0,19	5,7	1,3	600	600	130	35	36	24	842	580	½”	10,8
PBAS 600x600-1-2,5N	3900	23,9	0,23	8,8	1,3	600	600	130	35	36	24	842	580	½”	10,8
PBAS 600x600-2-2,5N	2600	48,7	0,48	7,4	2,9	600	600	130	65	27	27	860	685	1”	15,9
PBAS 600x600-2-2,5N	3900	63,3	0,62	11,9	2,9	600	600	130	65	27	27	860	685	1”	15,9
PBAS 600x600-3-2,5N	2600	64,6	0,63	3,5	4,1	600	600	130	43	27	27	864	584	1”	19,1
PBAS 600x600-3-2,5N	3900	85,6	0,84	5,9	4,1	600	600	130	43	27	27	864	584	1”	19,1
PBAS 600x600-4-2,5N	2600	75,9	0,75	2,1	5,9	600	600	130	65	32	32	873	575	1¼”	23,3
PBAS 600x600-4-2,5N	3900	102,9	1,01	3,8	5,9	600	600	130	65	32	32	873	575	1¼”	23,3
PBAS 700x400-1-2,5N	2000	14,2	0,14	2,8	1,0	700	400	130	34	35	25	943	380	½”	6,6
PBAS 700x400-1-2,5N	3000	18,0	0,18	4,2	1,0	700	400	130	34	35	25	943	380	½”	6,6
PBAS 700x400-2-2,5N	2000	37,0	0,36	3,6	2,2	700	400	130	50	28	28	965	385	1”	13,1
PBAS 700x400-2-2,5N	3000	48,0	0,47	5,8	2,2	700	400	130	50	28	28	965	385	1”	13,1
PBAS 700x400-3-2,5N	2000	50,5	0,50	3,6	3,1	700	400	130	43	28	28	963	384	1”	15,9
PBAS 700x400-3-2,5N	3000	67,0	0,66	6,0	3,1	700	400	130	43	28	28	963	384	1”	15,9
PBAS 700x400-4-2,5N	2000	59,2	0,58	2,5	4,4	700	400	130	65	32	32	974	375	1¼”	19,9
PBAS 700x400-4-2,5N	3000	80,4	0,79	4,3	4,4	700	400	130	65	32	32	974	375	1¼”	19,9
PBAS 700x700-1-2,5N	3550	25,1	0,25	5,0	1,8	700	700	130	35	36	24	942	680	½”	13,0
PBAS 700x700-1-2,5N	5300	31,6	0,31	7,6	1,8	700	700	130	35	36	24	942	680	½”	13,0
PBAS 700x700-2-2,5N	3550	65,3	0,64	4,9	3,9	700	700	130	65	27	27	960	685	1”	19,4
PBAS 700x700-2-2,5N	5300	84,5	0,83	8,0	3,9	700	700	130	65	27	27	960	685	1”	19,4
PBAS 700x700-3-2,5N	3550	89,2	0,88	3,7	6,1	700	700	130	43	32	33	973	675	1¼”	25,1
PBAS 700x700-3-2,5N	5300	118,0	1,16	6,1	6,1	700	700	130	43	32	33	973	675	1¼”	25,1
PBAS 700x700-4-2,5N	3550	104,7	1,03	3,5	7,6	700	700	130	65	32	32	973	675	1¼”	28,0
PBAS 700x700-4-2,5N	5300	141,6	1,39	6,1	7,6	700	700	130	65	32	32	973	675	1¼”	28,0
PBAS 750x750-1-2,5N	4050	30,0	0,29	8,3	2,2	750	750	130	35	39	27	998	724	¾”	14,6
PBAS 750x750-1-2,5N	6100	38,1	0,37	12,8	2,2	750	750	130	35	39	27	998	724	¾”	14,6
PBAS 750x750-2-2,5N	4050	75,0	0,74	6,1	4,3	750	750	130	65	27	27	1010	735	1”	20,8
PBAS 750x750-2-2,5N	6100	97,7	0,96	10,0	4,3	750	750	130	65	27	27	1010	735	1”	20,8
PBAS 750x750-3-2,5N	4050	100,0	0,98	4,4	6,7	750	750	130	43	32	33	1023	725	1¼”	27,5
PBAS 750x750-3-2,5N	6100	133,9	1,31	7,5	6,7	750	750	130	43	32	33	1023	725	1¼”	27,5
PBAS 750x750-4-2,5N	4050	120,2	1,18	3,4	9,2	750	750	130	65	35	35	1029	720	1½”	32,7
PBAS 750x750-4-2,5N	6100	163,7	1,61	6,1	9,2	750	750	130	65	35	35	1029	720	1½”	32,7
PBAS 800x500-1-2,5N	2900	20,8	0,20	4,6	1,4	800	500	130	32	35	25	1043	480	½”	8,0
PBAS 800x500-1-2,5N	4300	26,1	0,26	7,0	1,4	800	500	130	32	35	25	1043	480	½”	8,0
PBAS 800x500-2-2,5N	2900	53,9	0,53	4,7	3,6	800	500	130	55	32	32	1073	475	1¼”	17,6
PBAS 800x500-2-2,5N	4300	69,4	0,68	7,5	3,6	800	500	130	55	32	32	1073	475	1¼”	17,6
PBAS 800x500-3-2,5N	2900	73,5	0,72	4,3	4,8	800	500	130	43	32	32	1073	476	1¼”	21,7
PBAS 800x500-3-2,5N	4300	96,9	0,95	7,2	4,8	800	500	130	43	32	32	1073	476	1¼”	21,7
PBAS 800x500-4-2,5N	2900	86,3	0,85	3,4	6,5	800	500	130	65	35	35	1079	470	1½”	26,7
PBAS 800x500-4-2,5N	4300	116,2	1,14	5,8	6,5	800	500	130	65	35	35	1079	470	1½”	26,7
PBAS 850x850-1-2,5N	5200	36,9	0,36	5,2	2,7	850	850	130	35	37	25	1097	829	¾”	17,3
PBAS 850x850-1-2,5N	7800	46,5	0,46	8,0	2,7	850	850	130	35	37	25	1097	829	¾”	17,3
PBAS 850x850-2-2,5N	5200	97,2	0,95	6,3	6,2	850	850	130	73	32	32	1119	825	1¼”	26,9
PBAS 850x850-2-2,5N	7800	126,3	1,24	10,2	6,2	850	850	130	73	32	32	1119	825	1¼”	26,9
PBAS 850x850-3-2,5N	5200	129,5	1,27	5,4	9,0	850	850	130	43	35	35	1129	820	1½”	34,5
PBAS 850x850-3-2,5N	7800	173,0	1,70	9,1	9,0	850	850	130	43	35	35	1129	820	1½”	34,5
PBAS 850x850-4-2,5N	5200	155,5	1,53	4,0	13,0	850	850	130	65	40	40	1141	808	2”	42,2
PBAS 850x850-4-2,5N	7800	211,3	2,07	7,0	13,0	850	850	130	65	40	40	1141	808	2”	42,2
PBAS 1000x500-1-2,5N	3600	26,5	0,26	5,7	1,9	1000	500	130	37	40	25	1248	475	¾”	9,5
PBAS 1000x500-1-2,5N	5400	33,4	0,33	8,6	1,9	1000	500	130	37	40	25	1248	475	¾”	9,5
PBAS 1000x500-2-2,5N	3600	67,9	0,67	8,2	4,1	1000	500	130	55	32	32	1273	475	1¼”	19,8
PBAS 1000x500-2-2,5N	5400	88,3	0,87	13,2	4,1	1000	500	130	55	32	32	1273	475	1¼”	19,8
PBAS 1000x500-3-2,5N	3600	92,7	0,91	7,4	5,6	1000	500	130	43	32	32	1273	476	1¼”	24,8
PBAS 1000x500-3-2,5N	5400	123,2	1,21	12,5	5,6	1000	500	130	43	32	32	1273	476	1¼”	24,8
PBAS 1000x500-4-2,5N	3600	108,6	1,07	5,8	7,6	1000	500	130	65	35	35	1279	470	1½”	29,8
PBAS 1000x500-4-2,5N	5400	147,7	1,45	10,2	7,6	1000	500	130	65	35	35	1279	470	1½”	29,8

* Трубная резьба.
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха Т=-28°С (кроме однорядных нагревателей, для которых принята температура входящего воздуха Т=+5°С).
Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.

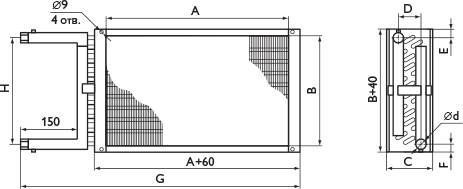

Чертёж и присоединительные размеры

Аэродинамические характеристики

1 – 1-но рядный нагреватель; 2 – 2-х рядный нагреватель; 3 – 3-х рядный нагреват

Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.

Важно знать

Электрический нагреватель включают только при работающем вентиляторе и оставляют выбег после остановки.

Водяной нагреватель монтируют так, чтобы воздух шёл противотоком воде — иначе мощность будет ниже паспортной.

Обязательна защита от замерзания: капиллярный термостат по воздуху и датчик температуры обратной воды.

Подберём и рассчитаем. Пришлите расход воздуха, давление и условия работы — инженеры ВЕНТАР-С проверят рабочую точку, подготовят спецификацию и подскажут аналог, если нужного исполнения нет в наличии.

✓ Товар добавлен в корзину

Запросить цену

Водяные нагреватели PBAS

⚙️ Подбор и заказ

Описание

Конструкция и работа

Что это даёт

Где применяется

Как подобрать

Технические характеристики

Чертёж и присоединительные размеры

Аэродинамические характеристики

Важно знать

Похожие модели

Оплата и доставка

Сообщение успешно отправлено!

Каталог

Компания

Покупателям

Контакты

ВЕНТАР-С в городах России

✓ Товар добавлен в корзину

Водяные нагреватели PBAS

⚙️ Подбор и заказ

Описание

Конструкция и работа

Что это даёт

Где применяется

Как подобрать

Технические характеристики

Чертёж и присоединительные размеры

Аэродинамические характеристики

Важно знать

Похожие модели

Заголовок модалки

Заголовок модалки

Сообщение успешно отправлено!

Мы используем Cookie файлы

Каталог

Компания

Покупателям

Контакты

ВЕНТАР-С в городах России
