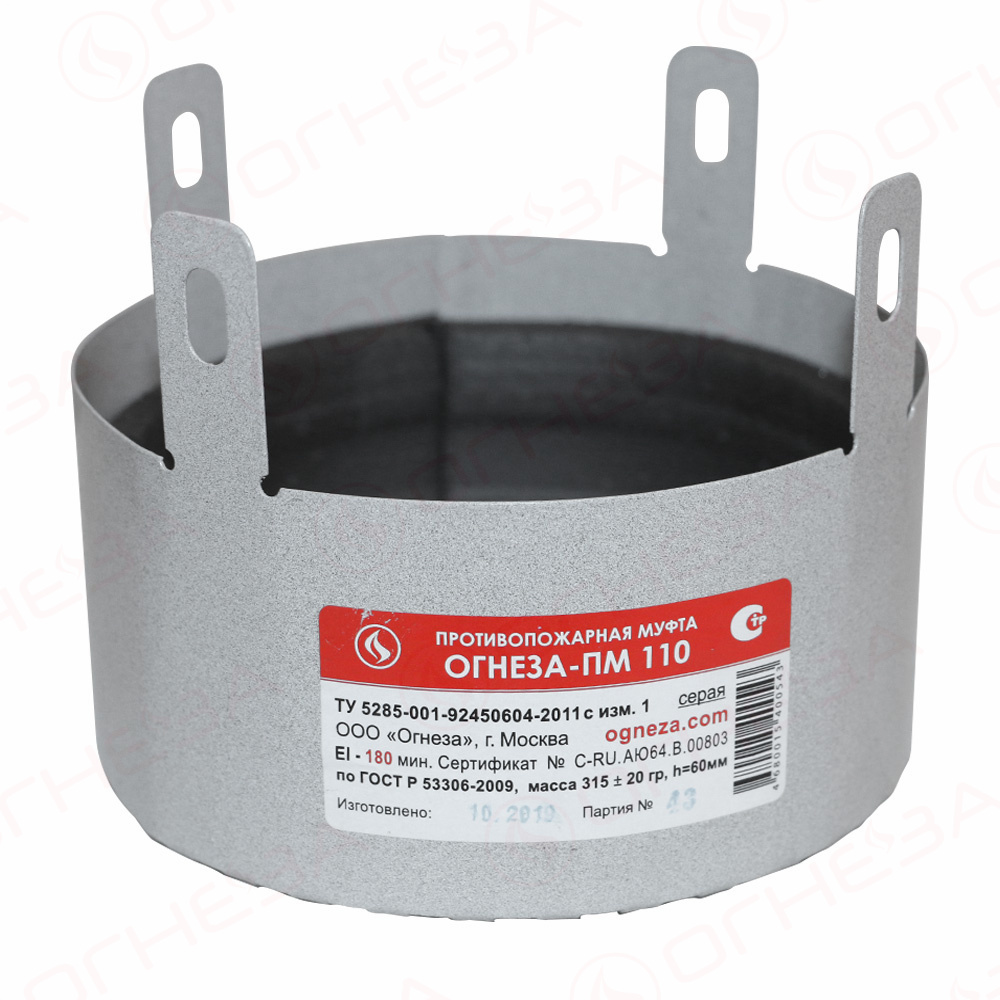

Муфта противопожарная ОГНЕЗА ПМ от 16-250

Противопожарная муфта ОГНЕЗА-ПМ 110 с замком “лягушка” применяется на всех объектах строительства для огнезащиты узлов пересечения ограждающих конструкций с горючими полимерными трубами (PP,PE,PVC) канализации, отопления, холодного и горячего водоснабжения. Предел огнестойкости противопожарной манжеты – 180 минут.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Противопожарная муфта ОГНЕЗА-ПМ 110 с замком “лягушка” применяется на всех объектах строительства для огнезащиты узлов пересечения ограждающих конструкций с горючими полимерными трубами (PP,PE,PVC) канализации, отопления, холодного и горячего водоснабжения. Предел огнестойкости противопожарной манжеты – 180 минут.

Характеристики

Цвет
красный, серый
Диаметр
от 16-250 мм
Тип/Назначение
Для горючих полимерных труб (PP,PE,PVC)
Коэффициент вспучивания, не менее %
900
Предел огнестойкости EI, мин
180
Инерционность полного срабатывания, не более, мин
4
Страна производства
Россия

По типу крепления муфты делятся

  • замок “лайт”zamok_light (1).png

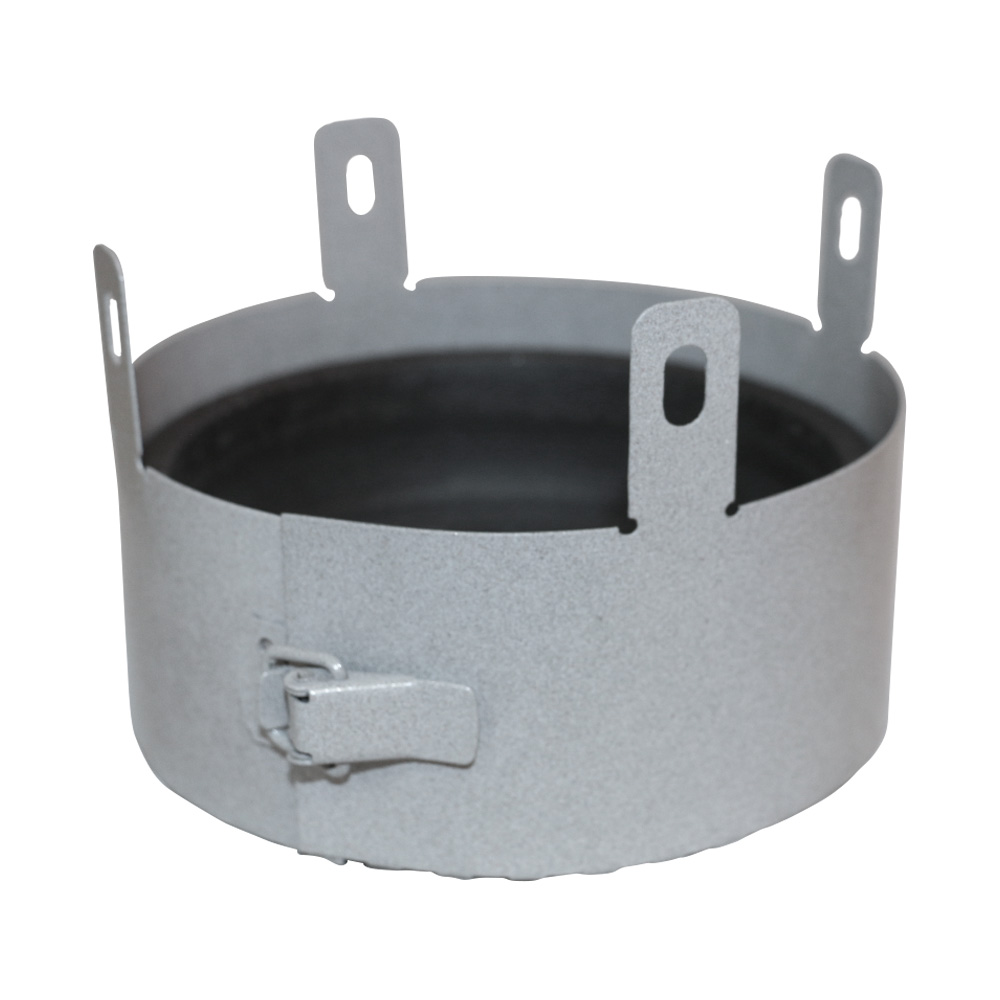

  • замок “лягушка”  zamok_lyagushka.png

Способы установки противопожарной манжеты

Противопожарная муфта (противопожарная манжета) ОГНЕЗА ПМ устанавливается в местах прохода труб из поливинилхлорида, полиэтилена, полипропилена сквозь перегородки и межэтажные перекрытия. Благодаря разъемному корпусу и надежному замку-защелке наша муфта легко монтируется и демонтируется.


В случае возникновения пожара, под действием высоких температур, муфта срабатывает и перекрывает отверстие в перекрытии (стене) с нормированной степенью огнестойкости до EI-180, резко уменьшая вероятность распространения пожара на соседнее помещение.  Муфта работоспособна при монтаже на вертикальные и горизонтальные трубопроводы.

Корпус муфты ОГНЕЗА ПМ

banner _ognezahita_kabelya (1).jpg



  • Корпус (металлическая манжета) изготавливается из холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосферостойкой краской.
  • Замковое соединение корпуса снабжено надежным замком-защелкой российского производства из гальванированной стали и дополнительно покрыто краской в цвет муфты, что гарантирует долговечность его службы.
  • Загнутые внутрь зубчики основания манжета не только удерживают огнезащитный вкладыш внутри корпуса, но и при пожаре обеспечивают его направленное расширение, способствуя более быстрому закрытию отверстия.
  • Проушины крепления с отверстием легко отгибаются и имеют длину 35 мм для удобного монтажа. Под заказ изготавливаются муфты с удлиненными лепестками крепления (70 мм и более) для труб, прокладываемых в металлических гильзах, применяемых в монолитном строительстве.



Терморасширяющийся огнезащитный вкладыш ОГНЕЗА-ТРМ

Огнезащитный терморасширяющийся ленточный вкладыш – основной рабочий компонент противопожарной муфты. Изготавливается из терморасширяющегося материала ОГНЕЗА-ТРМ (собственная разработка) на основе каучука и графита. Вкладыш пластичен, без запаха, нетоксичен, нейтрален к воде, обеспечивает огнестойкость изделия в соответствии с «Техническим регламентом о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 №123-ФЗ). Сохраняет свои свойства в течение 30 лет.



Таблица размеров:

Тип муфты D муфты внутренний, мм Высота муфты, мм D муфты внешний, мм Толщина вкладыша, мм Масса муфты, гр
ПМ-16 16 50 29 4 55
ПМ-20 20 50 33 4 55
ПМ-25 25 50 38 4 55
ПМ-32 32 50 46 4 65
ПМ-40 40 50 54 4 75
ПМ-50 50 50 65 4 80
ПМ-65 65 50 85 7 200
ПМ-80 80 50 100 7 255
ПМ-90 90 50 110 7 275
ПМ-110 110 50 130 7 300
ПМ-125 125 50 145 7 355
ПМ-160 160 90 195 15 900
