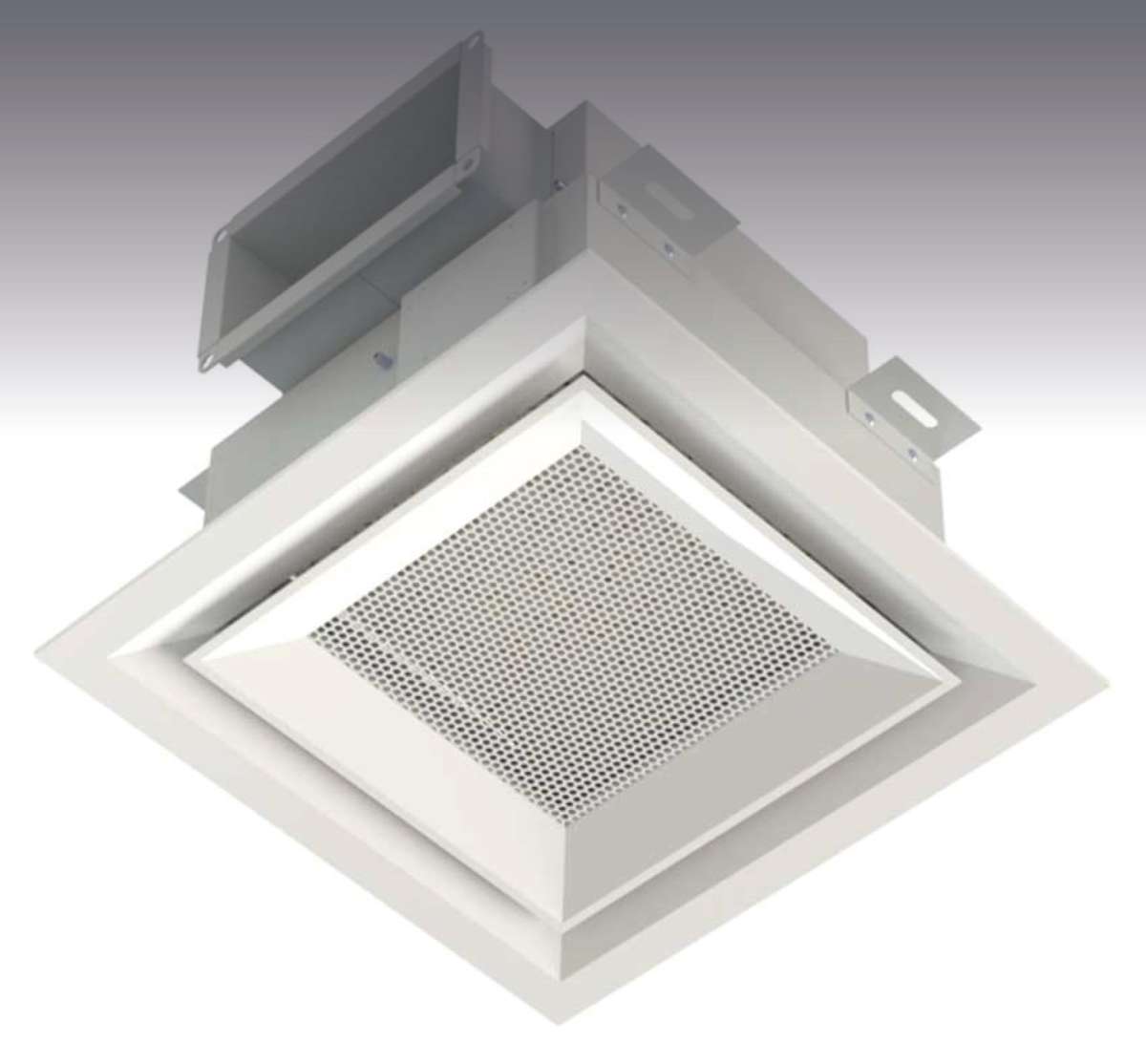

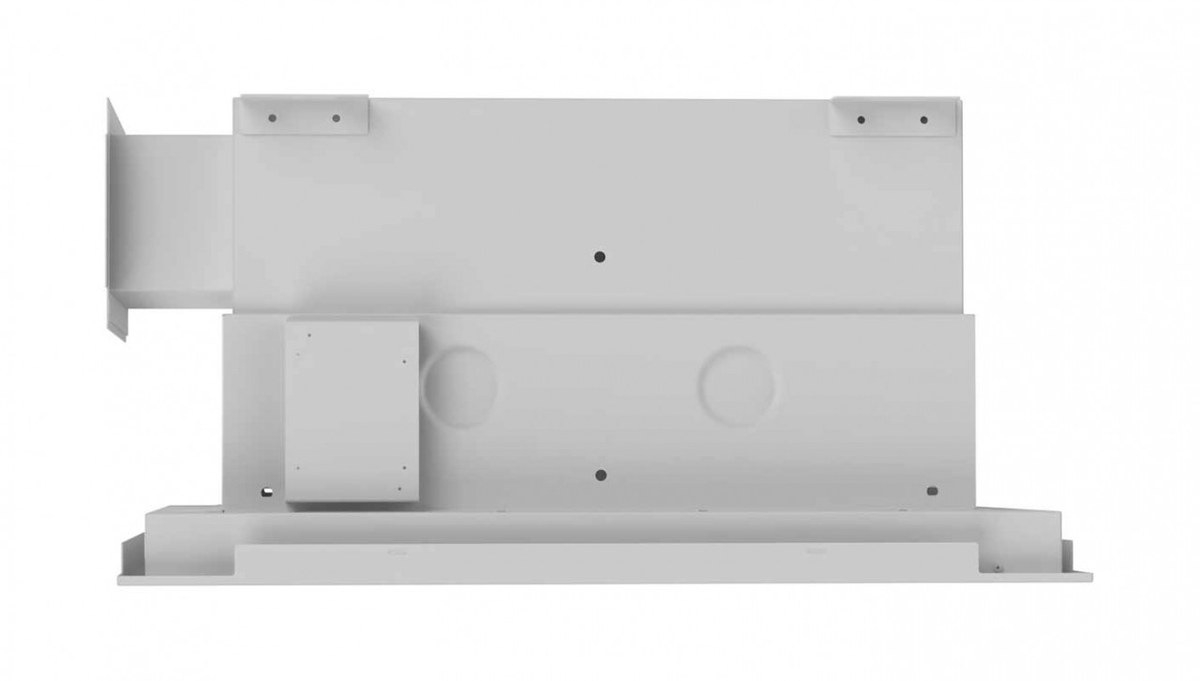

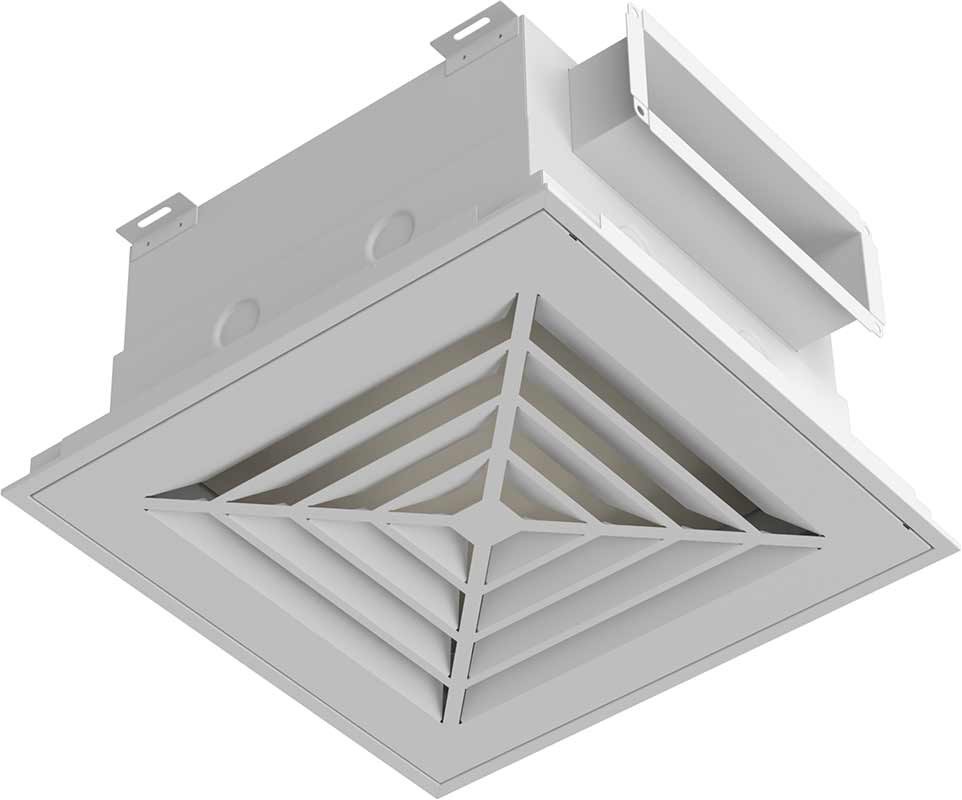

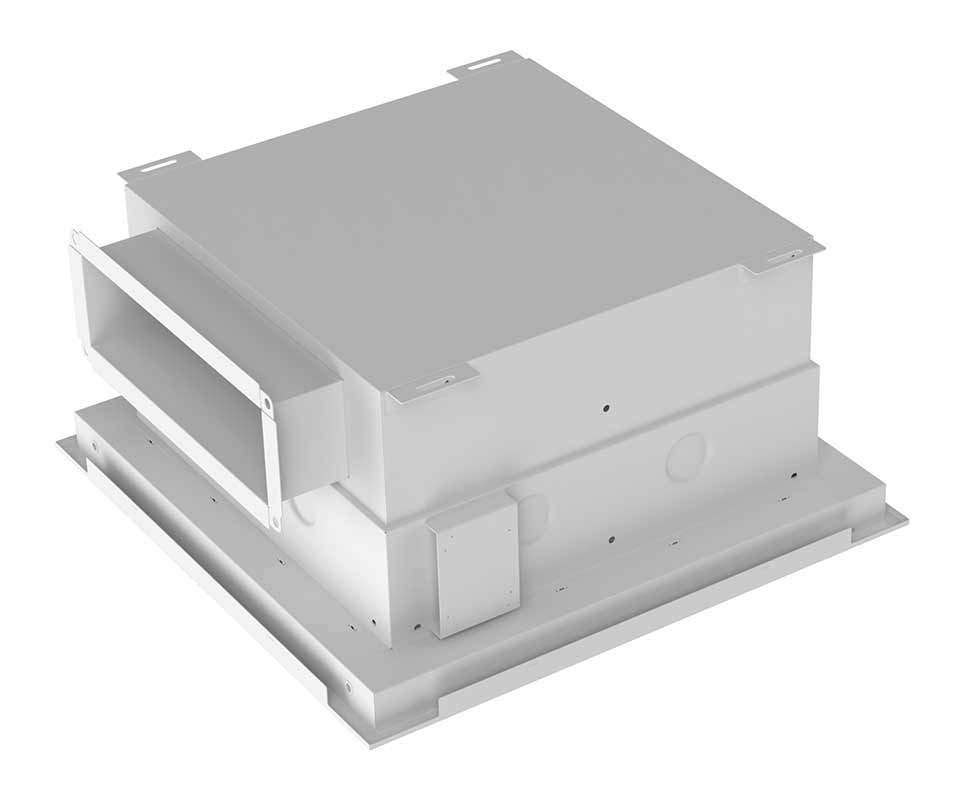

Модуль воздухораспределительный с фильтром и прямоугольным патрубком AIRS ВБ-П

Воздухораздающие блоки AIRS ВБ с боковым подводом и прямоугольной врезкой предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений (операционные, ожоговые центры, палаты интенсивной терапии), а также в производственных помещениях, требующих повышенной чистоты воздушной среды (микроэлектроника, приборостроение, космическая промышленность, фармацевтика, пищевая промышленность).

Назначение и конструкция

Воздухораздающий блок состоит из герметичного стального сварного корпуса, воздухораспределительной лицевой панели и фильтра абсолютной очистки. Подводящий патрубок прямоугольного сечения с боковым подводом может быть оборудован регулирующим клапаном, который устанавливается непосредственно в подводящем патрубке.

Конструкция воздухораздаю- щего блока обеспечивает доступ к кассетному фильтру и его замену за счет открывающейся лицевой панели на быстросъемных замках-защелках. Также конструкция AIRS ВБ обеспечивает прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности AIRS ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в помещение, минуя фильтр.

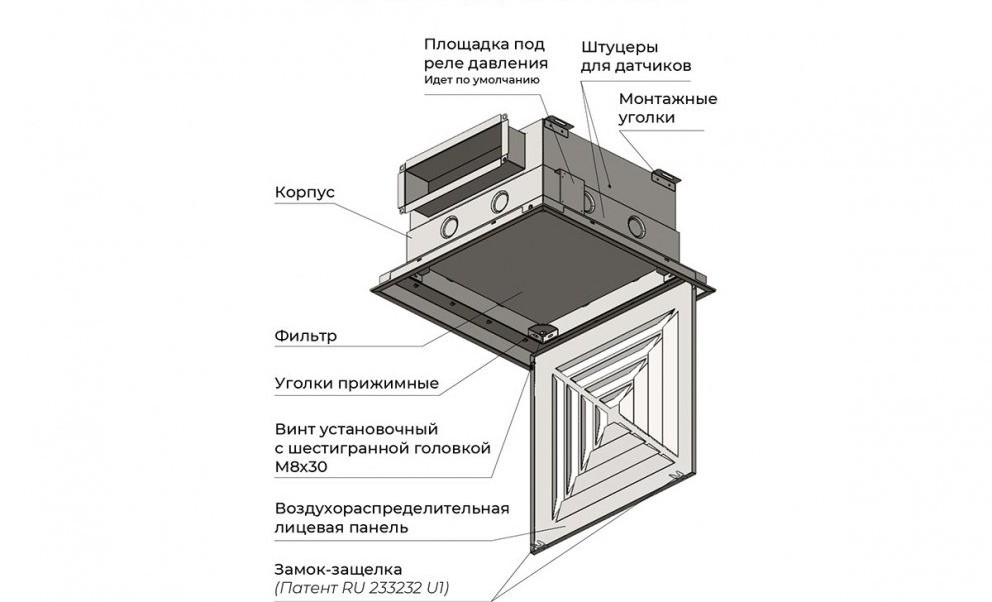

Конструкция воздухораздающих блоков Воздухораспределительная лицевая панель Уголки прижимные Фильтр Корпус Винт установочный с шестигранной головкой М8х30 Штуцеры для датчиков Площадка под реле давления Монтажные уголки Идет по умолчанию Замок-защелка (Патент RU 233232 U1) Изготавливается пять типоразмеров AIRS ВБ: 450х450; 595х595; 600х600 (Clip-in); 750х750 мм; 1200х600 мм (Clip-in).

AIRS ВБ рассчитаны на установку стандартных кассетных фильтров высокой эффективности класса Е11, Н13 или Н14 толщиной 78, 150 или 300 мм с размерами 305х305, 457х457, 610х610 и х457 мм: • 1-ВБ - под фильтр 78 мм; • 2-ВБ - под фильтр 150 мм; • 3-ВБ - под фильтр 300 мм. В зависимости от типа воздухораспределительной панели возможно осуществление двух способов подачи приточного воздуха: • неоднонаправленный («турбулентный») поток воздуха; • однонаправленный («ламинарный») поток воздуха.

При неоднонаправленном потоке воздух следует подавать через воздухораздающие блоки с фильтрами высокой эффективности, установленные в потолке или в верхней зоне стены. Потоки воздуха распространяются в различных направлениях и являются турбулентными. Происходит смешение приточного воздуха с воздухом помещения, содержащего загрязнения, выделяемые персоналом и оборудованием.

Технические характеристики

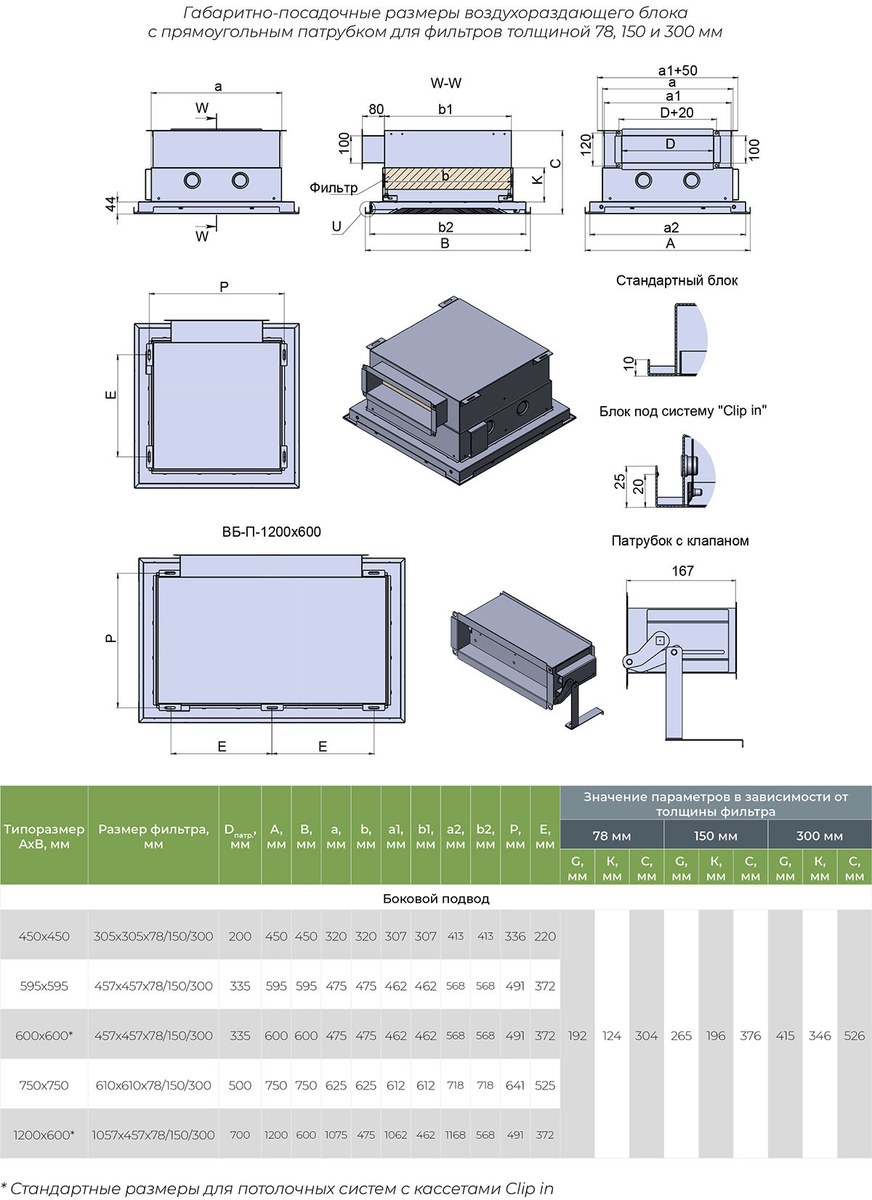

Габаритные размеры и масса

Типоразмер АхВ, мм	Размер фильтра, мм	D , патр. мм	А, мм	В, мм	а, мм	b, мм	а1, мм	b1, мм	а2, мм	b2, мм	Р, мм	Е, мм	Значение параметров в зависимости от толщины фильтра	—	—
													78 мм	150 мм	300 мм
													G, мм	G, мм	G, К, мм мм
Боковой подвод
450х450	305х305х78/150/300	200	450	450	320	320	307	307	413	413	336	220	192	265	415 346
595х595	457х457х78/150/300	335	595	595	475	475	462	462	568	568	491	372
600х600*	457х457х78/150/300	335	600	600	475	475	462	462	568	568	491	372
750х750	610х610х78/150/300	500	750	750	625	625	612	612	718	718	641	525
1200х600*	1057х457х78/150/300	700	1200	600	1075	475	1062	462	1168	568	491	372

Типоразмер	D патр.	А	В	Р	Е	W min в зависимости от толщины фильтра и способа установки	Ячейки по схемам
						W 1	W 2
						78 мм	150 мм / 300 мм / 78 мм / 150 мм 30 / 0 мм
450х450	159	450	450	336	220	266	338 / 488 / 256 / 328 4 / 78
595х595	199	595	595	491	372	302	374 / 524 / 292 / 364 / 514
600х600	199	600	600	491	372	302	374 / 524 / 292 / 364 / 514
750х750	249	750	750	641	525	356	428 / 578 / 346 / 418 5 / 68
1200х600	199*2	1200	600	491	372	302	374 / 524 / 292 / 364 / 514

Чертёж AIRS ВБ-П. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F₀ — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса

Монтаж

Модуль монтируется в подвесной потолок или на шпильках к перекрытию. Прямоугольный патрубок стыкуется с прямоугольным воздуховодом напрямую, без переходника. Фильтр устанавливается и заменяется со стороны помещения.

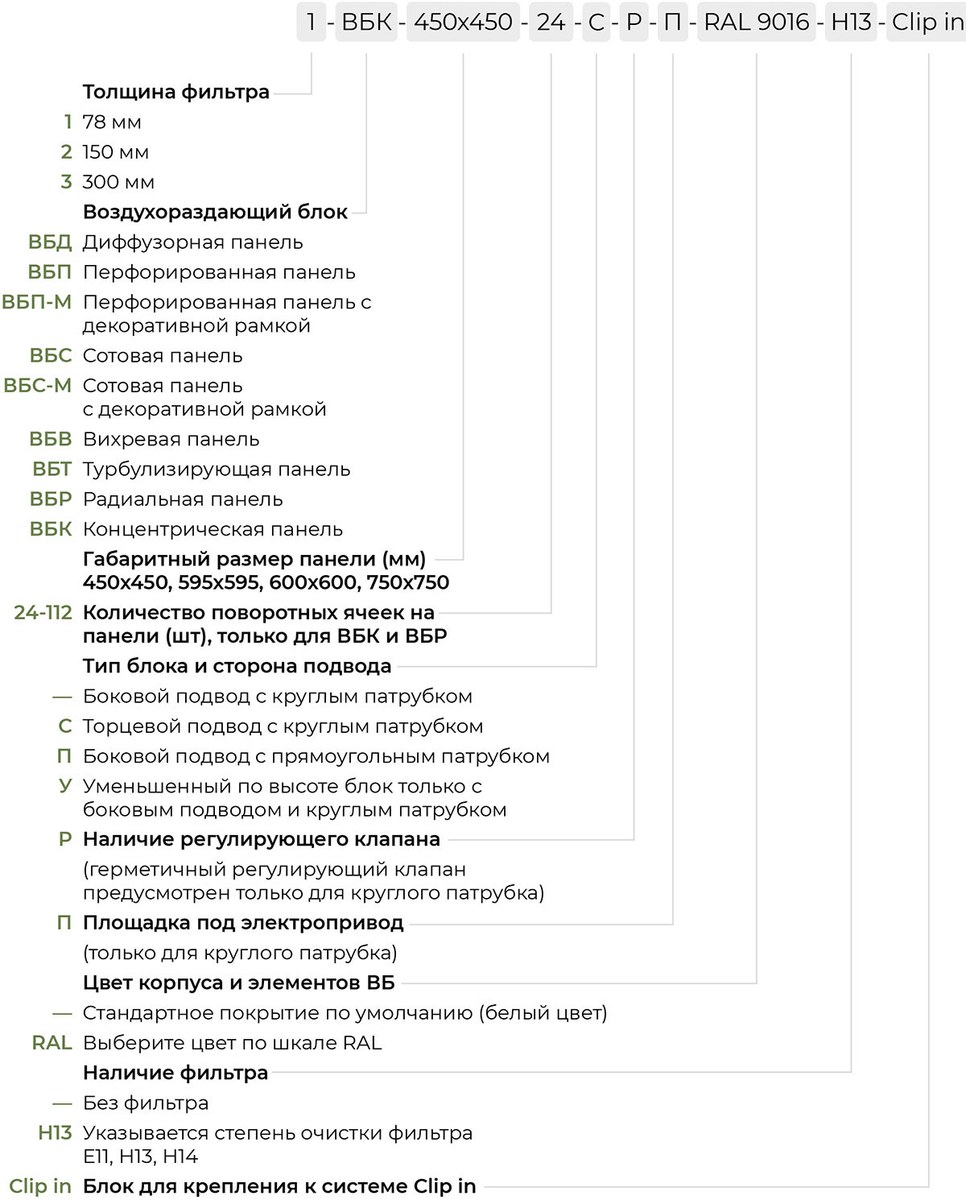

Как формируется обозначение

Документы и поставка

• Паспорт изделия — на странице товара.
• Изготовление серийное и под размеры проекта, окраска по RAL.
• Гарантия 12 месяцев, доставка по всей России.
• BIM-модель Revit — в блоке документов выше и на странице BIM-моделей воздухораспределителей.
