Описание

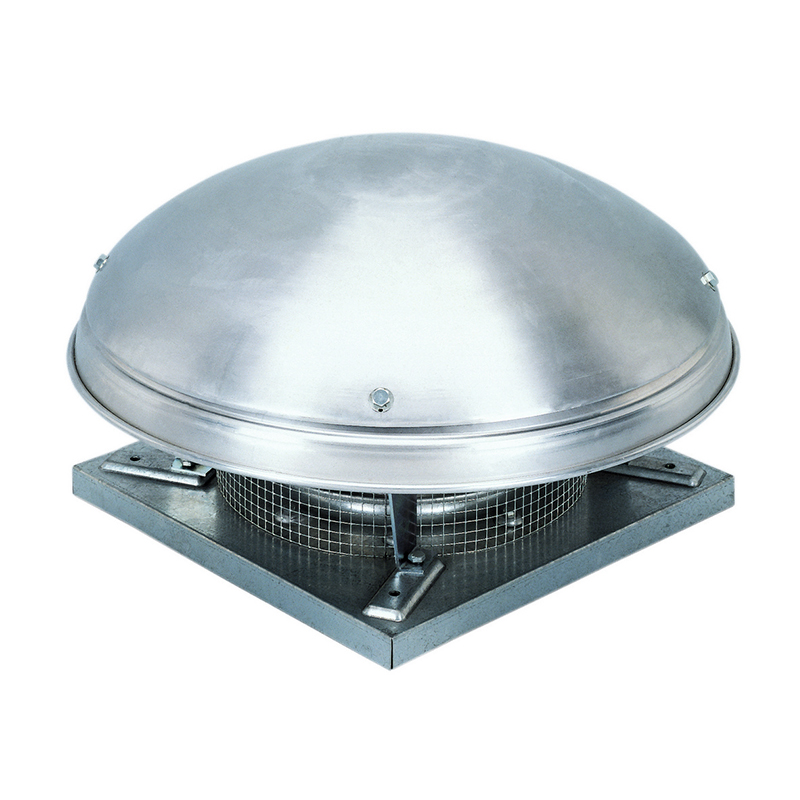

Серия крышных центробежных вентиляторов с горизонтальным выбросом воздуха CTHB / CTHT разработана специально для систем дымоудаления(1). Также, все вентиляторы могут работать в продолжительном режиме при температуре перемещаемого воздуха до 120°C*, а модели 140, 180, 200 и 225 до 200°С*.Основание вентиляторов изготовлено из оцинкованной стали, крышка – из алюминия. Все вентиляторы оснащены защитной решеткой на нагнетательной стороне.Рабочие температуры до 400 типо размера: -40°С…+40°С, от 450 до 750: -20°С…+40°С (низкотемпературное исполнение по запросу).ЭлектродвигателиВ зависимости от модели, вентиляторы комплектуются 4, 6, 8, 4/8 или 6/12 полюсными однофазными или трехфазными электродвигателями. Класс защиты IP55, класс изоляции F, с шариковыми подшипниками, не требующими обслуживания. Электродвигатели укомплектованы встроенными термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).Параметры электропитания:1ф – 230 В – 50 Гц3ф – 400 В – 50 ГцЭлектродвигатели до 400 типоразмера имеют возможность регулирования скорости при помощи напряжения. Регулирование скорости трехфазных электродвигателей осуществляется при помощи преобразователя частоты.

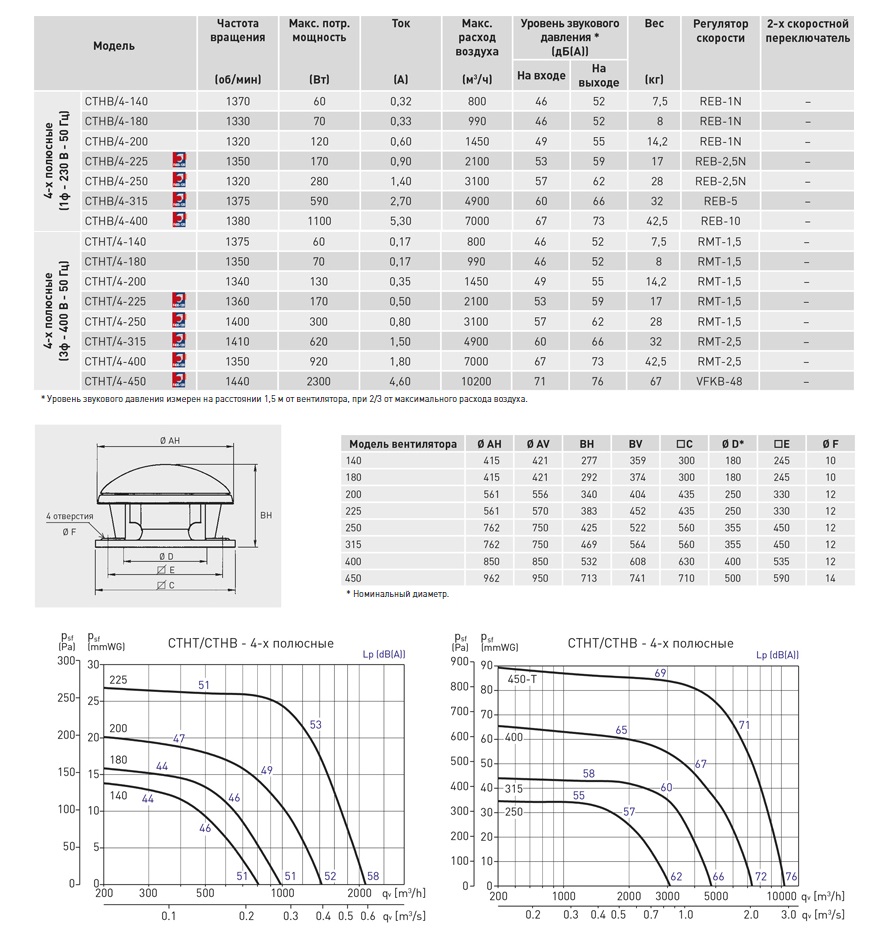

Характеристики
Материал
|
Металл |
Макс. расход воздуха (м3/ч)
|
800 |
Страна производитель
|
Испания |
Класс защиты IP
|
IP55 |
Макс. температура перемещ. воздуха. (°С)
|
200 |
Ток (А)
|
0.32 |
Класс изоляции двигателя
|
F |
Кол-во полюсов
|
4 |
Макс. площадь помещения, м2
|
210 |
Диаметр воздуховода (мм)
|
180 |
Макс. мощность (Вт)
|
60 |
Уровень звукового давления на входе (дБ(А))
|
46 |
Уровень звукового давления на выходе (дБ(А))
|
52 |
Частота вращения (об/мин)
|
1370 |
Макс. рабочая температура (°С)
|
40 |
Параметры электропитания
|
1ф-230В-50Гц |
Тип термозащиты
|
Встроенная |
Регулятор скорости (REB)
|
REB-1N |
Мин. рабочая температура (°С)
|
-40 |
Шариковые подшипники
|
Да |
Габариты (ШхВхГ)
|
415х277х415 |
Вес (кг)
|
7.5 |
ОсевойЦентробежный
|
Центробежный |
Защитная решетка
|
Да |
