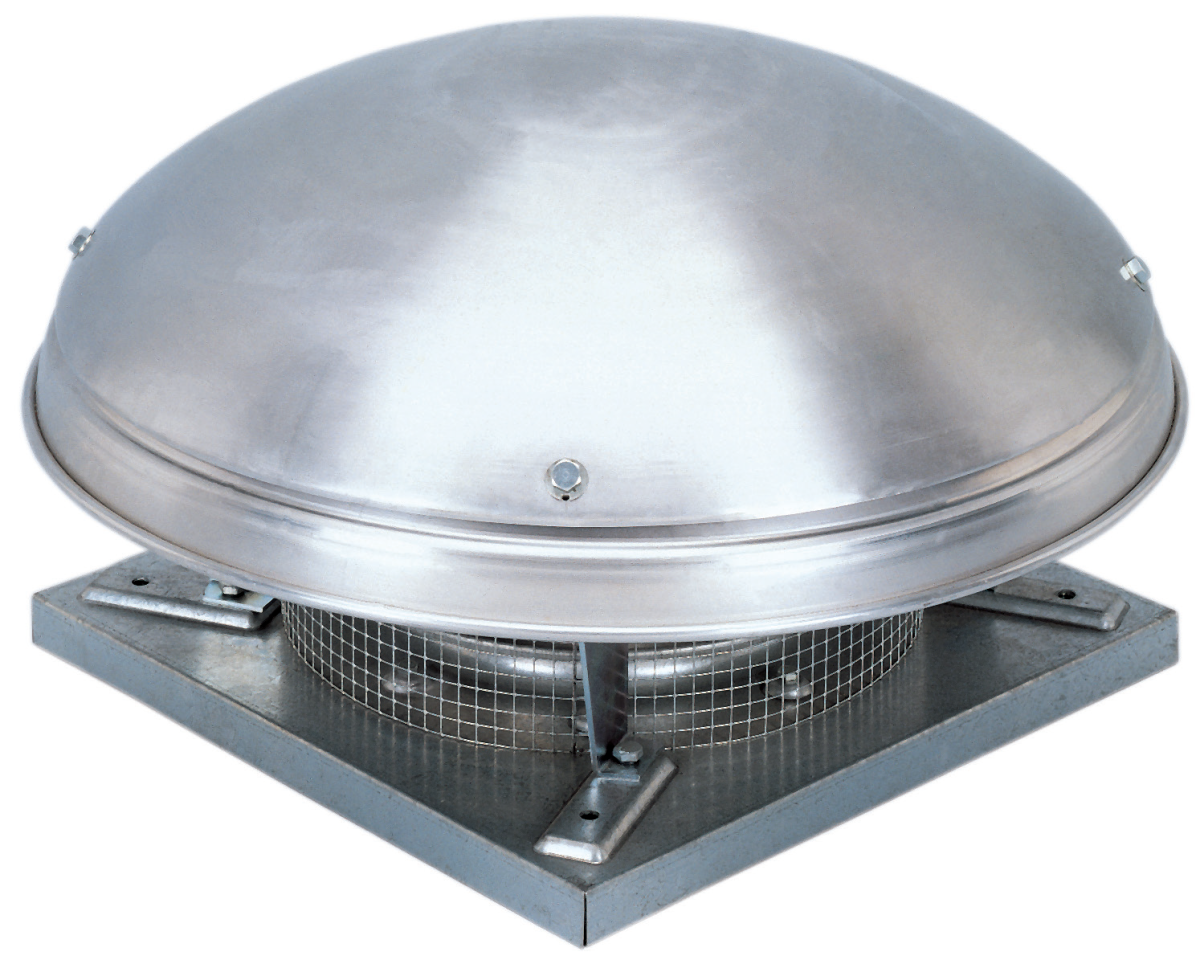

Крышный вентилятор CTHB/6-315 N
Серии крышных центробежных вентиляторов с горизонтальным выбросом воздуха CTHB-N / CTHT-N разработаны для систем дымоудале...
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Осевые вентиляторы с монтажной пластиной серии HXBR / HXTR комплектуются высокоэффективными “серповидными” крыльчатками. Крыльчатка и электродвигатель закреплены на монтажной пластине при помощи прочной стальной опоры. Со стороны входа воздуха все вентиляторы оснащены защитной решеткой. Монтажная пластина и крыльчатки до 355 типоразмера изготавливается из стали, а начиная с 400 типоразмера из алюминия. Вентилятор полностью защищен от коррозии катафоретическим покрытием и черной полиэфирной краской (1).(1) Модели 800 типоразмера поставляются с неокрашенными крыльчатками. Электродвигатели В зависимости от модели, вентиляторы комплектуются 2, 4, 6, 8 или 12 полюсными однофазными или трехфазными электродвигателями. Класс защиты IP44 (модели от 200 до 355) или IP54 (модели от 400 до 800), класс изоляции F. Однофазные модели укомплектованы встроенной термозащитой, трехфазные - встроенными термоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно). Однофазные модели оснащены конденсатором, расположенным в клеммной коробке. Параметры электропитания: 1ф - 230 В - 50 Гц 3ф - 400 В - 50 Гц В зависимости от модели, электродвигатели могут иметь возможность регулирования скорости (см. Технические характеристики). Дополнительная информация Стандартное направление движения воздуха “А”: электродвигатель - крыльчатка. По запросу Направление движения воздуха “B”: крыльчатка - электродвигатель.
Характеристики
|
Материал |
Металл |
|
Макс. расход воздуха (м3/ч) |
5080 |
|
Страна производитель |
Испания |
|
Уровень звукового давления (дБ(А)) |
61 |
|
Класс защиты IP |
IP54 |
|
Ток (А) |
1.2 |
|
Класс изоляции двигателя |
F |
|
Кол-во полюсов |
4 |
|
Диаметр крыльчатки (мм) |
400 |
|
Макс. мощность (Вт) |
268 |
|
Частота вращения (об/мин) |
1395 |
|
Макс. рабочая температура (°С) |
65 |
|
Параметры электропитания |
1ф-230В-50Гц |
|
Тип термозащиты |
Встроенная |
|
Регулятор скорости (REB) |
REB-2,5 |
|
Мин. рабочая температура (°С) |
-40 |
|
Регулятор скорости (RMB) |
RMB-1,5 |
|
Тип |
На пластине |
|
Габариты (ШхВхГ) |
500x500x212 |
|
Вес (кг) |
9 |
|
ОсевойЦентробежный |
Осевой |
|
Защитная решетка |
Да |
