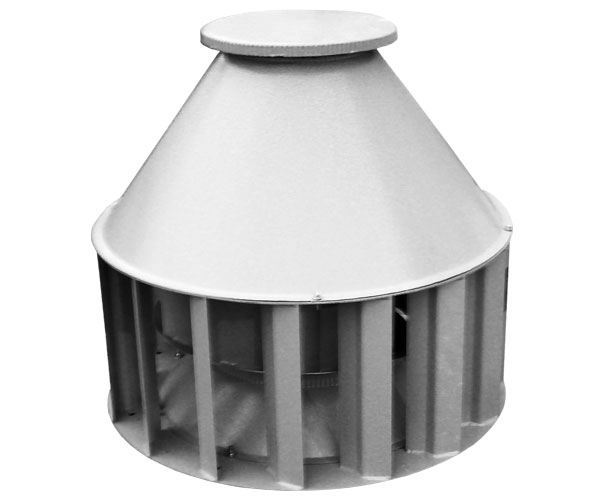

Крышные вентиляторы ВКРС

Крышные вентиляторы ВКРС

ВКР (3,55…12,5) ДУ предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Характеристики

• Одностороннего всасывания
• Выход потока в стороны
• Назад загнутые лопатки колеса
• Количество лопаток — 6 или 9

ВКРС (3,55…12,5) ДУ — предназначенные для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение до 120 минут и до 600°C в течение 90 минут, выполнены по ТУ 4861-024-78595458-2016. Вентиляторы ВКР ДУ, ВКРС ДУ, ВКРФ во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%. При работе вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует. Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3. Окружающая среда должна быть невзрывоопасна, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию. Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределами зоны постоянного пребывания людей. Условия эксплуатации Температура окружающей среды от –40°C до +40°C, относительная влажность до 100% при температуре 25°C. Вентиляторы изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150. Габаритные, установочные и присоединительные размеры вентиляторов приведены в таблицах 1 и 2 и на рисунках 1 и 2.

Габаритные и присоединительные размеры

[gallery size="medium" link="file" ids="42529,42530,42531,42532"]

Области аэродинамических параметров

[gallery size="medium" link="file" ids="42533,42534"]
