Круглый щелевой диффузор для гипсокартона ACD-МК

Теневой вентиляционный диффузор ACD предназначен для установки в навесной потолок из гипсокартона. Диффузор применяется как для притока с вертикальной подачей воздуха, так и для вытяжки.

Конструкция и материалы

• Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода

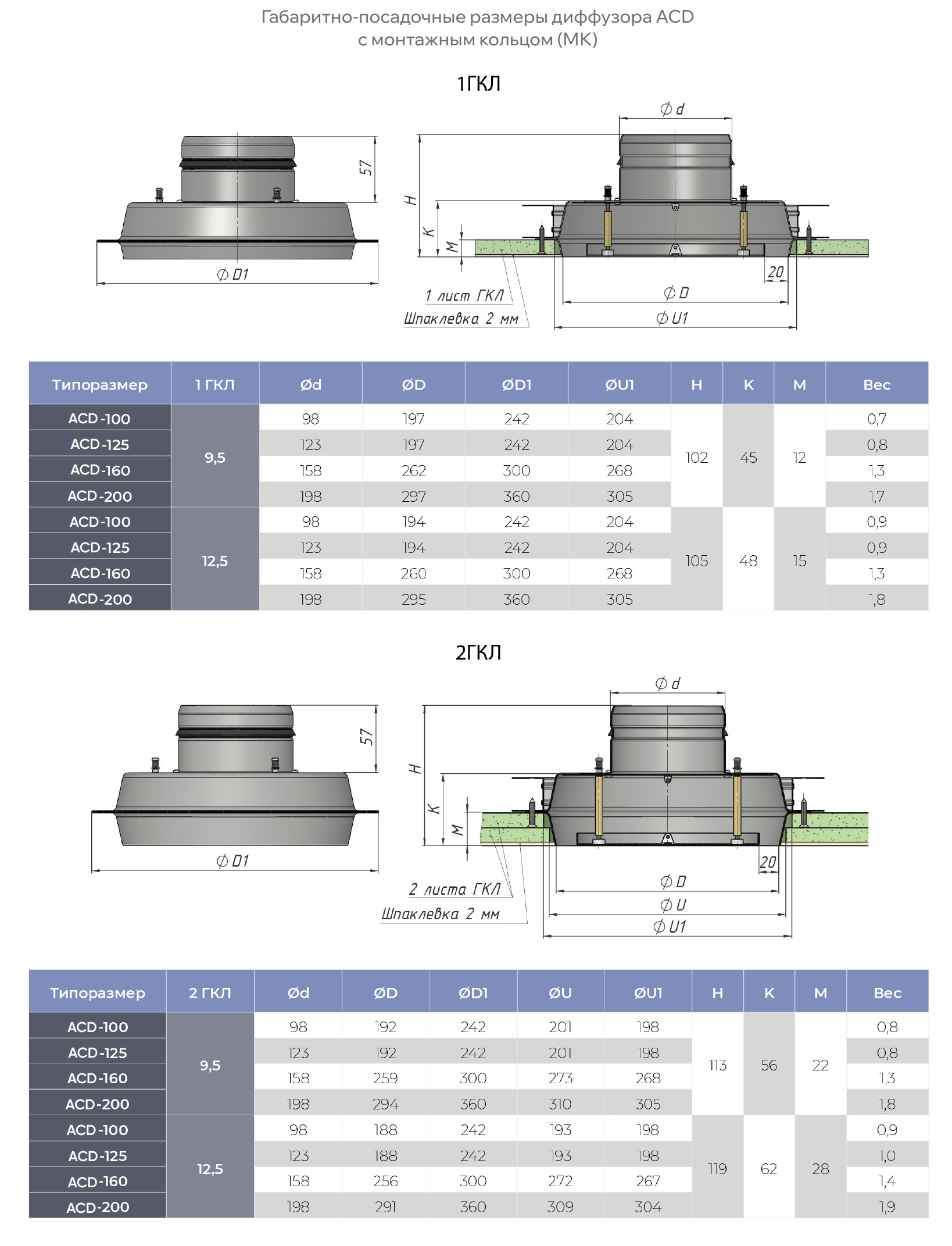

• Варианты установки под 1 или 2 слоя ГКЛ толщиной 9,5 или 12,5 мм
• Лицевая панель крашеная или под декоративную вставку
• Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера - минимализм

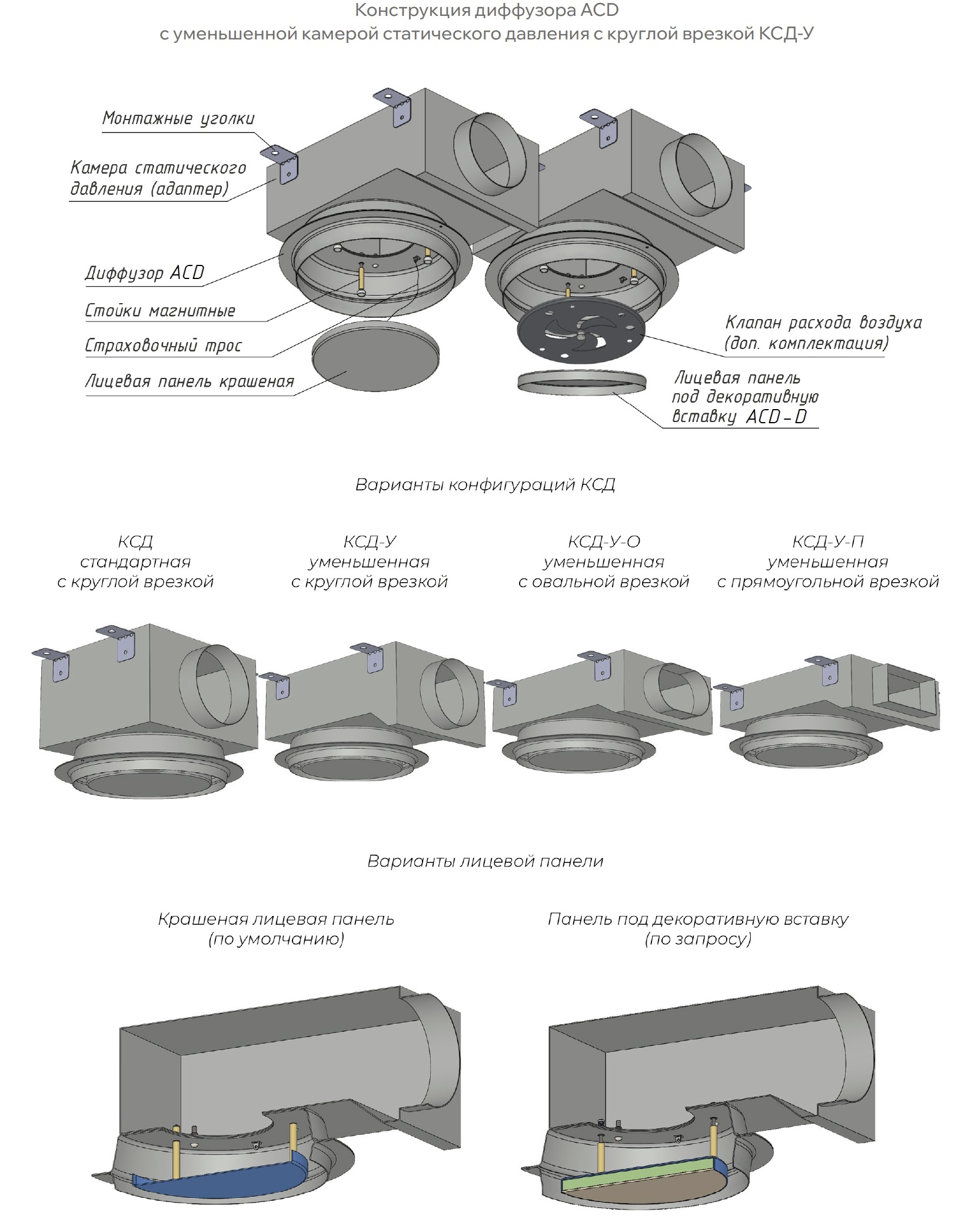

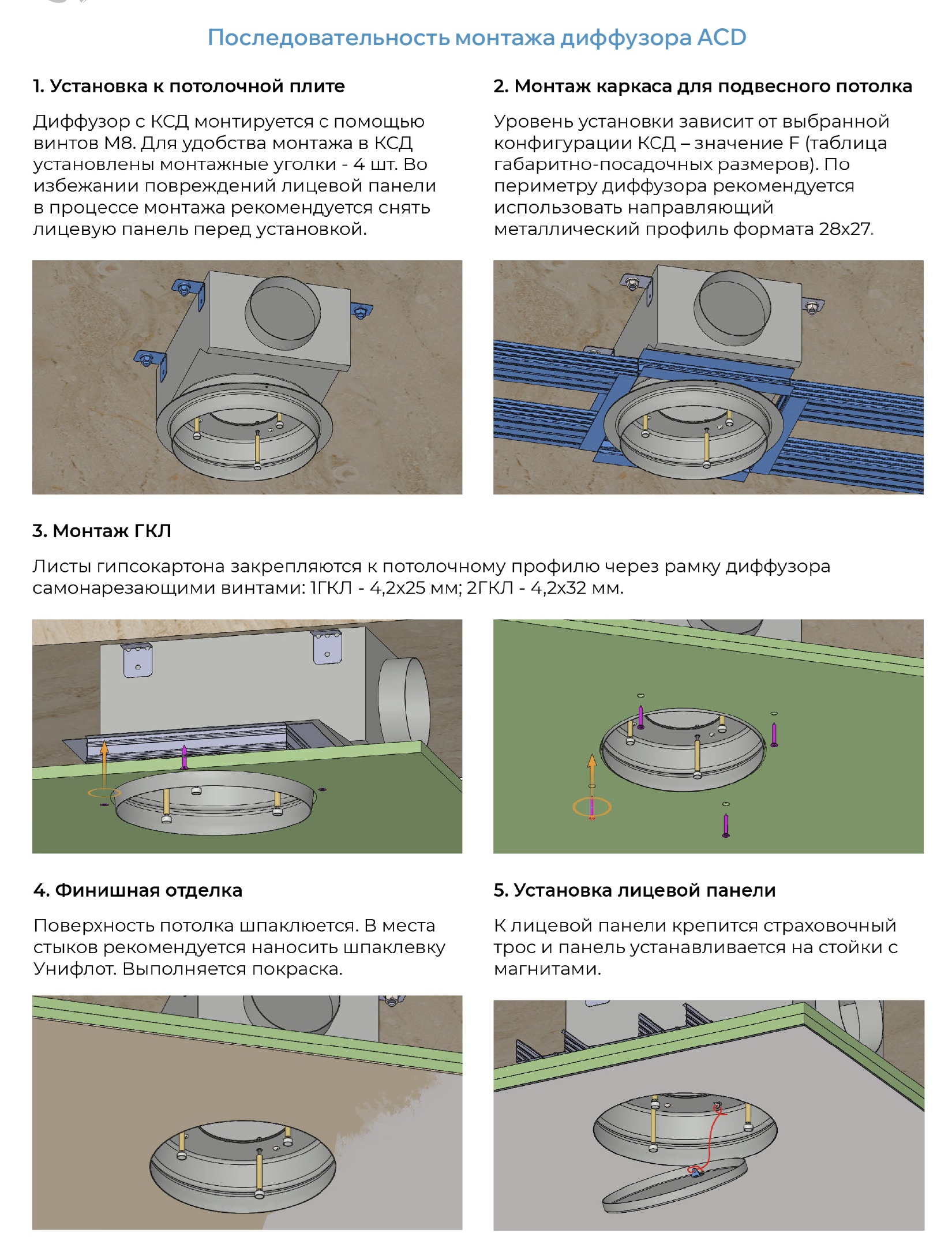

• Возможность подключения к воздуховоду напрямую с помощью монтажного кольца (МК) или посредством адаптера (КСД)

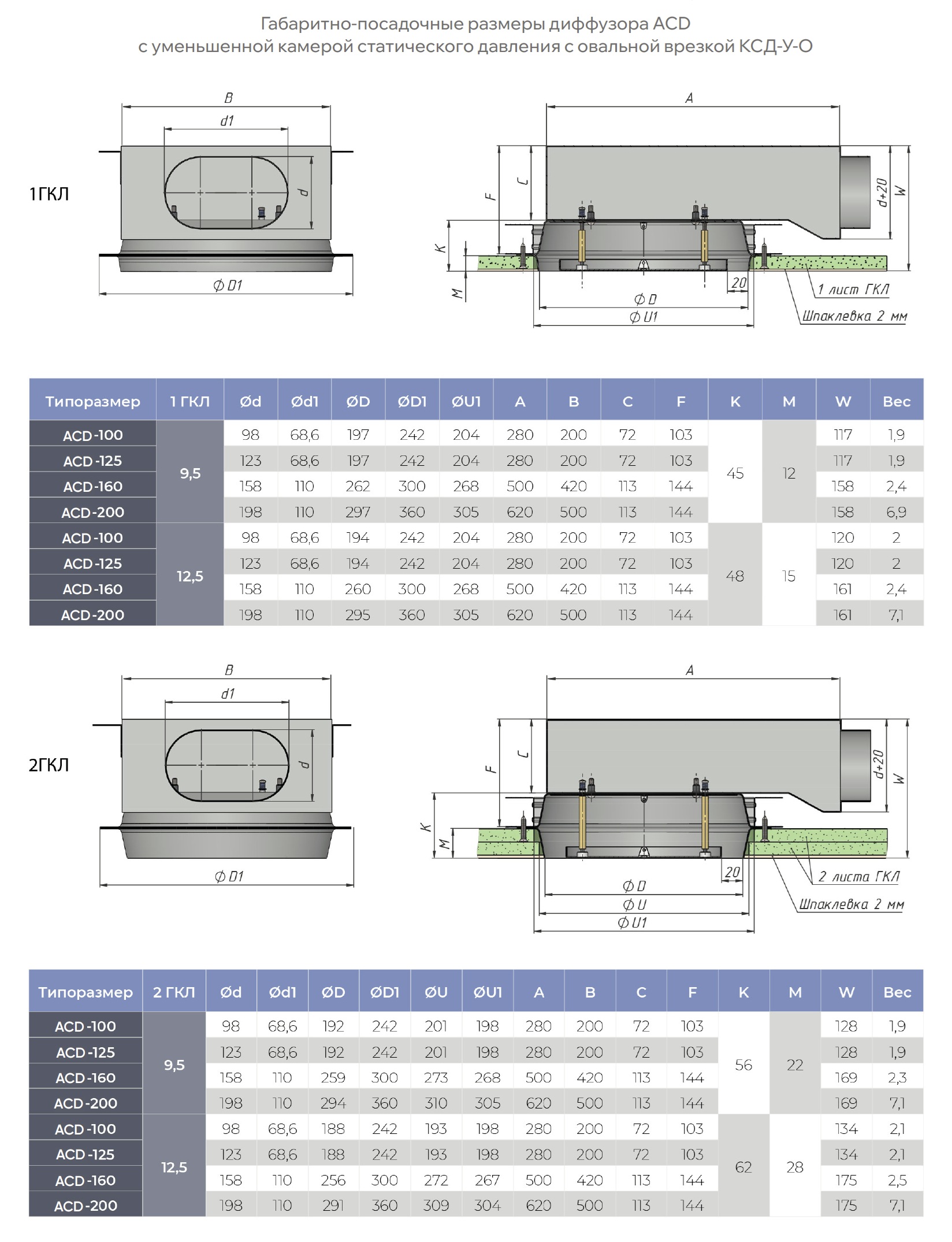

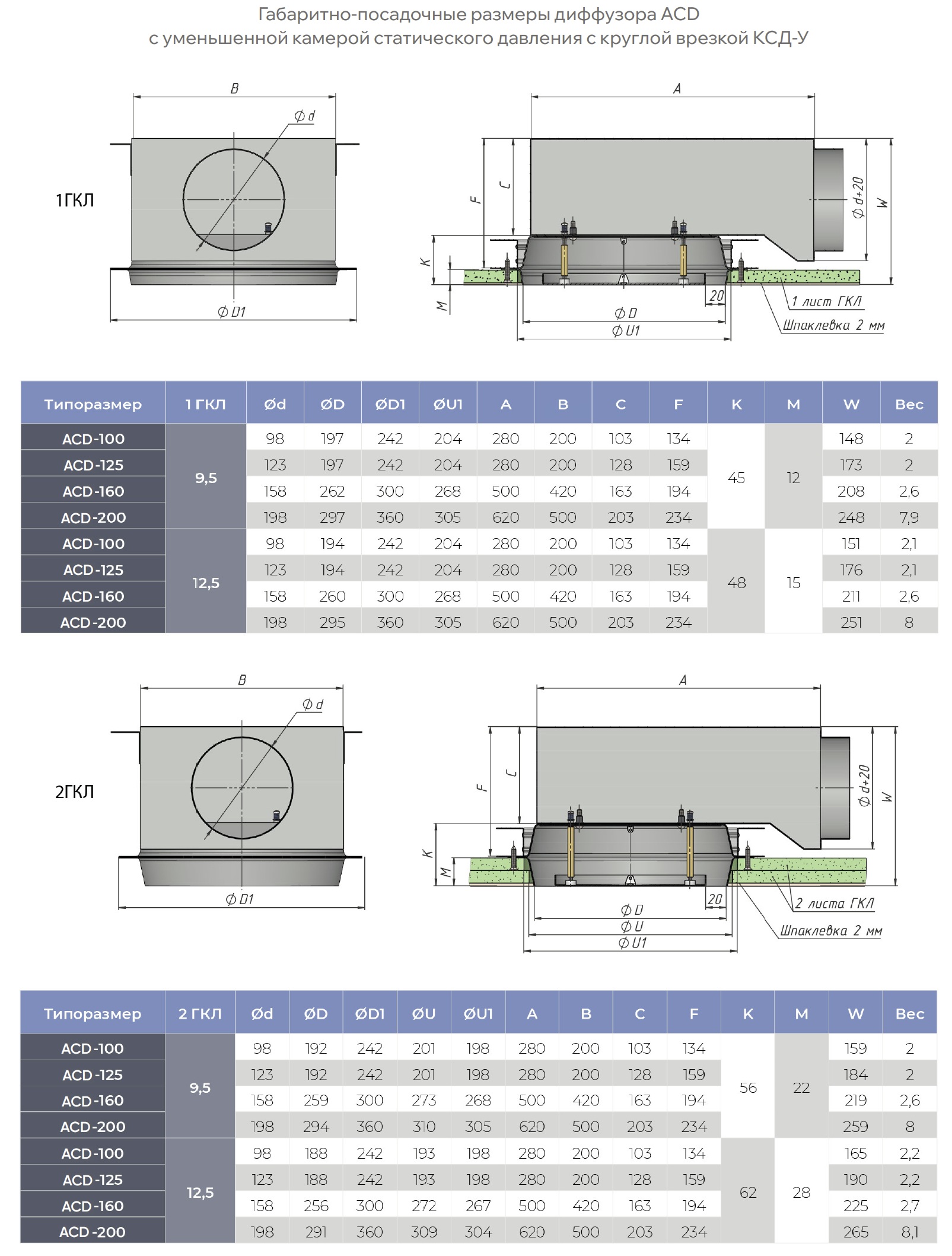

• Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения потолков до 106 мм
• Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции
• Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха
• Покрытие диффузора порошковая полиэфирная эмаль RAL 9016M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера
• Материал изготовления – оцинкованная сталь 0,9 мм

камера статического давления (КСД/КСР)

клапан расхода воздуха

декоративная вставка

выбор лицевой панели

Что это даёт

Где применяется

После отделки на виду остаётся только тонкая теневая щель — корпус полностью скрыт в потолке.

• Квартиры и дома с дизайнерским ремонтом
• Натяжные и гипсокартонные потолки
• Отели, рестораны, шоурумы
• Там, где видимая решётка недопустима

Как подобрать

• Размер — по расходу воздуха на диффузор при скорости 2–3 м/с в живом сечении
• Тип — приточный, вытяжной или универсальный; для натяжных потолков — теневые и скрытые
• Цвет — белый RAL 9016 или любой по RAL
• Для регулировки расхода добавьте адаптер с клапаном

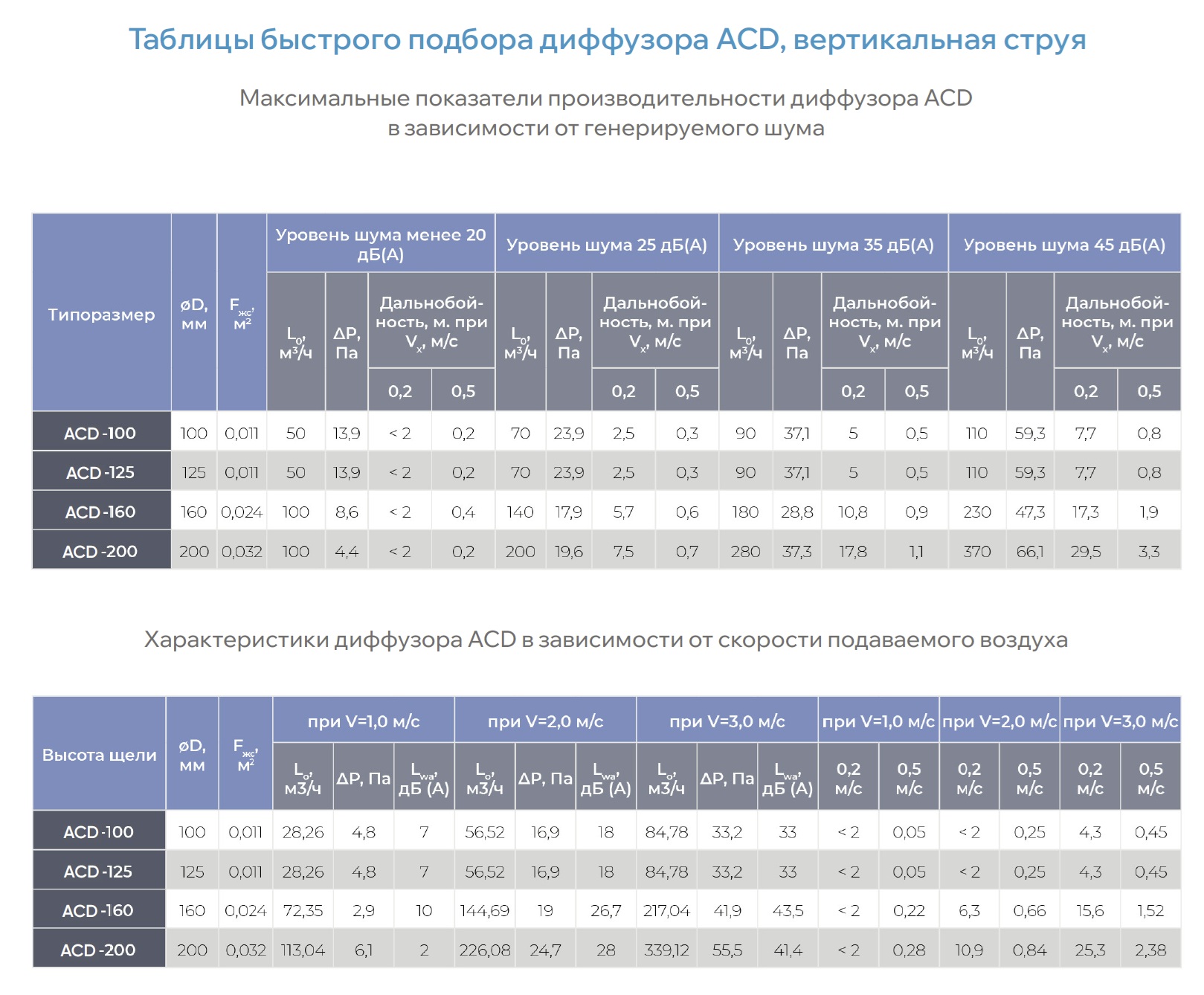

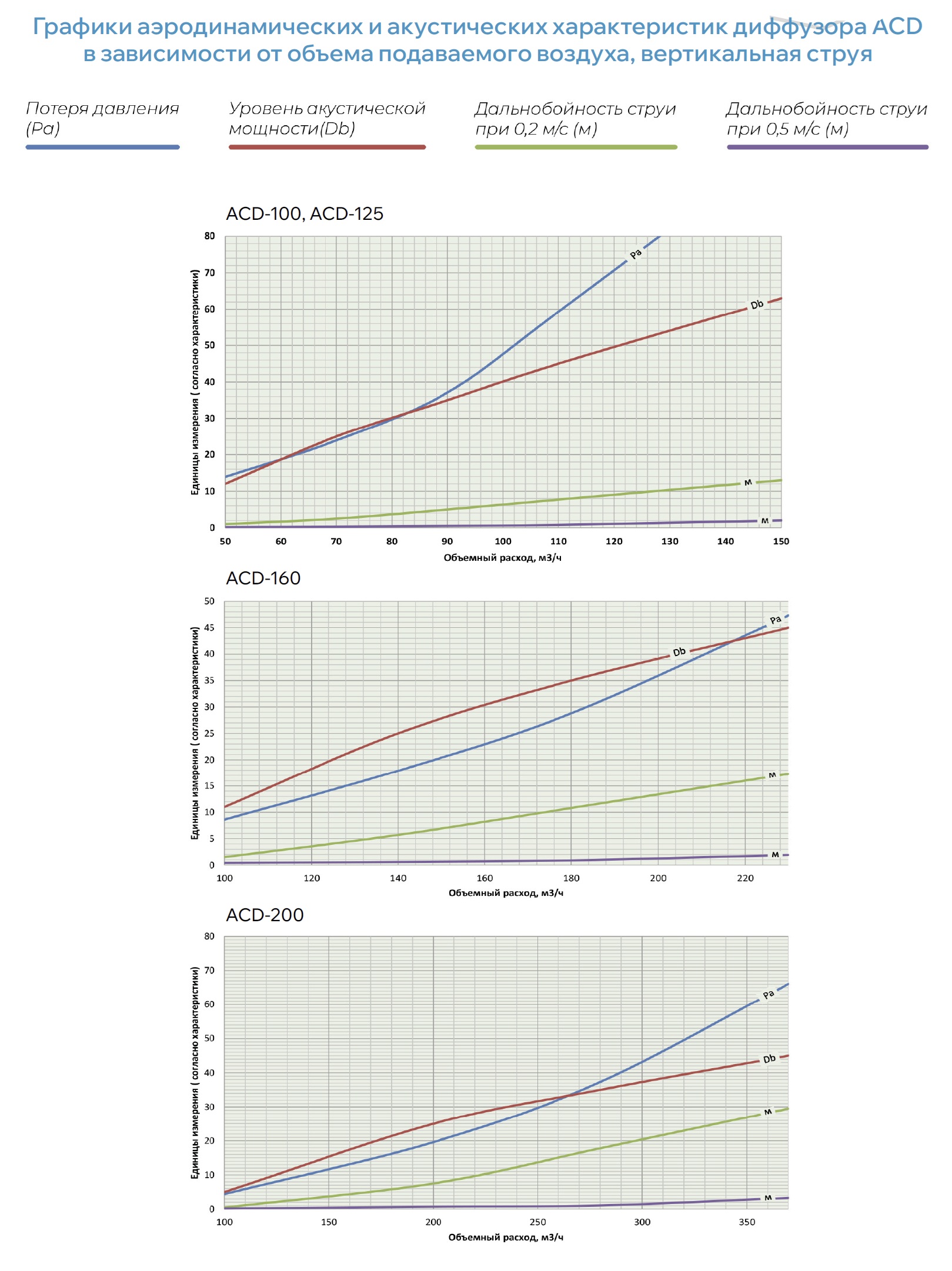

Технические характеристики

Важно знать
