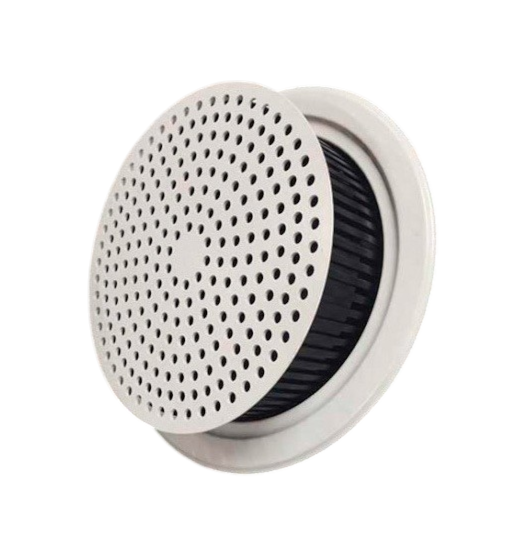

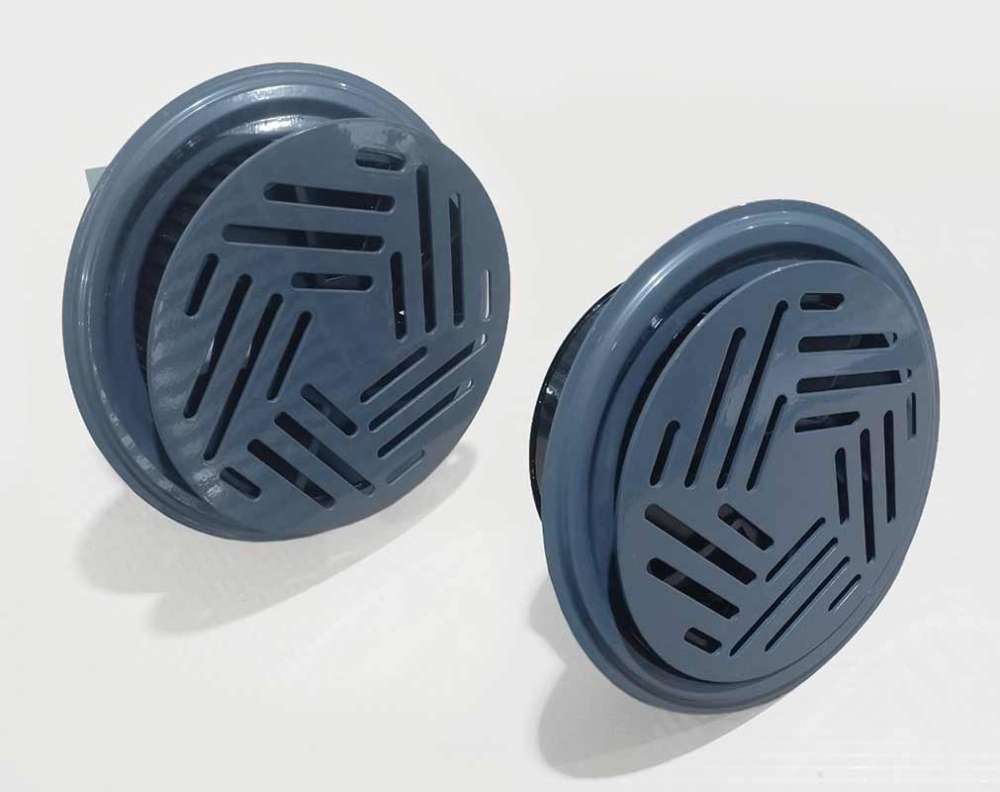

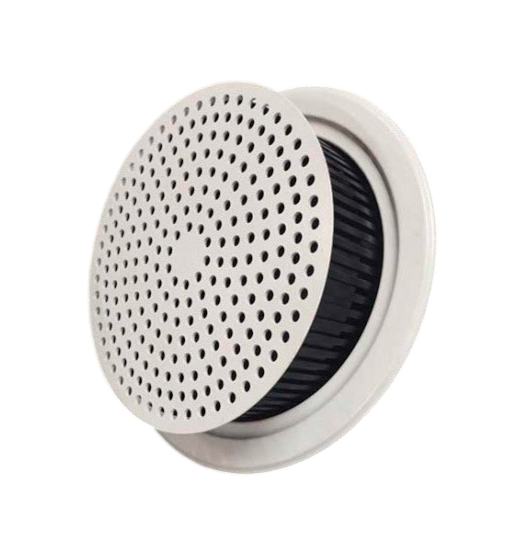

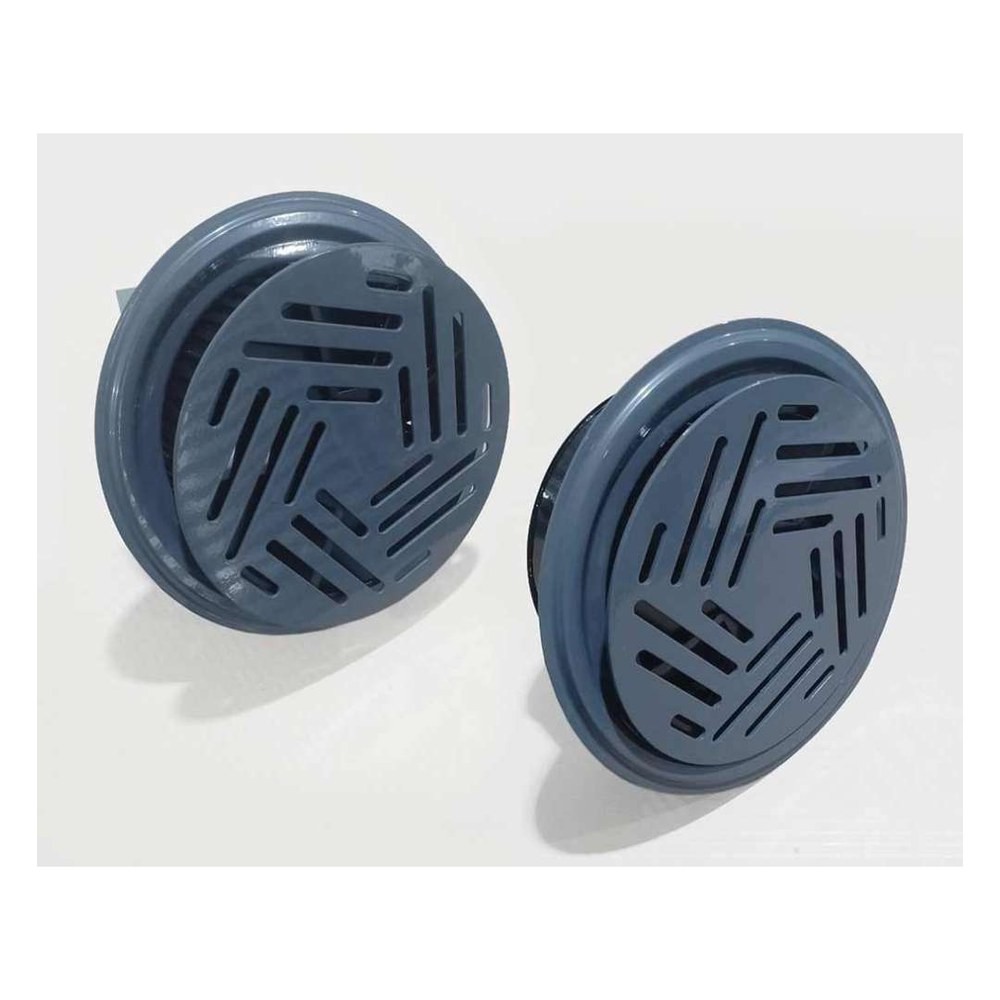

Круглый напольный диффузор AND

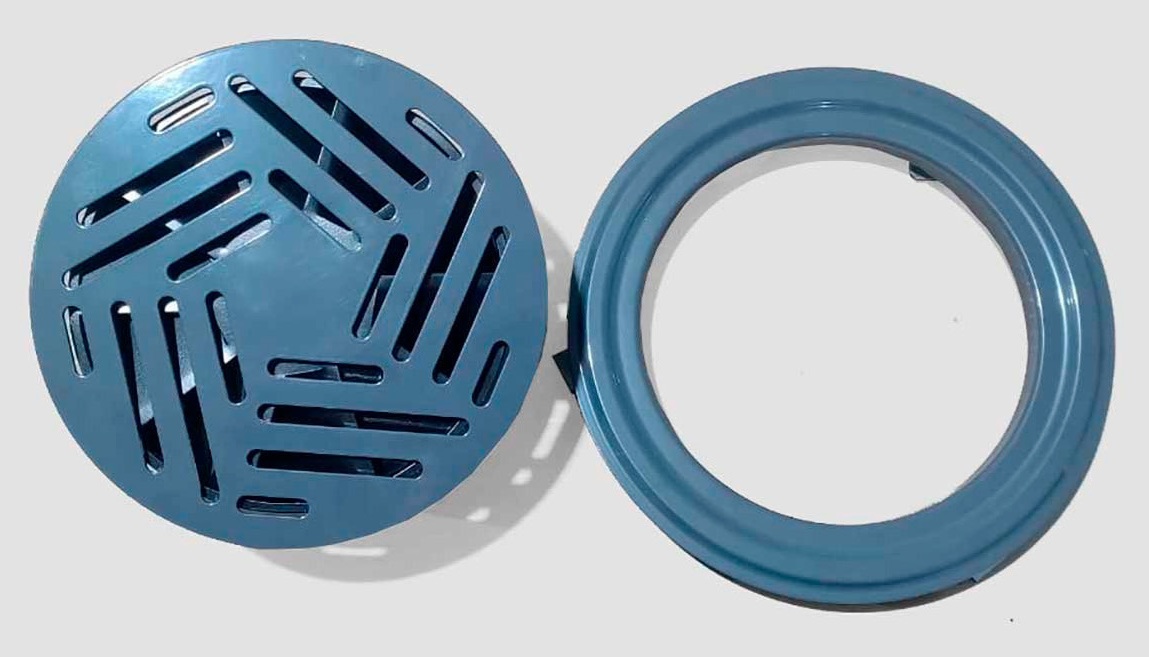

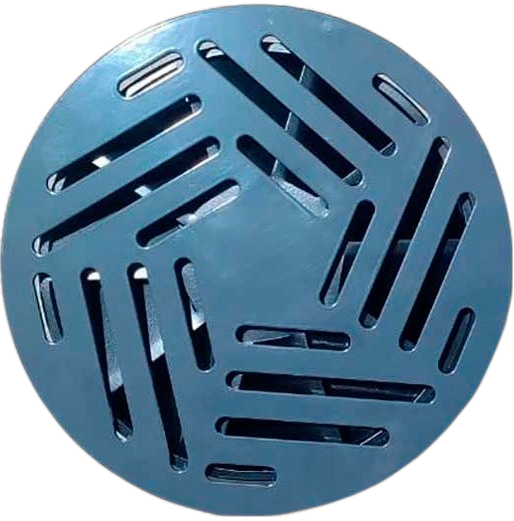

Круглые вихревые диффузоры AND предназначены для напольного монтажа и используются в системах вентиляции с постоянным и переменным расходом. Вихревой режим течения приточного воздуха на выходе из диффузора позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Диффузор изготавливается из оцинкованной и состоит из воздухораздающей панели и панели с закручивающими лопатками. Лицевая панель диффузора по умолчанию изготавливается с круглой перфорацией. По запросу возможно изготовить панель с любым рисунком. Для подключения к системе воздуховодов диффузоры комплектуются адаптером- КСД или КСР. Адаптер является элементом систем вентиляции и кондиционирования воздуха, они обеспечивает равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Конструкция и материалы

• Напольное исполнение — подача воздуха снизу вверх
• Усиленный корпус, рассчитанный на пешеходную нагрузку
• Регулировка расхода воздуха центральным диском
• Применяется в системах вытеснительной вентиляции

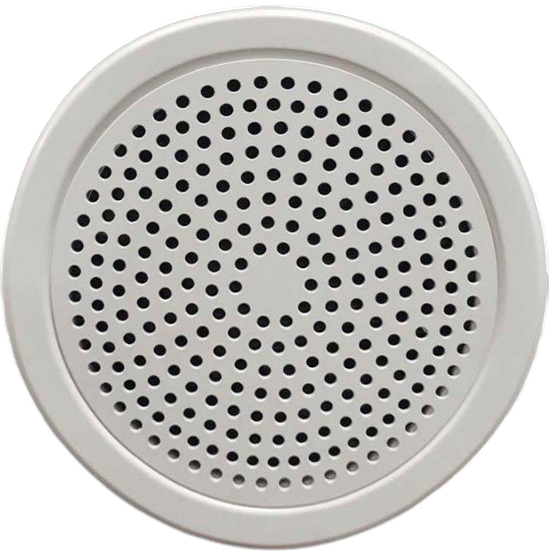

• Окраска по шкале RAL, базовый — RAL 9016М матовый

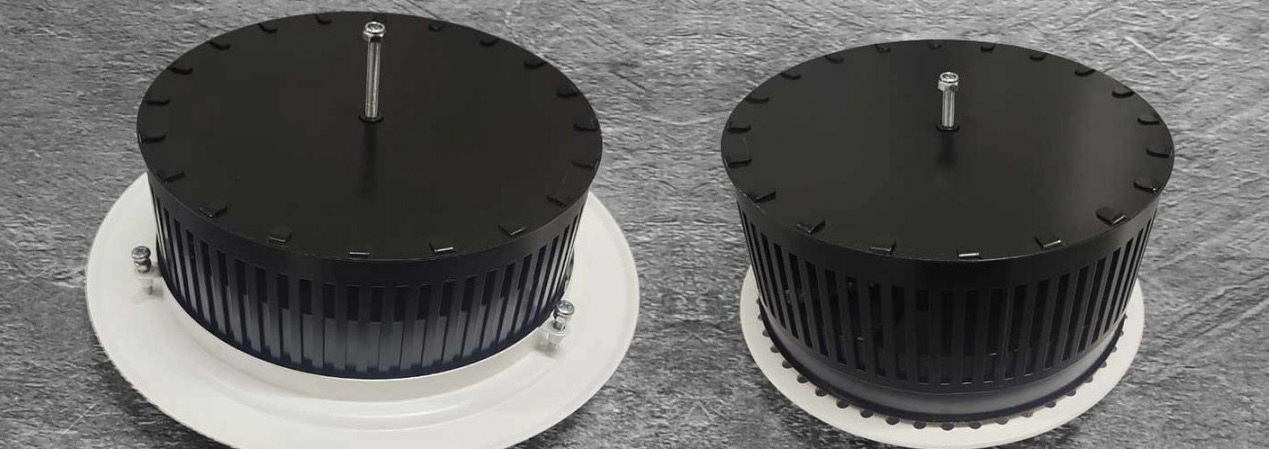

камера статического давления (КСД/КСР)

Что это даёт

Где применяется

Подача снизу вверх: воздух поднимается вдоль остекления и отсекает холодные потоки от окон.

• Панорамное остекление, зимние сады
• Фальшполы в офисах и серверных
• Витрины и входные группы

Как подобрать

• Размер — по расходу воздуха на диффузор при скорости 2–3 м/с в живом сечении
• Тип — приточный, вытяжной или универсальный; для натяжных потолков — теневые и скрытые
• Цвет — белый RAL 9016 или любой по RAL
• Для регулировки расхода добавьте адаптер с клапаном

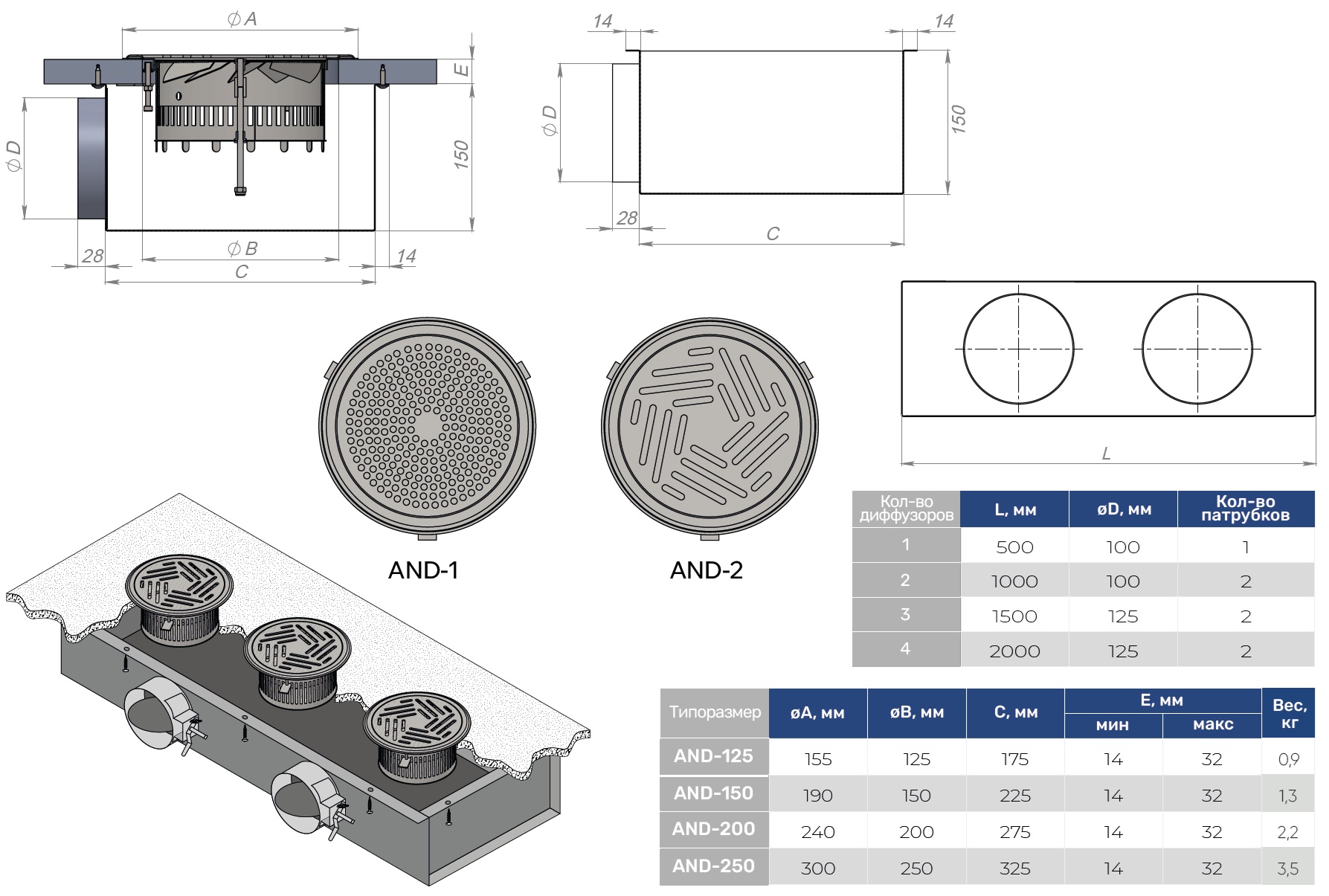

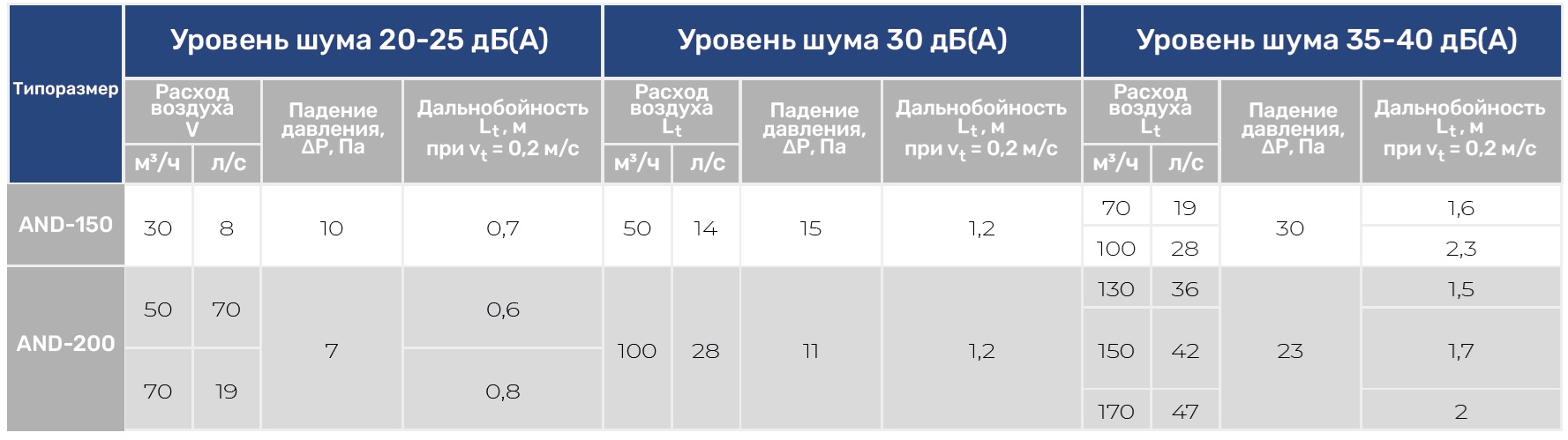

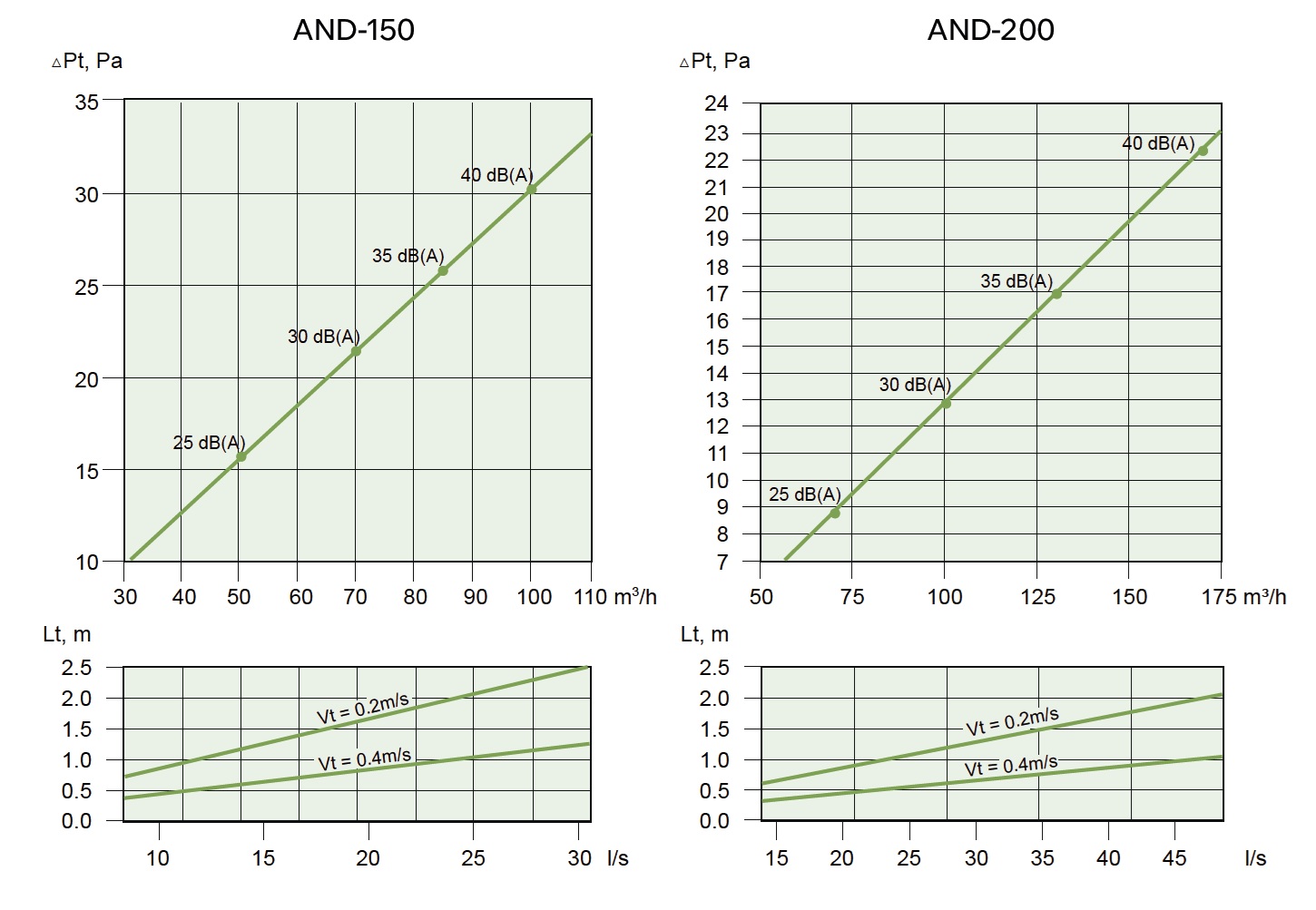

Технические характеристики

Важно знать
