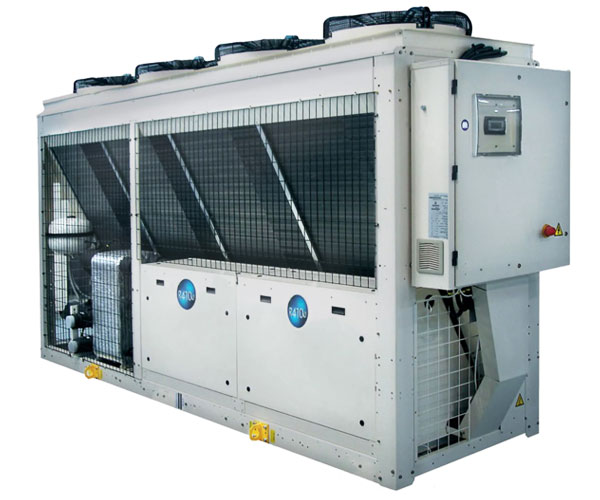

Компрессорно-конденсаторные блоки большой производительности SKB-524-1204BUSOGF/BLN 524

ККБ большой производительности SKB-524-1204BUSOGF/BLN 524

Опционально компрессорно-конденсаторные блоки комплектуются электродвигателями вентиляторов с инверторным управлением скорости вращения. Это позволяет сократить уровень энергопотребления и повысить надежность системы центрального кондиционирования.

Технические характеристики

Модель	524	604	704	804	904	1004	1104	1204
Ном. холодопроизводительность (1), кВт	149,2	172,1	198,5	225	261,4	281,2	305,2	329,9
Потребляемая мощность (компрессор), кВт	45,7	56,7	60	75,6	84,2	93	100,4	103,5
Количество контуров циркуляции хладагента	2	2	2	2	2	2	2	2
Ступени регулирования производительности	25-50 75-100	28-57 78-100	20-50 70-100	25-50 75-100	28-50 78-100	25-50 75-100	23-50 73-100	25-50 75-100
Компрессор
Количество компрессоров/ Тип компрессора				4/ Спиральный SCROLL
Марка компрессионного масла					POE
Регулирование производительности					0/100
Воздушный конденсатор
Количество теплообменников	2	2	2	2	2	2	2	2
Площадь	3,5	3,5	4,8	4,8	4,8	4,8	4,8	4,8
Вентиляторы
Количество вентиляторов	2	3	3	3	4	4	4	4
Скорость вращения вентиляторов, об/мин	900	900	900	900	900	900	900	900
Полный расход воздуха, м 3/ч	46300	63000	68300	68300	85000	80000	75500	75500
Полная потребляемая мощность, кВт	3,8	5,7	5,7	5,7	7,6	7,6	7,6	7,6
Внешнее статическое давление, Па				0 или 120 Па (**)
Подключение фреоновых коммуникаций
Диаметр подключ. вых. магистрали, дюйм	7/8"	7/8"	7/8"	7/8"	1" 1/8"	1" 1/8"	1" 1/8"	1" 1/8"
Диаметр подключ. вх. магистрали, дюйм	1" 5/8"	1" 5/8"	1" 5/8"	1" 5/8"	2" 1/8"	2" 1/8"	2" 1/8"	2" 1/8"
Транспортировочный вес, кг	1080	1300	1490	1615	1700	1825	1910	1920
Дополнительный вес HSE/SIF, кг	30/10	30/10	30/10	30/10	40/15	40/15	40/15	40/15
Длина, мм	3300	3300	4300	4300	4300	4300	4300	4300
Ширина, мм	1100	1100	1100	1100	1100	1100	1100	1100
Высота, мм	2300	2300	2300	2300	2300	2300	2300
Уровень звуковой мощности, дБ(А)	92	93	93	93	94	94	95	95
Уровень звукового давления- (10 м), дБ(А)	60	61	61	61	62	62	63	63

Основные преимущества

• Высокая надежность (агрегаты включают 2 контура циркуляции хладагента)
• Низкий уровень шума
• Малые габаритные размеры
• Низкий уровень энергопотребления
• Различные варианты акустических исполнений
• Различные варианты исполнений по уровню энергоэффективности

Функциональные характеристики

• Агрегат с воздушным охлаждением конденсатора (-18..+49°С)
• Вентиляторы с инвертором (опция)
• Подключение к сетям Modbus, LonWorks, BACnet
• Спиральный компрессор Scroll
• Порт RS-485 для подкючения к сети
• Стандартное, малошумное, особо малошумное акустическое исполнение (BLN 61-63 дБ(А), LN 54-57 дБ(А), ELN 51-53 дБ(А))

Стандартная комплектация 1b — Часовая карта 1m — Цифровые преобразователи давления и температуры 1d — Комплект для подключения к BMS (Протокол Modbus) 1n — Контроль производительности при высокой температуре окружающей среды 1r — Реле контроля чередования фаз 1w — Трансформатор цепи управления 400 В/230 В 1yb — Запись данных в память 1aa — Силовая цепь без использования нейтрального провода 1ab — Контроль часовой наработки компрессоров 1ac — Главный силовой выключатель 2a — Блок заправлен азотом 2l — Испытание агрегата в соответствии со стандартом PED 6b — Корпус для компрессора 8a — Антивибрац. опоры, резиновые 10b — Упаковка в ПЭТ пленку 11a — Комплект погрузки с крана 11b — Комплект для погрузки с помощью вилочного погрузчика Дополнительная комплектация 1a — Пульт ДУ (Вкл/Выкл); 1da — Комплект для подключения к BMS (протокол Lonwork) 1e — Комплект для подключения к BMS (протокол BACnet) 1ae — Автоматический прерыватель 1f — Система плавного запуска компрессора Softstarter; 1h — Низкотемп. комплект до -18 С 1s — Блок конденсаторов для корректировки коэффициента мощности; 1u — Токовая защита компрессоров от перегрузки 1k — Модуль GSM для отправки SMS сообщений 2f — Манометры на стороне низкого и высокого давления (LP и HP) 5с — Медные пластины теплообменника конденсатора 5ab — Лакокрасочное покрытие для условий агрессивной среды 5h — Защитная решетка теплообменника конденсатора 5p — Сетка для охлаждения теплообменника конденсатора 6a — Звукоизол. кожух компрессора 8b — Пружинные виброизол. опоры 10a — Деревянный самонесущий ящик 10ab — Деревянная самонесущая упаковочная клетка 10c — Полиэтиленовый мешок + соль 10d — Антибактериальная обработка деревянной упаковки
