Описание
Компактные приточно-вытяжные установки с рекуперацией RWC предназначены для улучшения качества воздуха в закрытых помещениях и одновременного сбережения тепловой энергии. Установки полностью отвечают современным требованиям воздухообмена на рабочих местах и в жилых помещениях.
Установки RWC рекомендуется применять в общественных и жилых зданиях. Установки предназначены для эксплуатации только в помещении при температуре окружающей среды от 0 °С до +45 °С. Температура перемещаемой среды без использования преднагрева от -20 °С до +45 °С.

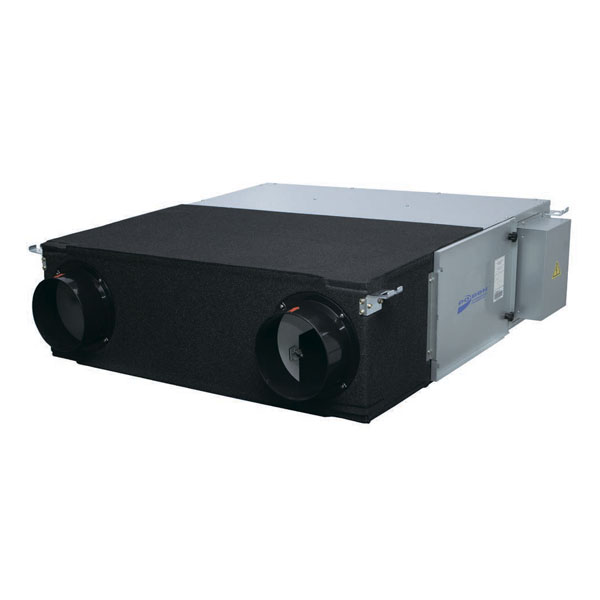

Приточно-вытяжная установка RWC состоит из корпуса, центробежного вентилятора, рекуператора, фильтра (класс фильтрации EU3), блока управления и проводного пульта управления с LCD (ЖК-дисплеем). Электрический нагреватель входит в комплект поставки (встроенный для моделей RWC-250-HE ~ RWC-500-HE и выносной для RWC-600-HE-AH ~ RWC-1000-HE-AH).
Корпус RWC изготовлен из гальванизированной стали с толщиной панелей 20 мм.
Монтаж установки осуществляется горизонтально под потолком (и вертикально на стене).
Основные преимущества установок RWC:
-
Установки RWC совмещают функции обеспечения подачи свежего воздуха в помещение и удаления из него отработанного. Универсальность установки в совокупности с компактными размерами позволяет применять ее в условиях ограниченного пространства.
-
Установки RWC обладают высоким уровнем рекуперации тепловой энергии, что позволяет обеспечивать эффективный воздухообмен при сокращении энергопотребления кондиционерами и отопительными приборами.
-
Электрический нагреватель позволяет эффективно восстанавливать потери тепловой энергии и максимально сохранять ее. Благодаря чему нахождение людей внутри помещения становится комфортным, улучшается качество воздуха и сохраняются на должном уровне показатели влажности и температуры, а также уменьшаются нагрузки на систему кондиционирования, отопления.
-
Перемещение воздуха по системе вентиляции может создавать дополнительный шум, поэтому установка RWC, за счет моноблочной конструкции и встроенной шумоизоляции, способствует снижению шумовой нагрузки в обслуживаемых помещениях.
-
Установки RWC позволяют обеспечить воздухообмен в закрытых помещениях и при перепланировке существующих рабочих зон.
-
Интеграция в “Умный Дом” – ModBus RS-485. У ПВУ RWC есть возможность подключения к системе «Умный Дом» по ModBus RS-485. Удаленно можно пользоваться всеми функциями ПВУ, как с пульта управления установкой.
Характеристики
Габаритные и присоединительные размеры RWC
|
Модель |
A |
В |
С |
D |
E |
F |
G |
H |
I |
ØM |
|
RWC-250-HE |
670 |
885 |
720 |
815 |
1075 |
342 |
112 |
270 |
784 |
150 |
|
RWC-350-HE |
810 |
885 |
860 |
815 |
1075 |
482 |
112 |
270 |
924 |
150 |
|
RWC-400-HE |
||||||||||
|
RWC-500-HE |
997 |
966 |
1045 |
905 |
1130 |
728 |
138 |
312 |
1106 |
200 |
|
RWC-600-HE-AH |
||||||||||
|
RWC-800-HE-AH |
885 |
1322 |
936 |
1252 |
1488 |
430 |
172 |
396 |
995 |
250 |
|
RWC-1000-HE-AH |
1132 |
1322 |
1186 |
1252 |
1488 |
681 |
172 |
396 |
1246 |
250 |
* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.
Технические характеристики RWC
|
Модель |
RWC-250-HE |
RWC-350-HE |
RWC-400-HE |
RWC-500-HE |
RWC-600-HE-AH |
RWC-800-HE-AH
|
RWC-1000-HE-AH |
|
|
Электропитание RWC, В-Ф-Гц |
220 – 1 – 50 |
220 – 1 – 50 |
220 – 1 – 50 |
220 – 1 – 50 |
220 – 1 – 50 |
220 – 1 – 50 |
220 – 1 – 50 |
|
|
Электропитание внешнего (дополнительного) электронагревателя, В-Ф-Гц |
– |
380 -3 – 50 |
380 -3 – 50 |
380 -3 – 50 |
||||
|
Охлаждение |
Эффективность теплопереноса, % |
68/69/71 |
67/69/72 |
68/69/72 |
67/68/71 |
67/68/71 |
68/69/73 |
68/69/73 |
|
Энтальпия теплопереноса, % |
51/53/55 |
51/53/55 |
51/53/55 |
51/53/55 |
51/53/55 |
51/53/55 |
51/53/55 |
|
|
Обогрев |
Эффективность теплопереноса, % |
75/76/77 |
73/75/77 |
74/75/77 |
73/74/76 |
73/74/76 |
74/75/77 |
74/75/77 |
|
Энтальпия теплопереноса, % |
57/58/60 |
56/59/60 |
56/59/60 |
56/59/60 |
56/59/60 |
58/59/60 |
56/59/60 |
|
|
Мощность электронагревателей, кВт |
2 |
3 |
3 |
4 |
5 |
6 |
7 |
|
|
Потребляемая мощность, кВт |
2,21 |
3,28 |
3,3 |
4,38 |
5,4 |
6,64 |
7,9 |
|
|
Двигатель вентилятора внутреннего блока |
Модель |
YSK35-4 |
YSK55-4 |
YSK55-4 |
YSK70-4 |
YSK70-4 |
YSK110-4 |
YSK120-4 |
|
Изоляционный класс |
B |
B |
B |
B |
B |
B |
B |
|
|
Класс безопасности |
I |
I |
I |
I |
I |
I |
I |
|
|
Энерго-потребление, Вт |
105 |
140 |
150 |
190 |
200 |
320 |
450 |
|
|
Номинальный ток, A |
0,48 |
0,65 |
0,7 |
0,88 |
0,91 |
1,46 |
2,1 |
|
|
Конденсатор, мкФ |
1,5 |
3 |
3 |
3 |
3 |
6 |
10 |
|
|
Скорость, об/мин |
1050 |
1120 |
1150 |
1050 |
1100 |
1200 |
1200 |
|
|
Вентилятор внутреннего блока |
Материал |
ABS |
ABS |
ABS |
ABS |
ABS |
ABS |
ABS |
|
Тип |
||||||||
|
Диаметр, мм |
192 |
192 |
192 |
230 |
230 |
246 |
246 |
|
|
Высота, мм |
97 |
97 |
97 |
110 |
110 |
203 |
203 |
|
|
Производительность по воздухопотоку, м3/ч |
250/200/150 |
350/280/220 |
400/350/270 |
500/420/330 |
600/500/360 |
800/700/625 |
1000/780/650 |
|
|
Давление на выходеиз RWC, Па |
85 |
90 |
90 |
100 |
100 |
150 |
150 |
|
|
Уровень звукового давления, дБ(A) |
35/33/31 |
36/34/31 |
37/35/32 |
38/35/32 |
39/36/32 |
41/37/33 |
41/37/33 |
|
|
Внутренний блок |
Размеры без упаковки, мм |
1075 x 784 x 270 |
1075 x 924 x 270 |
1075 x 924 x 270 |
1130 x 1106 x 312 |
1130 x 1106 x 312 |
1488 x 995 x 396 |
1488 x 1246 x 396 |
|
Размеры с упаковкой, мм |
1125 x 830 x 386 |
1125 x 985 x 345 |
1125 x 985 x 345 |
1190 x 1150 x 386 |
1190 x 1150 x 386 |
1545 x 1045 x 470 |
1545 x 1300 x 470 |
|
|
Вес нетто / брутто, кг |
33/ 35 |
38/ 40 |
39/ 41 |
54/ 56 |
55/ 57 |
74/ 76 |
89/ 91 |
|
|
Сечение кабелей |
Электропитание, мм2 |
3×2,5 |
3×2,5 |
3×4,0 |
3×4,0 |
4×2,5 + 1×4,0 (N) |
5×2,5 + 1×4,0 (N) |
5×4,0 + |
|
Сигнальный экранированнный, мм2 |
3×0,75 |
3×0,75 |
3×0,75 |
3×0,75 |
3×0,75 |
3×0,75 |
3×0,75 |
|
|
Свежий воздух |
Диаметр воздуховода, мм |
150 |
150 |
150 |
200 |
200 |
250 |
250 |
|
Давление на входе в RWC, Па |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума – на расстоянии 1,5 м от RWC при внешнем давлении 0 Па. Производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.
Аэродинамические характеристики RWC
Электрические схемы подключения
для RWC-250-HЕ – RWC-500-HE
для RWC-600-HE-AH – RWC-1000-HE-AH
Пояснения к схеме подключения:
-
Провода, обозначенные на схеме пунктирными линиями, должны быть проложены специалистами по электромонтажу.
-
После завершения электромонтажных работ тщательно проверьте, не допущены ли ошибки.
-
Рекомендуется использовать защитный автомат питания с расстоянием более 3 мм между размыкающими контактами и номинальным током больше 10 А.
-
Рекомендуется использовать электропровод в ПВХ-изоляции с толщиной 1,38 мм и 1,78 мм для проводов диаметром 1,5 мм2 и 2,5 мм2 соответственно.
Подключение электрокалориферов:
-
В установкаx RWC-250-HЕ – RWC-500-HE для эффективной работы в зимний период могут использоваться внешние электрокалориферы, которые обеспечивают нагрев воздуха, который подается с улицы, до температуры -20 °С. Дальнейший обогрев потока воздуха в приточном канале обеспечивается за счет использования рекуператора и дополнительного нагревателя, встроенного в RWC, либо выполненного в виде отдельного блока для RWC-600-HE-AH – RWC-1000-HE-AH.
-
Внешние электрокалориферы RWC-600-HE-AH – RWC-1000-HE-AH являются устройствами с независимым электропитанием (380 В, 3 фазы), но при этом управление включением этих устройств организовано через схему управления ПВУ. При подключении электрокалориферов строго соблюдайте схемы подключения, приведенные на этой странице. Также необходимо использовать медные электропровода соответствующего сечения.
Рекомендации подключения электротэнов для моделей RWC-600-HE-AH – RWC-1000-HE-AH
|
Модель |
Мощность электротэна, кВт |
Сечение кабеля питания, мм2 |
Расчетная сила тока, А |
|
RWC-600-HE-AH |
5 |
2,5 |
6 |
|
RWC-800-HE-AH |
6 |
2,5 |
9,2 |
|
RWC-1000-HE-AH |
7 |
4 |
10,6 |
| Производитель | Ровен |
|---|---|
| Тип | Приточно-вытяжные |
| Производительность, м³/час | 800 |
| Мощность, кВт | 6.64 |
| Уровень шума, дБ | 41 |
| Тип нагревателя | Электрический |
