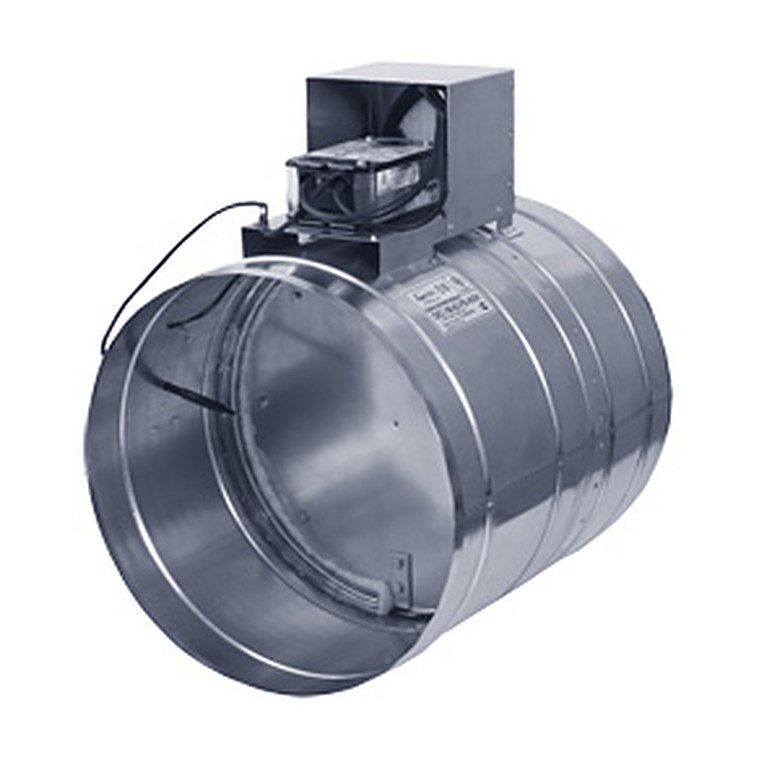

Противопожарные круглые клапаны ОКС-1М
Воздушный клапан Арктос. 9 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Основные характеристики:
- Производитель — Арктос
Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.
⚙️ Подбор и заказ
Характеристики
Описание
Противопожарные круглые клапаны ОКС-1М — оборудование производителя Арктос для систем вентиляции и кондиционирования.
Конструкция и работа
Противопожарный клапан перекрывает воздуховод при пожаре и не даёт огню и дыму распространяться по системе. Привод с термочувствительным элементом или электромагнитом закрывает заслонку по сигналу или при повышении температуры.
Что это даёт
Где применяется
Системы вентиляции и дымоудаления административных, жилых, торговых и производственных зданий, где требуется нормируемый предел огнестойкости в местах пересечения противопожарных преград.
Как подобрать
Тип и предел огнестойкости определяет проект по нормам: сечение — по воздуховоду, привод — по схеме управления (нормально открытый или нормально закрытый), питание — по проекту пожарной автоматики.
Технические характеристики
| Электромеханический привод Polar Bear с возвратной пружиной* | Реверсивный электромеханический привод Polar Bear | Электромагнитный | |
|---|---|---|---|
| Способ перевода заслонки из исходного положения в рабочее (защитное)** | - автоматический по сигна-лам пожарной автоматики; | - автоматический по сигна-лам пожарной автоматики; | - автоматический по сигналам пожарной автоматики; |
| - автоматический при срабатывании ТРУ при Т > 72 °С; | - дистанционный с пульта управления; | - автоматический, при срабатывании теплового замка при Т > 72 °С (для НО клапанов); | |
| - дистанционный с пульта управления | - от тумблера в месте установке клапана | - дистанционный с пульта управления; | |
| - от тумблера в месте установке клапана | - от тумблера в месте установке клапана | ||
| - вручную от рычага на магните | |||
| Способ перевода заслонки из рабочего (защитного) положения в исходное | - дистанционный с пульта управления; | - вручную | |
| Механизм перевода заслонки: | |||
| - в рабочее положение | возвратная пружина | электродвигатель | возвратная пружина |
| - в исходное положение | электродвигатель | электродвигатель | - |
| Принцип срабатывания привода | отключение питающего напряжения или срабатывание ТРУ | переключение питающего напряжения | подача напряжения на электромагнит или разрыв теплового замка |
| Количество срабатываний | многократное при дистанционном взведении | многократное при ручном взведении | |
| Время поворота заслонки не более, с | |||
| - в рабочее положение | 90-120 | 60 | 2 |
| - в исходное положение | 26 | 60 | - |
| Потребляемая мощность приводом, Вт, не более: | 10 (при перемещении заслонки)5 (при удержании заслонки в исходном положении) | 12 (при перемещении заслонки)4 (в конечных положениях заслонки) | 60 (220В)250 (24В) |
| Степень защиты | IP54 | IP54 | IP40 |
| Вспомогательные переключатели, А/В | два микропереключателя, 3/230 | микропереключатель, 5/250 | |
| Напряжение питания привода, В | 230 или 24 | 220 или 24 | |
| * применение электромеханических приводов с возвратной пружиной на НЗ клапанах в Российской Федерации противоречит п. 7.19 СП 7.13130.2013; | |||
| ** исходное положение заслонки: для нормально открытого (НО) клапана – открыта; для нормально закрытого (НЗ) – закрыта; | |||
| рабочее (защитное) положение заслонки: для НО клапана – закрыта, для НЗ – открыта. | |||

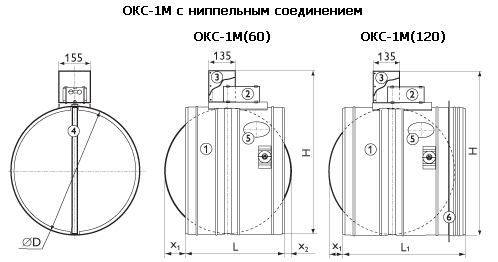

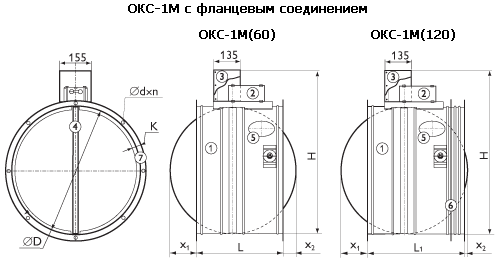

Чертёж и присоединительные размеры

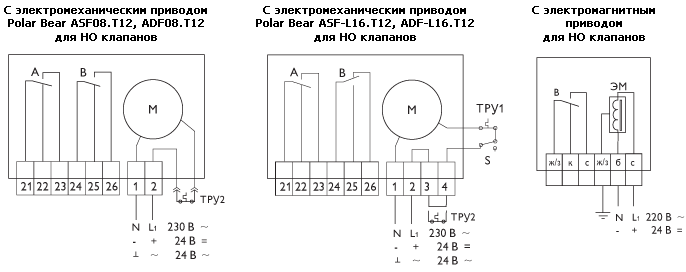

Монтаж и схемы подключения
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Установка и подключение выполняются строго по проекту: замена типа клапана недопустима без согласования.
Клапан нужно периодически проверять — привод и заслонка не должны заедать.
Монтаж в противопожарной преграде требует заделки зазора негорючим материалом.
