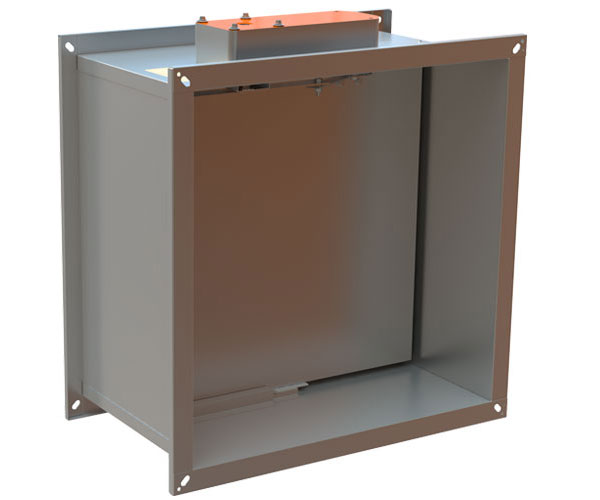

Противопожарные клапаны воздухозаборные морозостойкие mcr FAD-120-K-AxB

Противопожарные клапаны воздухозаборные морозостойкие mcr FAD-120-K-AxB

Противопожарные нормально закрытые канальные клапаны с укороченным корпусом mcr FAD-120-K-AxB-… Конструктивно аналогичны отрезку воздуховода длины соответствующей длине корпуса клапана (см. чертеж).
Клапан состоит из:

• Корпуса (укороченный) прямоугольной формы из стального оцинкованного листа толщиной 1.25 мм., длина корпуса по умолчанию – 265 мм. и состоит из двух частей соединенных между собой огнестойкой прокладкой из теплоизолирующего материала.
• Уплотнения по периметру из терморасширяющегося (вспучивающегося при нагревании) уплотнительного материала.
• Заслонки из оцинкованной стали и огнестойкого теплоизолирующего материала.
• Приводящего механизма расположенного снаружи (в защитном кожухе из оцинкованной стали и огнезащитного термоизолирующего материала) при необходимости доукомплектован дополнительным обогревом (гибкий тен).

Противопожарные воздухозаборные клапаны mcr FАD предназначены для открытия проемов в ограждающих конструкциях приточно-вытяжных каналов систем противодымной и общеобменной вентиляции, могут устанавливаться в проеме наружной стены различных зданий и сооружений. Особенностью конструкции является материал изготовления заслонки и усиленный рычажно-тяговый механизм с мощным электромеханическим приводом позволяющие открыть заслонку даже в случае обледенения клапана.

Климатическое исполнение клапанов mcr FАD – УХЛ2, диапазон температур с наружной стороны от -60°С до +50°С , в помещении от -30°С (без дополнительного обогрева привода) до +50°С, влажность до 90%. При необходимости можно установить дополнительный обогрев привода, что позволит увеличить диапазон температур в помещении (от – 45°С до +50°С). Клапан необходимо защитить от попадания внутрь воды и снега.

Клапаны изготавливаются в канальном исполнении и имеют прямоугольное сечение, для присоединения к круглым воздуховодам необходимо использовать переход.
Предел огнестойкости клапана mcr FAD – EI120.
При необходимости, корпусы клапанов mcr FАD могут быть изготовлены из нержавеющий стали (НР), по умолчанию при изготовлении используется оцинкованная сталь.
Типы приводящих механизмов

• Электромеханический реверсивный привод без возвратной пружины
• Электромеханический привод с возвратной пружиной.

Клапан mcr FAD-120-K-AxB с электромеханическим приводом

1. 1. Корпус
   2. Заслонка
   3. Электромеханический привод
   4. Механизм вращения заслонки

А – типоразмер клапана параллельно оси вращения заслонки

В – типоразмер клапана перпендикулярно оси вращения заслонки
Х1, Х2 – вылеты заслонки за пределы корпуса
