Подробное описание
Применяется в системах кондиционирования воздуха и вентиляции промышленных и общественных зданий при температуре окружающей среды от -40° до +70°С. Регулирование расхода воздуха и перекрытие вентиляционного канала. Корпус и поворотные пластины из алюминиевого профиля. Снижение риска примерзания лопаток друг к другу в зимний период за счет резинового уплотнителя на каждой поворотной пластине (отсутствие прямого контакта). Для вращения используются пластмассовые шестерни и подшипниковые втулки. Квадратное поперечное сечение штока, обеспечивающее четкую фиксацию привода заслонки. Сечение штока под привод —квадрат со стороной 12 мм. Монтаж в любом положении. В алюминиевой заслонке длина равна 125 мм. Особенностью клапана SVA-E является использование в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220В и предотвращающего образование наледи на кинематике клапана.
Важно!
Фактический размер высоты внутреннего сечения клапана отличается от его типоразмера В на 10 мм и равен B+10.
Клапан воздушный
Электроподогрев клапана
Присоединительный размер, мм

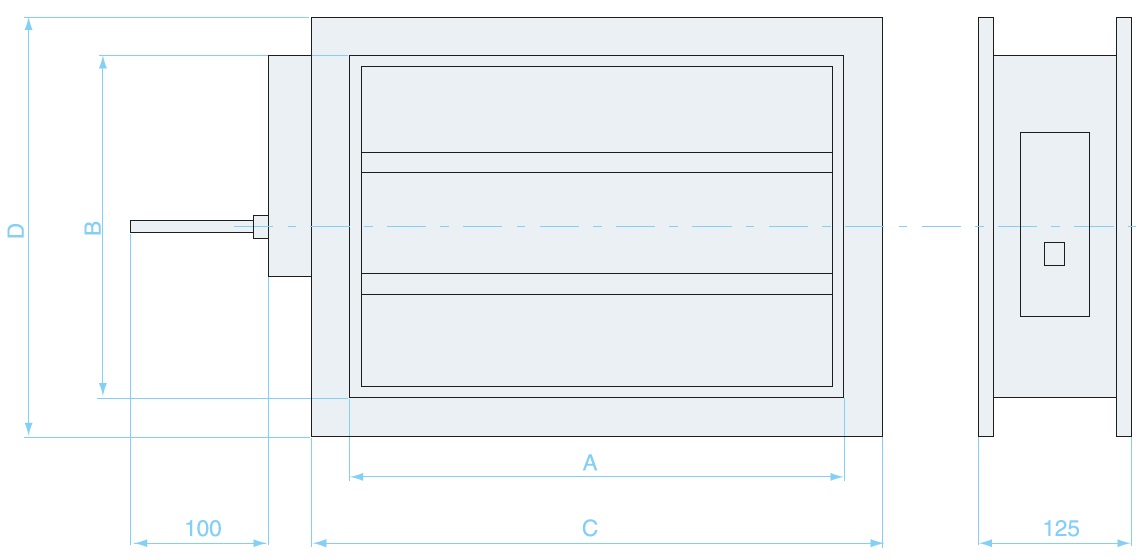

Габаритные размеры и масса
| Модель | А, мм | B, мм | C, мм | D, мм | Масса, кг |
|---|---|---|---|---|---|
| SVA-400×200 | 400 | 200 | 470 | 250 | 5,1 |
| SVA-500×250 | 500 | 250 | 570 | 300 | 6 |
| SVA-500×300 | 500 | 300 | 570 | 350 | 7 |
| SVA-600×300 | 600 | 300 | 670 | 350 | 8 |
| SVA-600×350 | 600 | 350 | 670 | 400 | 8 |
| SVA-700×400 | 700 | 400 | 770 | 450 | 10 |
| SVA-800×500 | 800 | 500 | 870 | 550 | 12 |
| SVA-900×500 | 900 | 500 | 970 | 550 | 16,5 |
| SVA-1000×500 | 1000 | 500 | 1070 | 550 | 21 |

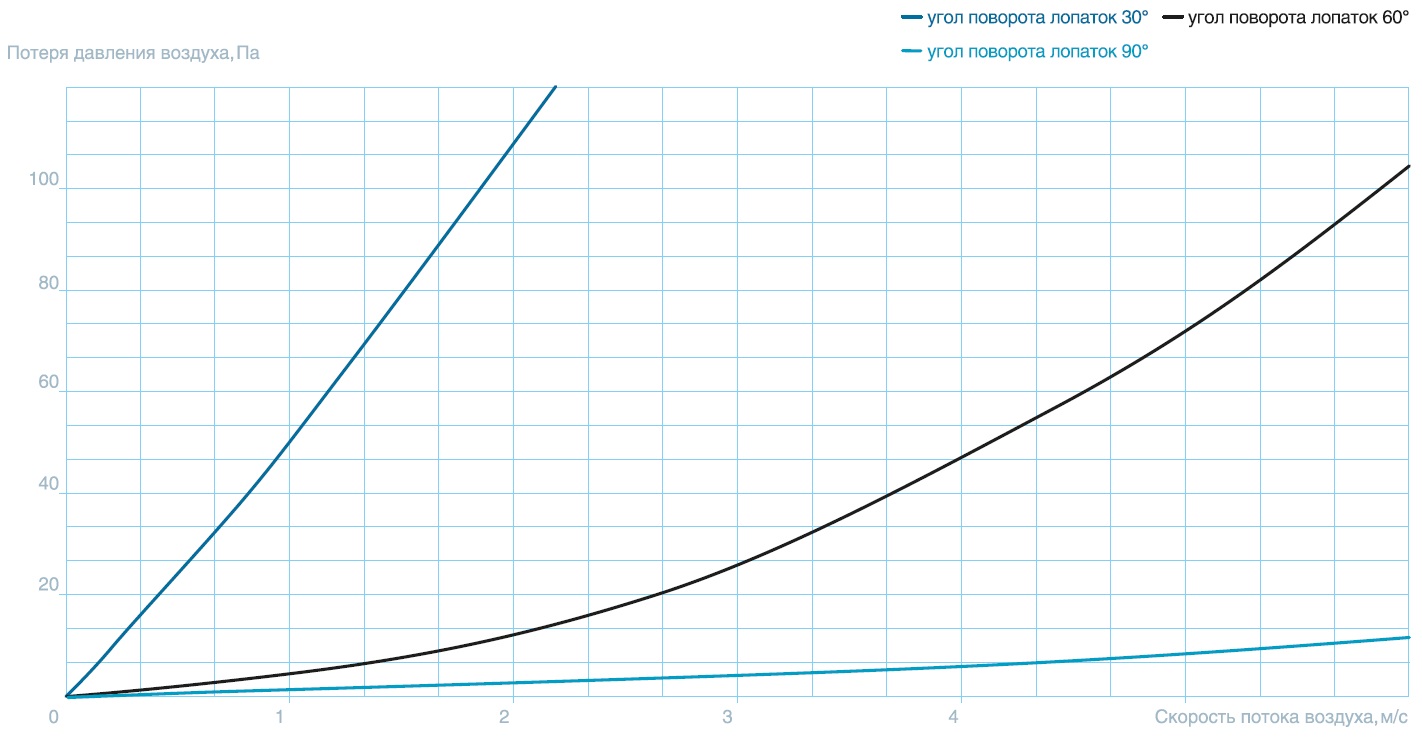

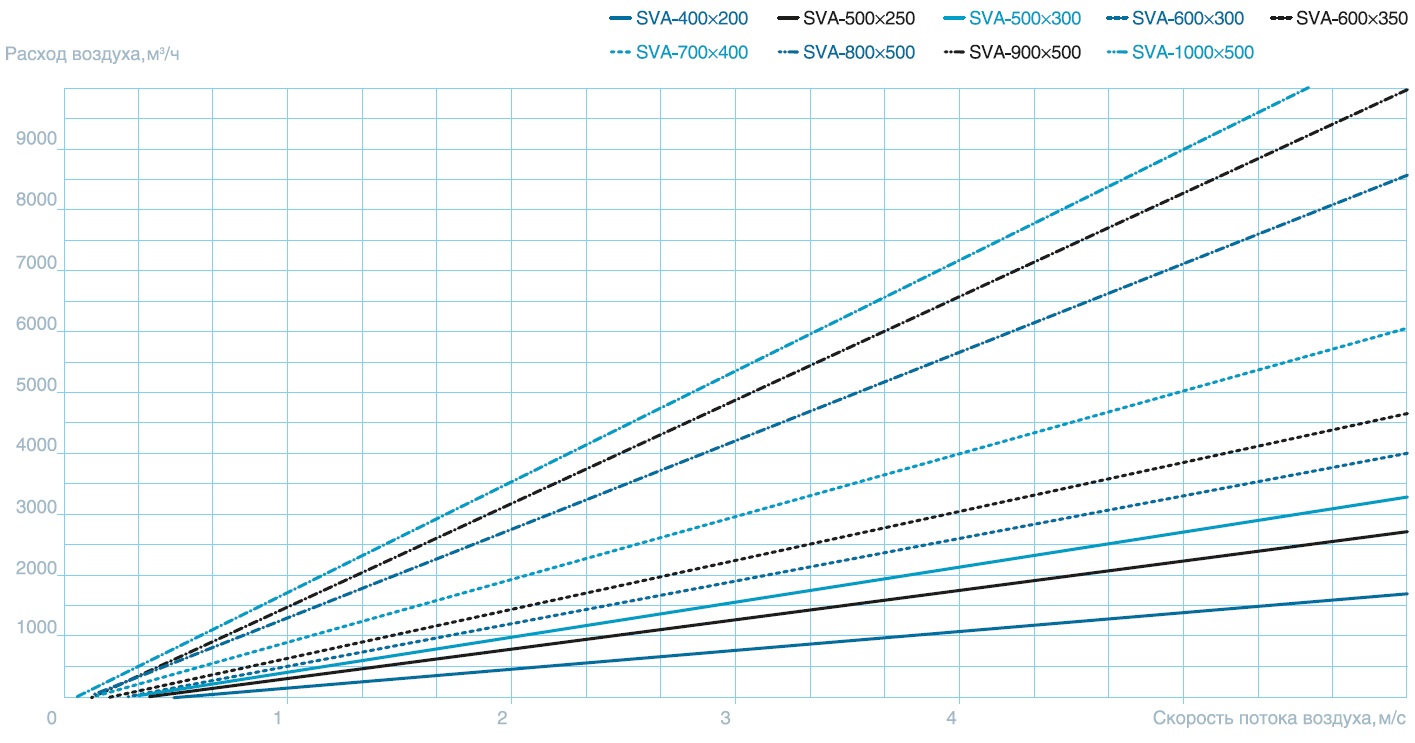

Технические характеристики
| A, мм | B, мм | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | |
| 200 | 2,6 | 3,2 | 3,8 | 4,4 | 5,1 | 5,7 | 6,3 | 6,9 | * | * | * | * | * | * | * | * | * | * | * |
| 300 | 3,2 | 3,9 | 4,6 | 5,4 | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 | * | * | * | * | * | * | * | * | * | * |
| 400 | 3,8 | 4,6 | 5,4 | 6,3 | 7,1 | 7,9 | 8,7 | 9,5 | 10,3 | 11,1 | 12 | * | * | * | * | * | * | * | * |
| 500 | 4,4 | 5,3 | 6,3 | 7,2 | 8,1 | 9 | 9,9 | 10,8 | 11,7 | 12,6 | 13,6 | 14,7 | 15,6 | * | * | * | * | * | * |
| 600 | 5 | 6 | 7,1 | 8,1 | 9,1 | 10,1 | 11,1 | 12,1 | 13,1 | 14,4 | 15,2 | 16,4 | 17,4 | 18,4 | * | * | * | * | * |
| 700 | 5,6 | 6,8 | 7,9 | 9 | 10,1 | 11,2 | 12,3 | 13,4 | 14,5 | 15,6 | 16,8 | 18,1 | 19,2 | 20,3 | 21,4 | * | * | * | * |
| 800 | 6,3 | 7,5 | 8,7 | 9,9 | 11,1 | 12,3 | 13,5 | 14,7 | 15,9 | 17,1 | 18,4 | 19,8 | 21 | 22,2 | 23,4 | 24,6 | * | * | * |
| 900 | 6,9 | 8,2 | 9,5 | 10,8 | 12,1 | 13,4 | 14,7 | 16 | 17,9 | 18,6 | 20 | 21,5 | 22,8 | 24,1 | 25,4 | 26,7 | 28 | * | * |
| 1000 | * | 8,9 | 10,3 | 10,4 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | 20,1 | 21,6 | 23,2 | 24,6 | 26 | 27,4 | 28,8 | 30,2 | 31,6 | 33 |
| 1100 | * | 9,3 | 11,1 | 11,2 | 14,1 | 15,6 | 17,1 | 17,7 | 20,1 | 21,6 | 23,2 | 24,9 | 26,4 | 27,9 | 29,4 | 30,9 | 32,4 | 33,9 | 35,4 |
| 1200 | * | 10,3 | 11,9 | 13,5 | 15,1 | 16,7 | 18,3 | 19,9 | 21,5 | 23,2 | 24,8 | 26,6 | 28,2 | 29,8 | 31,4 | 33 | 34,6 | 36,2 | 37,8 |
| 1300 | * | * | 14,1 | 16,1 | 18,1 | 20,1 | 22,1 | 24,1 | 21,1 | 28,1 | 30,1 | 32,6 | 34,6 | 36,6 | 38,6 | 40,6 | 42,6 | 44,6 | 46,6 |
| 1400 | * | * | * | 17 | 19,1 | 21,2 | 23,3 | 25,4 | 27,5 | 29,6 | 31,7 | 34,3 | 36,4 | 38,5 | 40,6 | 42,7 | 44,8 | 46,9 | 49 |
| 1500 | * | * | * | 18 | 20,1 | 22,3 | 24,5 | 26,7 | 28,9 | 31,1 | 33,3 | 36 | 38,2 | 40,4 | 42,6 | 44,8 | 47 | 49,2 | 51,4 |
| 1600 | * | * | * | * | 21,1 | 23,2 | 25,8 | 28,1 | 30,3 | 32,6 | 34,9 | 37,7 | 40 | 42,3 | 44,6 | 46,9 | 49,2 | 51,5 | 53,8 |
| 1700 | * | * | * | * | 22,1 | 24,6 | 27 | 29,4 | 31,7 | 34,1 | 36,5 | 39,4 | 41,8 | 44,2 | 46,6 | 49 | 51,4 | 53,8 | 56,2 |
| 1800 | * | * | * | * | * | 25,7 | 28,2 | 30,7 | 33,2 | 35,6 | 38,1 | 41,1 | 43,6 | 46,1 | 48,6 | 51,1 | 53,6 | 56,1 | 58,5 |
| 1900 | * | * | * | * | * | 26,8 | 29,4 | 32 | 34,6 | 37,1 | 39,7 | 42,8 | 45,4 | 48 | 50,6 | 53,2 | 55,8 | 58,3 | 60,9 |
| 2000 | * | * | * | * | * | * | 30,6 | 33,3 | 36 | 38,6 | 41,3 | 44,5 | 47,2 | 49,9 | 52,6 | 55,3 | 57,9 | 60,6 | 63,6 |
| 2100 | * | * | * | * | * | * | 33,9 | 34,6 | 37,4 | 40,2 | 42,9 | 46,2 | 49 | 51,8 | 54,6 | 57,3 | 60,1 | 62,9 | 65,7 |
| 2200 | * | * | * | * | * | * | * | 35,9 | 38,8 | 41,7 | 44,5 | 47,9 | 50,8 | 53,7 | 56,5 | 59,4 | 62,3 | 65,2 | 68,1 |
| 2300 | * | * | * | * | * | * | * | * | 40,2 | 43,2 | 46,1 | 49,6 | 52,6 | 55,6 | 58,5 | 61,5 | 64,5 | 67,5 | 70,5 |
| 2400 | * | * | * | * | * | * | * | * | * | 43,9 | 47,7 | 51,3 | 54,4 | 57,5 | 60,5 | 63,6 | 66,7 | 69,8 | 72,9 |
Технические характеристики устанавливаемых приборов
| Тип привода UCP | Напряжение, В | Крутящий момент, Hм |
Возвратная пружина |
Время открытия/ закрытия, сек |
Макс. площадь заслонки, м2 |
Мощность, Вт |
|---|---|---|---|---|---|---|
| DA02N220/24 | 230/24 | 2 | нет | 35/35 | 0,4 | 2,0/0,5 |
| DA04N220/24 | 230/24 | 4 | нет | 110/110 | 0,8 | 1,0/2,0 |
| DA08N220/24 | 230/24 | 8 | нет | 150/150 | 1,6 | 2,0/2,0 |
| DA16N220/24 | 230/24 | 16 | нет | 150/150 | 3,2 | 3,0/2,5 |
| DA05S220/24 | 230/24 | 5 | да | 75/75 | 1,0 | 5,0/2,5 |
| DA10S220/24 | 230/24 | 10 | да | 75/75 | 2,0 | 6,0/5,0 |
| DA15S220/24 | 230/24 | 15 | да | 150/150 | 3,0 | 6,5/5,0 |

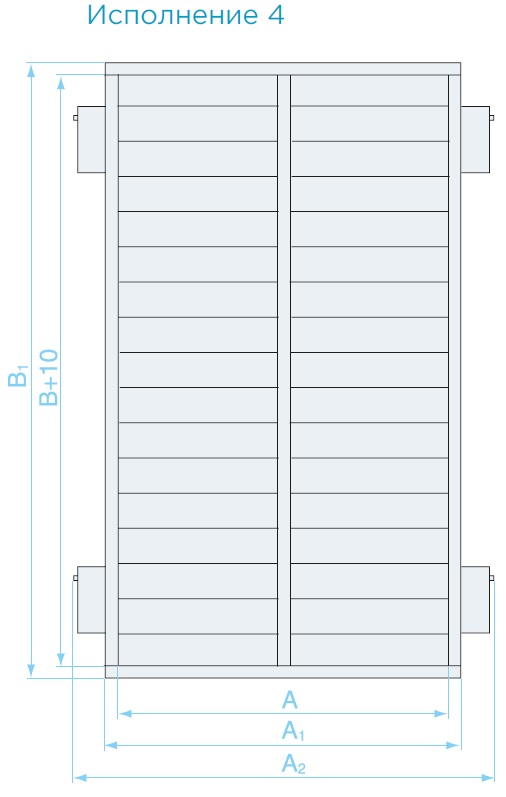

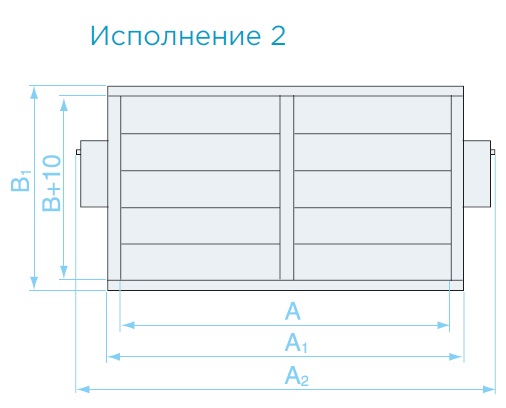

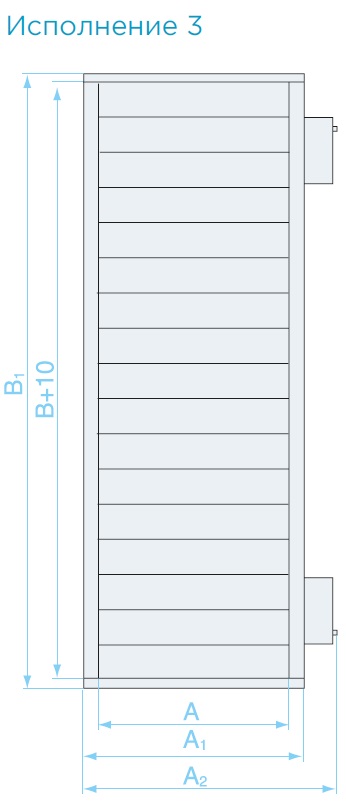

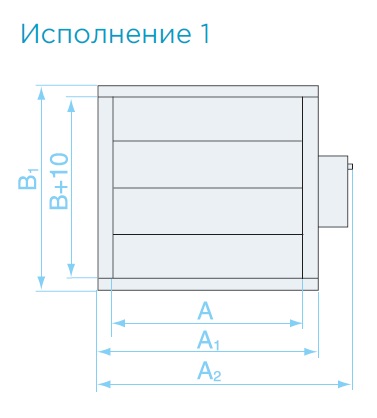

Типы исполнения
Примечания
A — ширина внутр. сечения,
B — высота внутр. сечения,
A1 — ширина без привода,
B1 — высота без привода,
A2 — ширина с приводом.
A1 = A + 70,
B1 = B + 50,
A2 = A1 + 120 (привод с возвратной пружиной),
A2 = A1 + 80 (привод без возвратной пружины),
A2 = A1 + 55 (ручной привод).
В алюминиевой заслонке длина всегда постоянна и равна 125 мм. При высоте заслонки B не кратной 100 мм, оставшаяся часть перекрывается полосой оцинкованной стали.
