Клапан вертикального выброса КВВ-ВРН/ВРВ

Клапан вертикального выброса КВВ-ВРН/ВРВ
Клапан вертикального выброса КВВ-ВРН/ВРВ
Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

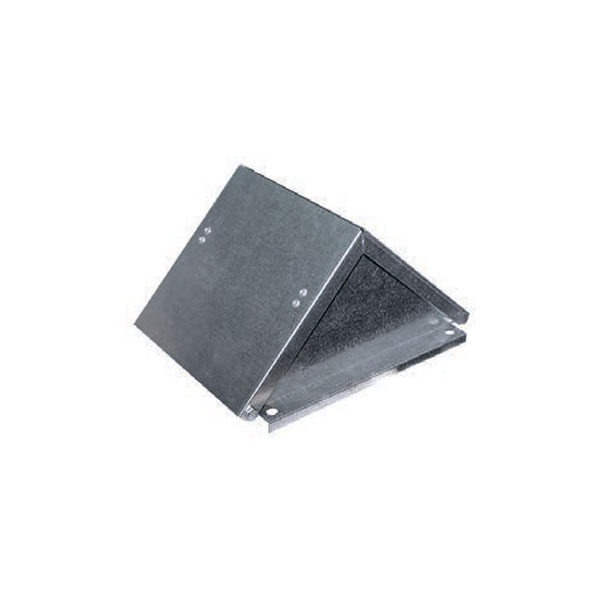

Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°. Материал изготовления: оцинкованная или нержавеющая сталь.

Характеристики

Габаритные и присоединительные размеры

Модель

№ вент.

A

A1

B

B1

H

H1

d

Масса,кг
КВВ-ВРН/ВРВ-2,0

2,0

275

299,1

160

216,4

123,5

161

9,5

1,0
КВВ-ВРН/ВРВ-2,5

2,5

346

370,1

198

254,4

142,6

188

9,5

1,4
КВВ-ВРН/ВРВ-2,8

2,8

383

407,1

222

278,4

154,7

204,9

9,5

1,7
КВВ-ВРН/ВРВ-3,15

3,15

420

444,1

240

296,4

163,6

217,5

9,5

1,9
КВВ-ВРН/ВРВ-3,55

3,55

475

499,1

272

328,4

179,6

240,1

9,5

2,3
КВВ-ВРН/ВРВ-4,0

4,0

533

557,1

304

360,4

195,7

262,7

9,5

2,8
КВВ-ВРН/ВРВ-4,5

4,5

595

619,1

341

397,4

214,1

288,7

9,5

3,4
КВВ-ВРН/ВРВ-5,0

5,0

673

697,1

385

441,4

236,2

319,8

11

4,2
КВВ-ВРН/ВРВ-5,6

5,6

749

773,1

426

482,4

256,7

348,6

11

5,0
КВВ-ВРН/ВРВ-6,3

6,3

831

855,1

473

529,4

280,2

381,7

11

6,0
КВВ-ВРН/ВРВ-7,1

7,1

930

954,1

529

585,4

308,2

421,2

11

7,3
КВВ-ВРН/ВРВ-8,0

8,0

1039

1063,1

595

651,4

341,2

467,7

11

9,0
КВВ-ВРН/ВРВ-9,0

9,0

1161

1185,1

664

720,4

375,7

516,3

11

11,0
КВВ-ВРН/ВРВ-10,0

10,0

1317

1341,1

753

809,4

420,0

578,7

11

13,9
КВВ-ВРН/ВРВ-11,2

11,2

1468

1492,1

833

889,4

459,9

635

11

16,8
КВВ-ВРН/ВРВ-12,5

12,5

1641

1665,1

927

983,4

507,0

701,2

11

20,6

МАРКИРОВКА:

Клапан вертикального выброса КВВ-ВРН/ВРВ-2,0-О где:  КВВ-ВРН/ВРВ – клапан вертикального выброса для радиальных вентиляторов ВРН/ВРВ; 2,0 – типоразмер клапана вертикального выброса (номер вентилятора); О – исполнение клапана вертикального выброса: О - общепромышленное, К1 - коррозионостойкое.
