Подробное описание

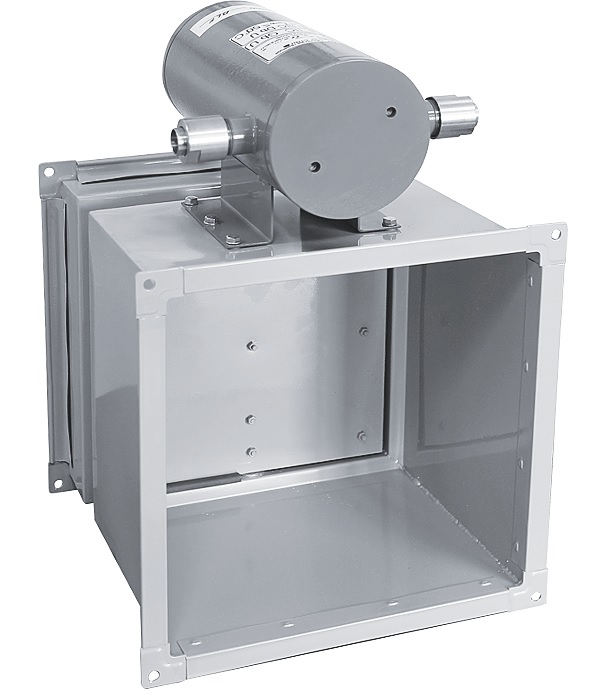

Клапаны противопожарные взрывозащищенные:
FKS-1(60)-ВЗ, FKS-1м(60)-ВЗ,
FKS-1(90)-ВЗ, FKS-1м(90)-ВЗ,
FKS-2(120)-ВЗ, FKS-2м(120)-ВЗ
изготавливаются нормально открытыми (НО), нормально закрытыми (НЗ) и дымовыми (Д) и двойного действия (ДД). Клапаны НО (огнезадерживающие) предназначены для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Клапаны НЗ (в том числе дымовые) используются в качестве клапанов противодымной вентиляции. Применение клапанов осуществляется в соответствии с нормативными требованиями.
Нормируемый предел огнестойкости клапанов FKS-1(60)-ВЗ, FKS-1м(60)-ВЗ (ЕI60):
• в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
• в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
• в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
• в режиме нормально закрытого клапана.
Нормируемый предел огнестойкости клапанов FKS-1(90)-ВЗ, FKS-1м(90)-ВЗ (ЕI90):
• в режиме нормально открытого клапана при тепловом воздействии со стороны механизма привода;
• в режиме нормально открытого клапана при тепловом воздействии со стороны, противоположной расположению механизма привода;
• в режиме нормально открытого клапана при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости;
• в режиме нормально закрытого клапана.
Взрывозащищенные клапаны могут устанавливаться в помещениях, отнесенных к категориям А или Б по взрывопожарной опасности в соответствии с Федеральным законом №123-Ф3 и СП 12.13130.2009, а также во взрывоопасных зонах, где по условиям эксплуатации возможно образование взрывчатых смесей, газов, паров с воздухом, слоёв горючей пыли и взрывчатых пылевоздушных смесей. Маркировка взрывозащиты клапанов FKS-1-ВЗ(ЕI60), FKS-2-ВЗ(ЕI90) —II Gb c Tx.
Клапаны соответствуют требованиям ГОСТ Р ЕН 1127-12009; ГОСТ РЕН 13463-1-2009. Клапаны оснащены электроприводами, помещенными в прочный стальной корпус с маркировкой взрывозащиты 1 ExdIICT6. Клапаны изготавливаются из оцинкованной, углеродистой (с последующей окраской) и нержавеющей стали по желанию заказчика. Клеммная колодка установлена во вводной коробке взрывонепроницаемой оболочки. Клапаны могут устанавливаться в любой пространственной ориентации. Степень защиты от внешних воздействий по ГОСТ 14254-96-IP 66. Вид климатического исполнения — УЗ по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Применение клапанов осуществляется на основании Разрешения Федеральной службы по экологическому, технологическому и атомному надзору.
Предел огнестойкостиFKS-1-ВЗ (60) — 1 час:
— в режиме НО EI60;
— в режиме НЗ клапана EI90;
— в режиме дымового E90.
FKS-1-ВЗ (90) — 1,5 часа:
— в режиме НО EI90;
— в режиме НЗ клапана EI120;
— в режиме дымового E120.
Наименование клапана
Предел огнестойкости (60 или 90), мин
Размеры внутреннего сечения клапана, мм
Условное обозначение привода
FS, FSN— электромеханический привод
Sputnik с напряжением питания 220/24 В
BFL, BEN— электромеханический привод
Belimo с напряжением питания 220/24 В
ЭМ— электромагнитный привод
с напряжением питания 220/24 В
Функциональное назначение
НО— нормально открытый
НЗ— нормально закрытый
Исполнение
Масса клапанов с электромеханическим приводом, кг
| H, мм | B, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | |
| 150 | 21,8 | 22,4 | 23,6 | 25,4 | 26 | 28,5 | 29,9 | 31,3 | 32,7 | 34,1 | 35,5 | 36,9 | 38,3 | 39,7 | 40,8 |
| 200 | 23 | 24,4 | 25,8 | 27 | 29,8 | 31,2 | 32,6 | 34 | 35,4 | 36,8 | 38,2 | 39,6 | 41 | 42,4 | |
| 300 | 26,1 | 27,6 | 29,2 | 32,5 | 34,3 | 36,1 | 37,9 | 39,7 | 41,5 | 43,3 | 45,1 | 46,9 | 48,7 | ||
| 400 | 29,6 | 31,6 | 35,1 | 37,1 | 39,1 | 41,3 | 43,7 | 46,1 | 48,5 | 50,9 | 53,3 | 55,7 | |||
| 500 | 33,9 | 37,8 | 40,4 | 42,8 | 45,6 | 48,2 | 50,8 | 53,4 | 56 | 58,6 | 61,2 | ||||
| 600 | 41,3 | 44,1 | 46,9 | 49,7 | 52,5 | 55,3 | 58,1 | 60,9 | 63,7 | 67,5 | |||||
| 700 | 47,2 | 50,2 | 53,2 | 56,2 | 59,2 | 62,2 | 65,2 | 68,7 | 73,8 | ||||||
| 800 | 53,7 | 56,9 | 60,1 | 63,3 | 66,5 | 69,5 | 73,6 | 80,1 | |||||||
| 900 | 60,8 | 64,6 | 68,4 | 71,2 | 74,2 | 78,4 | 86,4 | ||||||||
| 1000 | 68,7 | 74,5 | 75,9 | 78,9 | 83,4 | 92,7 | |||||||||
| 1100 | 71,7 | 80,6 | 83,6 | 87,8 | 99 | ||||||||||
| 1200 | 85,3 | 87,6 | 92,5 | 105,3 | |||||||||||
| 1300 | 92,4 | 97,1 | 111,7 | ||||||||||||
| 1400 | 102,1 | 117,9 | |||||||||||||
| 1500 | 124,2 | ||||||||||||||
