Описание клапана FKS-2 (120)
Клапан FKS-2 (120) выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан может использоваться как НО, НЗ, ДД (при пожаре в качестве нормально открытого клапана и после пожара для проветривания помещения от продуктов горения и тушения в качестве дымового клапана), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.
Клапан состоит из: секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрыво-пожароопасных смесей.
Клапан комплектуется следующими типамиприводов:
- электромеханический BLF (Belimo);
- электромеханический FS (Lufberg);
- электромагнитный (ЭМ), как в комбинации с тепловым замком, так и без него;
- пружинный с тепловым замком (ТЗ).
Зависимость длины клапана FKS 2 прямоугольного сечения от высоты

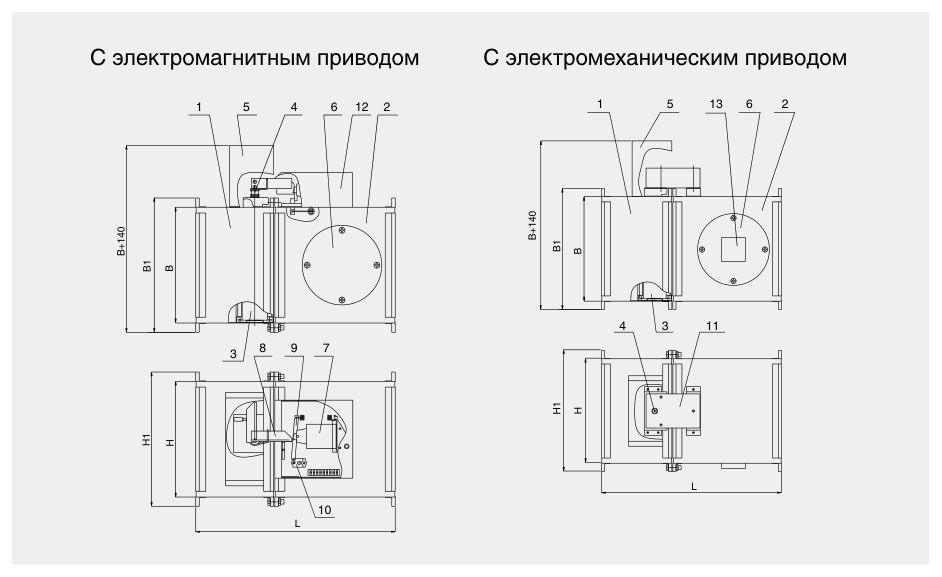

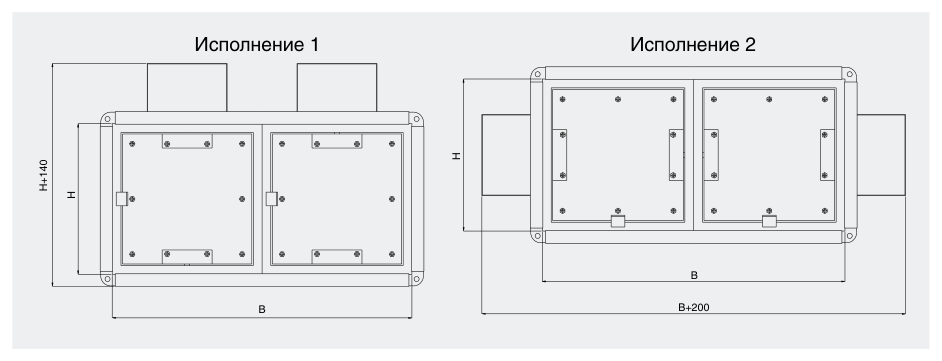

Виды кассетного исполнения клапана FKS-2

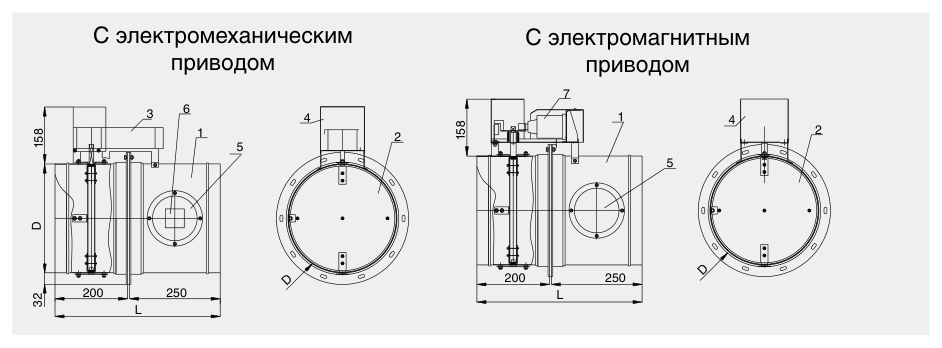

Схемы конструкции FKS-2 круглого сечения
Минимальный диаметр клапана с электромеханическим и электромагнитным приводом — Ø100. Минимальный диаметр клапана с тепловым замком — Ø140.
Клапаны диаметром Ø100 и Ø125 с тепловым замком изготавливаются из клапана Ø200 с двумя трубчатыми переходами.
Необходимо обратить внимание, что потери давления на клапанах Ø100, Ø125, Ø140, Ø160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.
Вылет заслонки за корпус клапана круглого сечения
В таблице представлены значения вылета заслонки за корпус клапана FKS 2 круглого сечения как на ниппельном, так и на фланцевом соединении.
Типоразмерный ряд и значения площади
Типоразмерный ряд и значения площади проходного сечения прямоугольного клапана FKS-2, м2
Типоразмерный ряд и значения площади проходного сечения круглого клапана FKS-2, м2
Масса клапанов FKS-2
Установка клапана FKS-2
Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.
Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу и люкам обслуживания клапана.
При установке клапанов FKS-2 за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

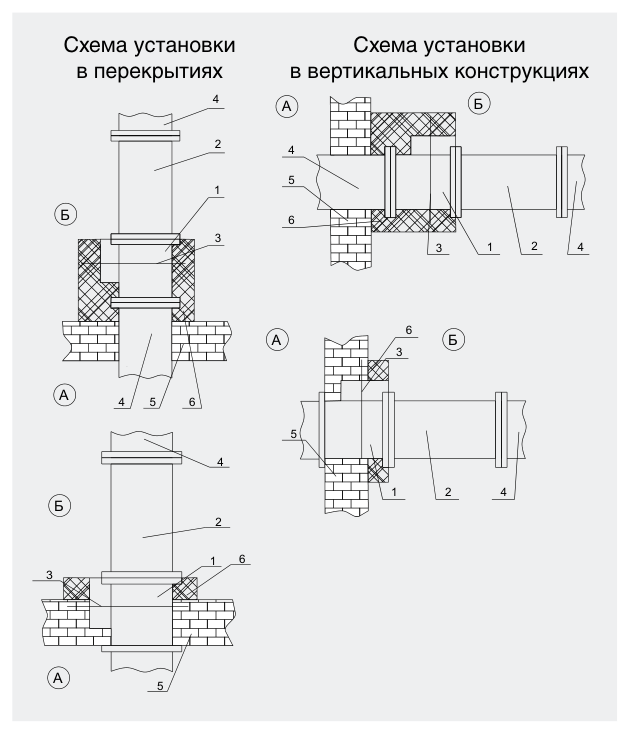

Обозначения на схемах:
А – обслуживаемое помещение;
Б – помещение, смежное с обслуживаемым;
1,2 – корпус клапана;
3 – ось заслонки;
4 – воздуховод;
5 – строительная конструкция с нормированным пределом огнестойкости;
6 – наружная теплозащита.
Вид климатического исполнения FKS-2 (120)
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30оС до +40оС при усло-вии отсутствия прямого воздействия атмосферных осадков.
