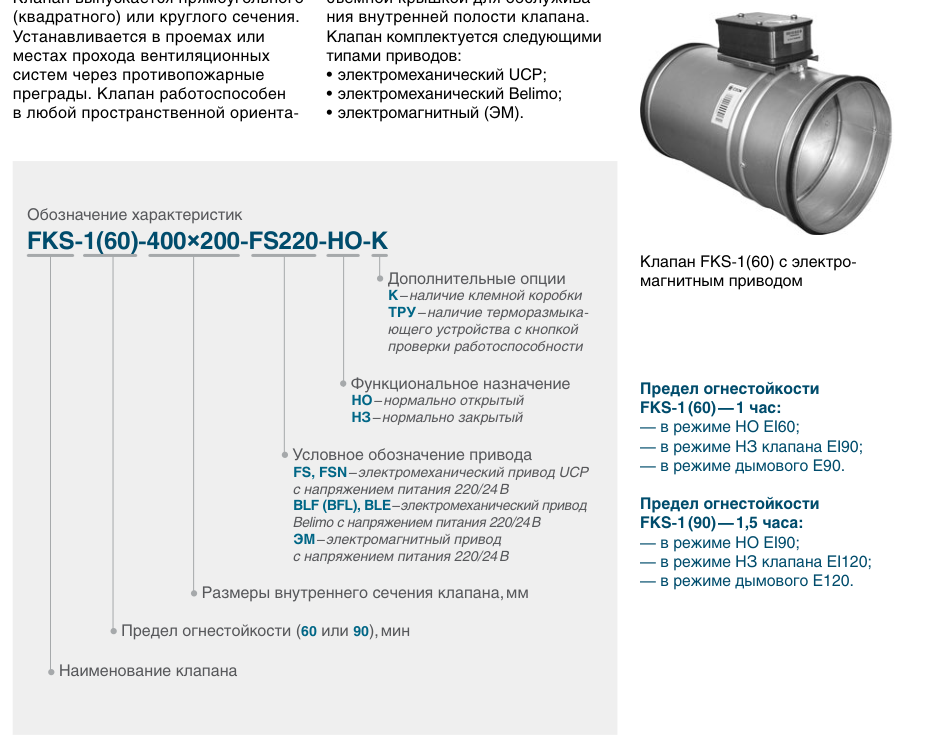

Применение клапанов FKS-1 (60)/1(90)
Противопожарный клапан FKS1(60)/1(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013. Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от –30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков.

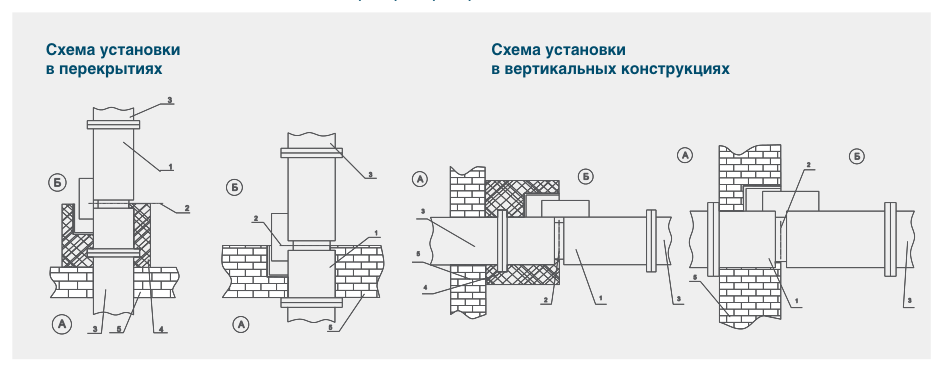

Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрыво-пожароопасных смесей. Конструкция прямоугольного (квадратного) клапана: односекционный. Изготовлен из оцинкованной стали. Клапан круглый может быть как с ниппельным, так и с фланцевым соединением. Клапан состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.
Противопожарный клапан FKS1(60)/1(90) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013. Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от –30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения.
Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрыво-пожароопасных смесей. Конструкция прямоугольного (квадратного) клапана: односекционный. Изготовлен из оцинкованной стали. Клапан круглый может быть как с ниппельным, так и с фланцевым соединением. Клапан состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.
Клапан комплектуется следующими типами приводов:
- электромеханический UCP;

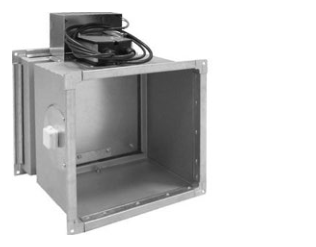

- электромеханический Belimo;
- электромагнитный (ЭМ).

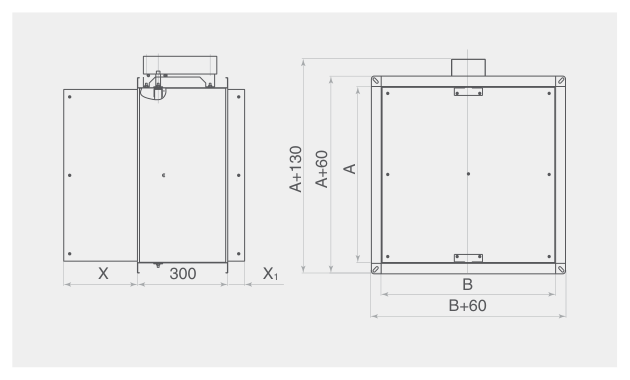

Конструкция клапанов FKS-1 (60)/1(90)
Корпус прямоугольного сечения является несущей конструкцией клапана и снабжен на торцах присоединительными фланцами. Во внутренней части в местах примыкания cтворки установлены нащельники и термоуплотнительная лента. Створка, полость которой заполнена термоизоляционным материалом, установлена в корпусе на осях. Вращающийся момент на ось створки передается от привода. Исходное положение створки определяется назначением: В исходном положении створка НО клапана открыта, а створка НЗ и дымового клапанов-закрыта.

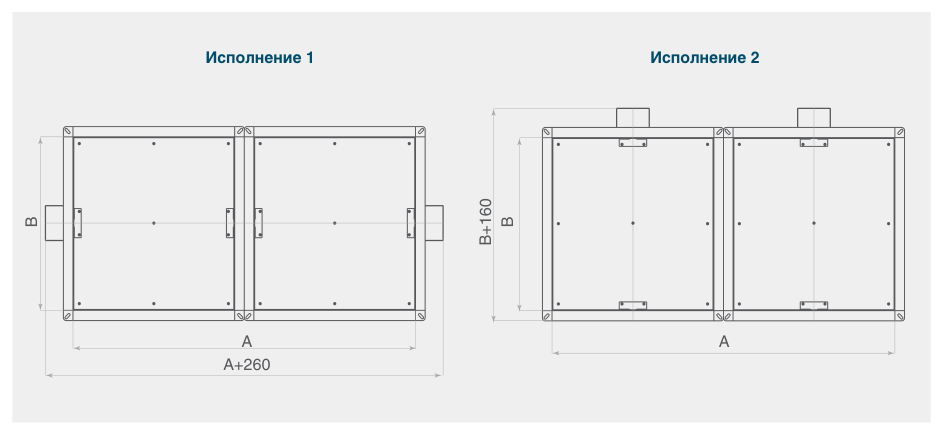

Виды кассетного исполнения клапана FKS-1 (60)/1(90)
Типоразмерный ряд и значение площади

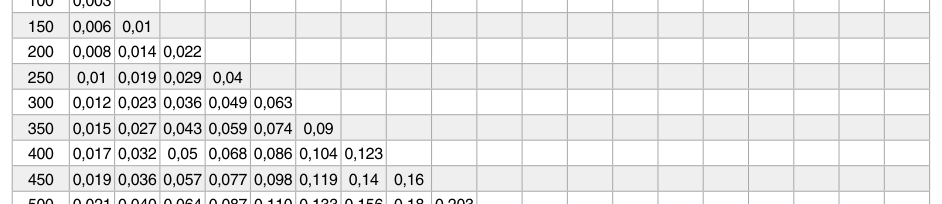

Типоразмерный ряд и значение площади проходного сечения прямоугольного клапана FKS-1 (60)/1(90), м2
Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально.

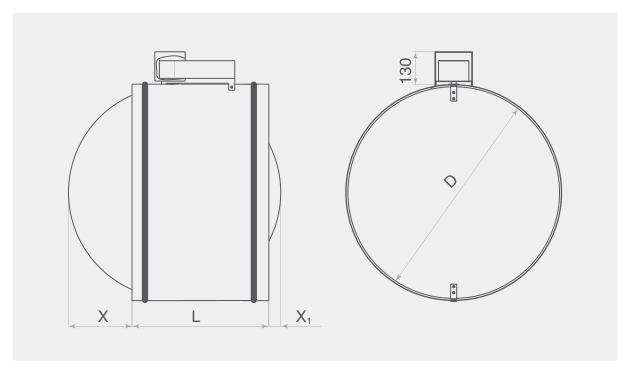

Клапаны круглого сечения FKS-1 (60)/1(90)
Минимальный диаметр клапана с электромеханическим и электромагнитным приводом — d100. Минимальный диаметр клапана с тепловым замком — d200. Клапаны диаметром d100 и d125 с тепловым замком изготавливаются из клапана d200 с двумя трубчатыми переходами длиной 300 мм. Необходимо обратить внимание, что потери давления на клапанах d100, d125, d160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром d200.
Типоразмерный ряд и значение площади проходного сечения круглого клапана FKS-1 (60)/1(90), м2
