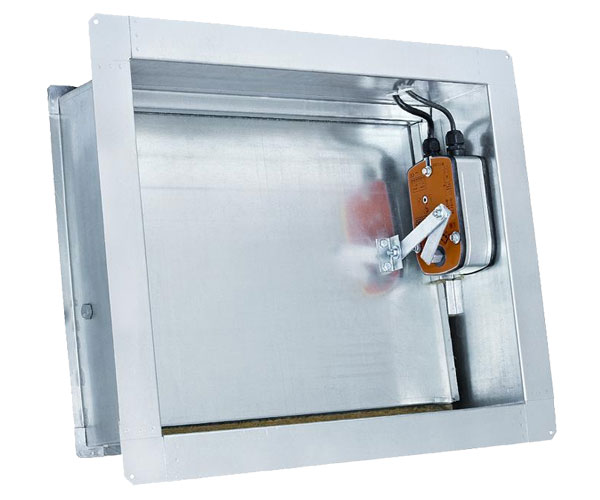

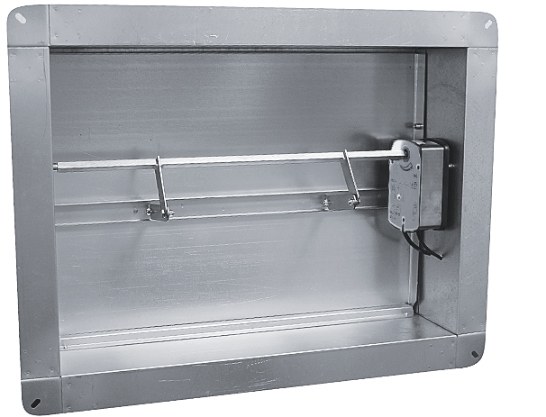

Описание клапанов DKS (КДМ-2м)/КДМ-3
Клапаны DKS (КДМ-2м)/КДМ-3 изготавливается из оцинкованной стали ГОСТ 19904-90. Противопожарный клапан КДМ-2м по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должны оставаться за-крытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.
Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях эти клапаны закрыты. При пожаре клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэрозольными или порошковыми установками.
Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3 предназначены для установки системы вытяжной противодымной вентиляции, аналогично КДМ-2м. Клапаны выпускаются как в стеновом, так и в канальном исполнении. Устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.
Клапан работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69.
Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии прямого воздействия атмосферных осадков.
Клапан комплектуется следующими типами приводов:
- электромеханический (FS, FSN) Lufberg;
- электромеханический (BLE, BLF) Belimo;
- электромагнитный (ЭМ).
Конструкция клапанов DKS (КДМ-2м)/КДМ-3
1. Клапаны КДМ-2м и КДМ-3 стенового исполнения изготавливаются только с внутренем расположением привода.
2. Клапана КДМ-2м и КДМ-3 канального исполнения с электромеханическим приводом изготавливаются как с внешним, так и с внутренним расположением привода.
3. Клапаны КДМ-2м и КДМ-3 канаального исполнения с электромагнитным приводом изготавливаются только с внутреним расположением привода.
4. При установке элетромагнитных приводов на клапаны КДМ-2М и КДМ-3 приводы не комплектуются защитным кожухом при размере А>380
Виды кассетного исполнения клапана DKS
Виды кассетного исполнения стенового клапана DKS (КДМ-2м) c электромеханическим приводом
Виды кассетного исполнения клапана DKS (КДМ-2м) c электромагнитным приводом
Типоразмерный ряд и значение площади DKS
Типоразмерный ряд и значение площади проходного сечения клапанов DKS (КДМ-2м)/КДМ-3 с электромеханическими приводами FSN, BLE, FS, BLF
Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально.
1—клапан с двумя заслонками, 2—клапан с двумя заслонками,
3—клапан с двумя заслонками, 4—клапан с двумя заслонками,
5—клапан с четыремя заслонками.
