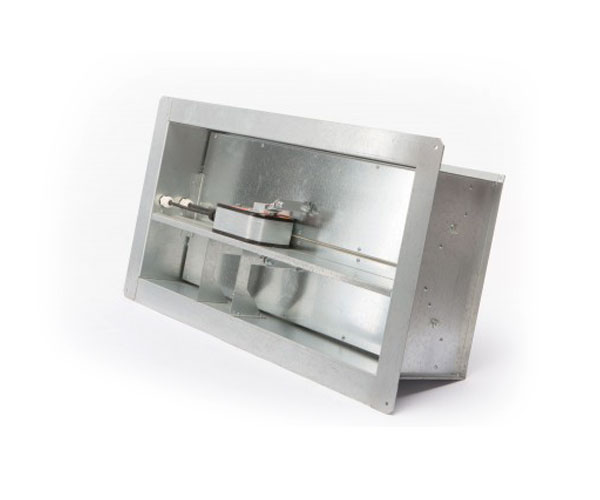

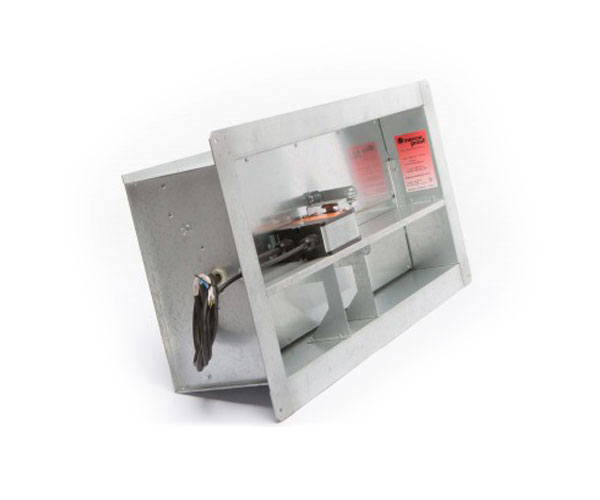

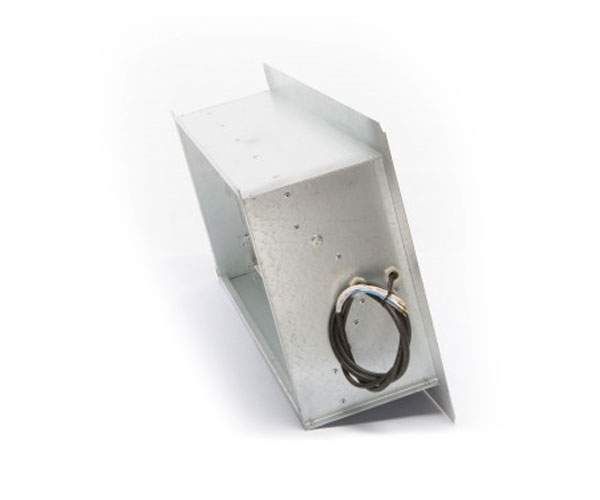

Многолопаточное (лифтовое) стеновое исполнение mrc FID-С3
Клапаны mrc FID-С3 применяются в случаях, когда выдвигается обязательное требование о недопустимости вылета заслонок за пределы строительной конструкции, например, при установке клапана в стенке лифтовой шахты.
Корпус
Изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм. Это обеспечивает жесткую геометрию корпуса, что облегчает монтаж и помогает избежать перекоса при установке. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали.
К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены полиэтиленовым вентиляционным уплотнителем для лучшей герметизации клапана при закрытой заслонке.
Заслонка
Изготавливается из оцинкованной стали и заполняется огнестойким теплоизолирующим материалом (EI120) либо только из оцинкованной стали (дымовые клапаны Е120). В нормальных условиях заслонка закрыта, по сигналу пожарной автоматики переходит в открытое положение.
Привод
Располагается внутри корпуса.
По умолчанию клапаны комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя.
Характеристики
- Применяются в случаях, когда выдвигается обязательное требование о недопустимости вылета заслонок за пределы строительной конструкции, например, при установке клапана в стенке лифтовой шахты.
- Прямоугольный корпус с фланцевым соединением с одной стороны для присоединения воздуховода.
- Привод располагается внутри корпуса.
- Глубина корпуса по умолчанию: 220 мм, может быть изменена по просьбе заказчика (минимум 160 мм).
