Описание

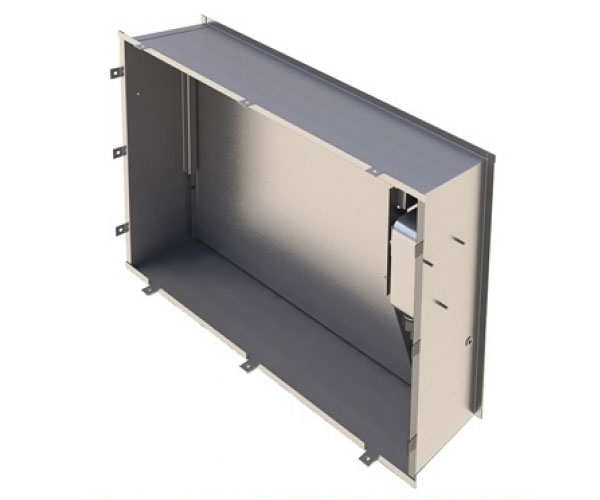

Клапан нормально закрытый приточный морозостойкий Сигмавент-НЗ(КПМ)-АхВ предназначен для открытия проемов в наружных ограждениях или шахтах для естественного проветривания коридоров при пожаре, а также для естественного притока (компенсации) воздуха в помещения, защищаемые вытяжной противодымной вентиляцией. К клапанам Сигмавент-МС не предъявляются требования по пределу огнестойкости.
Применение клапана регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
К клапану не предъявляются требования по пределу огнестойкости. Клапан соответствует условию непримерзания заслонки к корпусу без дополнительного обогрева, то есть клапан должен открываться без обогрева заслонки при условии, что в закрытом положении одна сторона заслонки обращена внутрь помещения при возможной положительной температуре и относительной влажности воздуха до 90%, а другая сторона обращена на улицу, где температура может достигать минус 60°С. При таких условиях эксплуатации клапан подвергается обледенению, и усилие открытия многократно возрастает. Работоспособность клапана обеспечивается специальными мерами, которые препятствуют обледенению периметра соприкосновения заслонки и корпуса, в том числе и в осевых узлах, а также значительным увеличением усилия привода в момент открытия заслонки на 5-8 градусов. После этого усилие уменьшается до обычного. Конструктивно клапан состоит из корпуса прямоугольной формы глубиной 180 мм, не имеющего фланцев. Внутри корпуса расположены заслонка и управляемый электромеханический привод. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом.
Применение клапанов Сигмавент-НЗ-(КПМ) допускается при температуре наружного воздуха не ниже –30°C — тип 1 и не ниже –60°C — тип 2. При этом температура окружающей среды привода должна быть не ниже –30°C. На клапаны типа 1 устанавливаются приводы с усилием на открытие не менее 15 Нм, на тип 2 — с усилием 40 Нм.
Клапаны данного типа не входят в Утвержденный Постановлением Правительства Российской Федерации от 17 марта 2009 г. N241 «Список продукции, которая для помещения под таможенные режимы, предусматривающие возможность отчуждения или использования этой продукции в соответствии с ее назначением на таможенной территории российской федерации, подлежит обязательному подтверждению соответствия требованиям федерального закона «технический регламент о требованиях пожарной безопасности» (в ред. Постановления Правительства РФ от 17.03.2010 N140).
Конструктивные особенности клапана позволяют изготавливать его только в следующих предельных размерах, мм: 300 ≤ А ≤1000, 450≤В≤ 650. При необходимости, можно изготавливать кассеты из нескольких клапанов.
Клапан следует устанавливать с горизонтальной осью вращения, при этом верхняя часть заслонки должна открываться на внешнюю сторону. На него не должны попадать прямые осадки.
Геометрические характеристики
Площадь проходного сечения клапана Сигмавент -МС-АхВ в зависимости от его типоразмера, м²
Коэффициент местного сопротивления ζм.с. клапана Сигмавент -МС-АХВ-…
Пример установки морозостойкого клапана
Схемы подключения электроприводов
