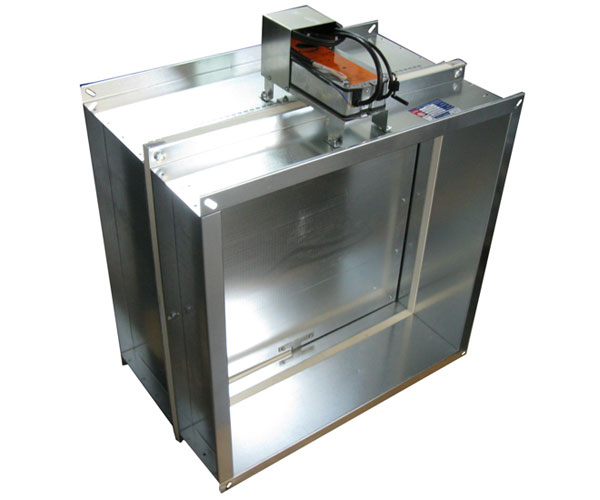

Клапан КПС-3
Тип привода:
- ТЗ – пружинный с тепловым замком;
- ТЗ(М) – пружинный с тепловым замком и микропереключателями;
- МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
- МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
- МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
- МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
- МВ(24/220)Т – электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством;
- ЭМ(24/220) – электромагнитный привод, с напряжением питания 24/220В.
Тип сечения: прямоугольное (квадратное)
Дополнительные опции:
- K – наличие клеммной колодки (для MB…, MS…);
- с ТРУ 72 град – наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MB…,MS…).
Предел огнестойкости клапана КПС-3:
- в режиме нормально открытого (огнезадерживающего) клапана – EI 180 (3 часа)
- в режиме нормально закрытого (дымового) клапана – EI 180, E 180 (3 часа)
- Противопожарный клапан КПС-3 систем вентиляции зданий и сооружений КПС-3 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009.
Вид климатического исполнения и категория размещения:
- У3 по ГОСТ 15150-69
- предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С, при условии отсутствия прямого воздействия атмосферных осадков.

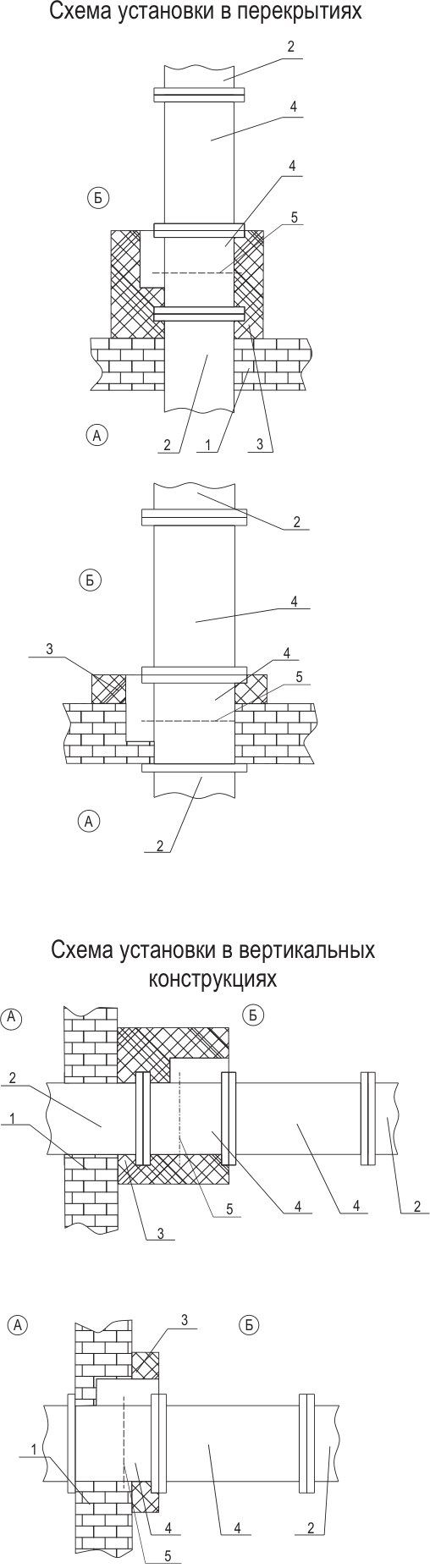

Особенности монтажа:
- Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
- Клапан КПС-3 работоспособен в любой пространственной ориентации.
- Клапан КПС-3 не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Особенности конструкции:

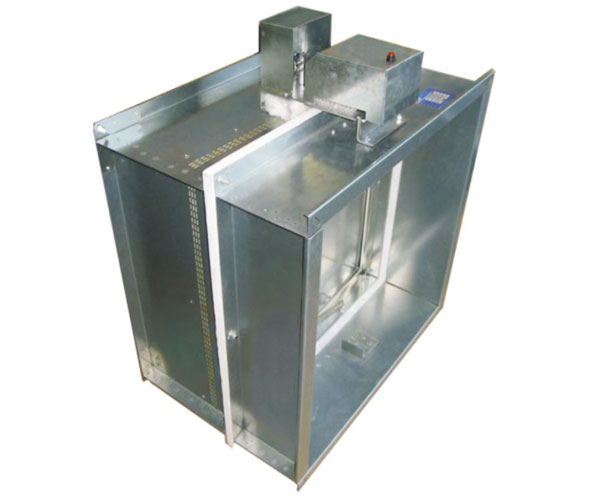

- Конструкция клапана КПС-3 представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.
- Клапан КПС-3 состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана строительную конструкцию.
