Клапан КПС 2-м

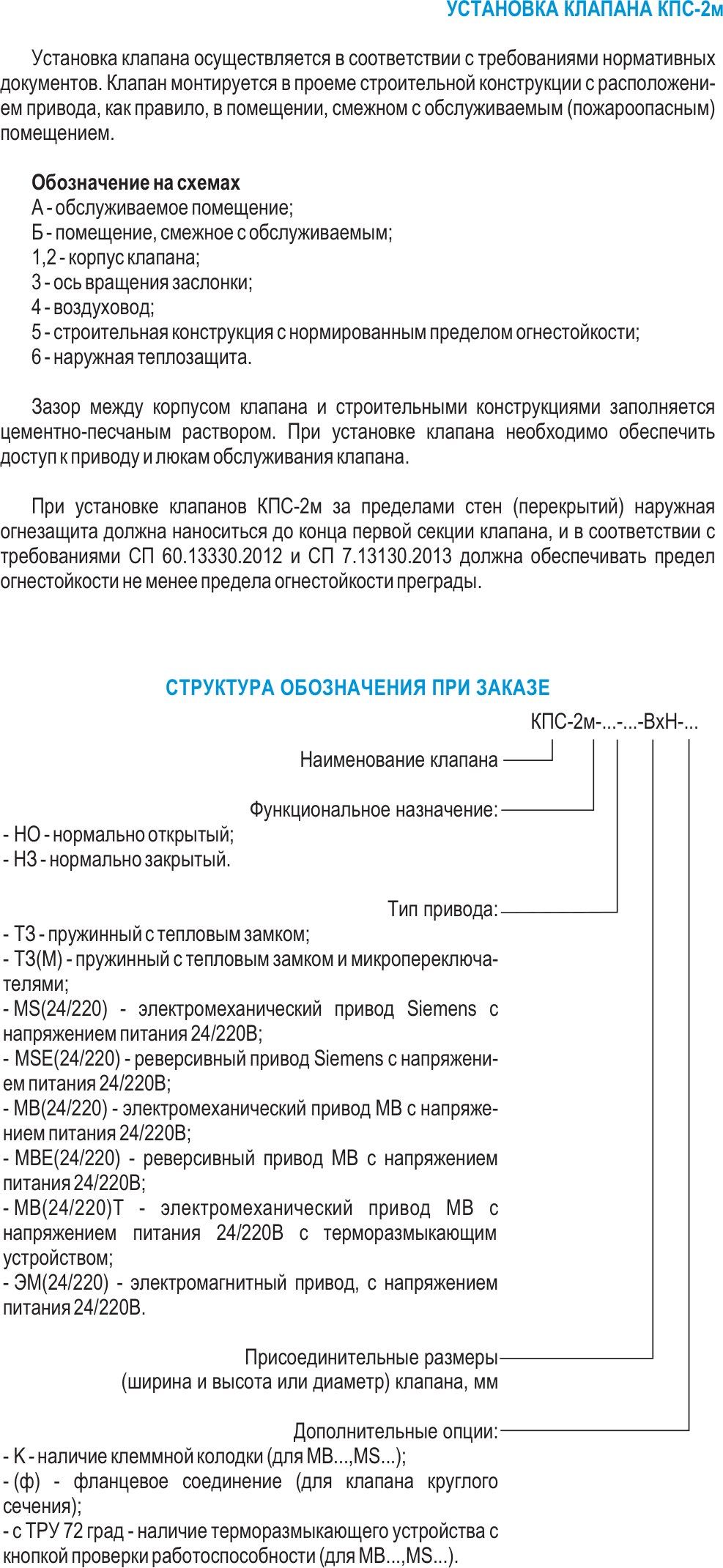

Функциональное назначение:
- НО – нормально открытый;
- НЗ – нормально закрытый
Тип привода:
- ТЗ – пружинный с тепловым замком;
- ТЗ(М) – пружинный с тепловым замком и микропереключателями;
- МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
- МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
- МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
- МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
- МВ(24/220)Т – электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством;
- ЭМ(24/220) – электромагнитный привод, с напряжением питания 24/220В.
Тип сечения:
- прямоугольное (квадратное);
- круглое
Дополнительные опции:
- K – наличие клеммной колодки (для MB…,MS…);
- (ф) – фланцевое соединение (для клапана круглого сечения);
- с ТРУ 72 град – наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MB…,MS…).
Предел огнестойкости клапана КПС-2м:
- в режиме нормального открытого (огнезадерживающего) клапана – EI120;
- в режиме нормального закрытого (дымового) клапана – E 120,EI 120.
Противопожарный клапан систем вентиляции зданий и сооружений КПС-2м (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.
Вид климатического исполнения и категория размещения:
- У3 по ГОСТ 15150-69
- предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.
Особенности монтажа
Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах
взрывопожароопасных смесей.
Конструкция клапанов
Клапан изготовлен из оцинкованной стали.
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва.
Клапан состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
