Клапан КПС-1м-МЗ/КПС-2м-МЗ
Клапаны в морозостойком исполнении изготавливаются в 2 модификациях: КПС-1м-МЗ и КПС-2м-МЗ, отличающихся пределом огнестойкости.
Функциональное назначение:
- НО – нормально открытый;
- НЗ – нормально закрытый
Тип привода:
- МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
- МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
- МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
- МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
- МВ(24/220)Т – электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством;

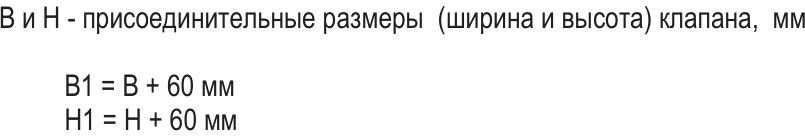

Тип сечения: прямоугольное (квадратное)
Дополнительные опции:
- K – наличие клеммной колодки (для MB…,MS…);
- с ТРУ 72 град – наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MB…,MS…).
Предел огнестойкости клапана КПС-1м-МЗ:
- в режиме нормально открытого (огнезадерживающего) клапана – EI 90
- в режиме нормально закрытого (дымового) клапана – EI 90, E 90
Предел огнестойкости клапана КПС-2м-МЗ:
- в режиме нормально открытого (огнезадерживающего) клапана – EI 120
- в режиме нормально закрытого (дымового) клапана – EI 120, E 120
Противопожарный клапан систем вентиляции зданий и сооружений по своему функциональному назначению может применятся как в качестве огнезадерживающего с нормально открытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013.
Конструкция клапанов:
- Клапан КПС-1м-МЗ/КПС-2м-МЗ (далее клапан) изготовлен из оцинкованной стали.
- Специальная конструкция клапана обеспечивает его работоспособность при низких температурах, предотвращая смерзание подвижных металлических частей, за счет исключения их соприкосновения. Электромеханический привод располагается в утепленном защитном кожухе.
Вид климатического исполнения и категория размещения:
- УХЛ1 по ГОСТ 15150
- предельные значения рабочей температуры окружающего воздуха от -60С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

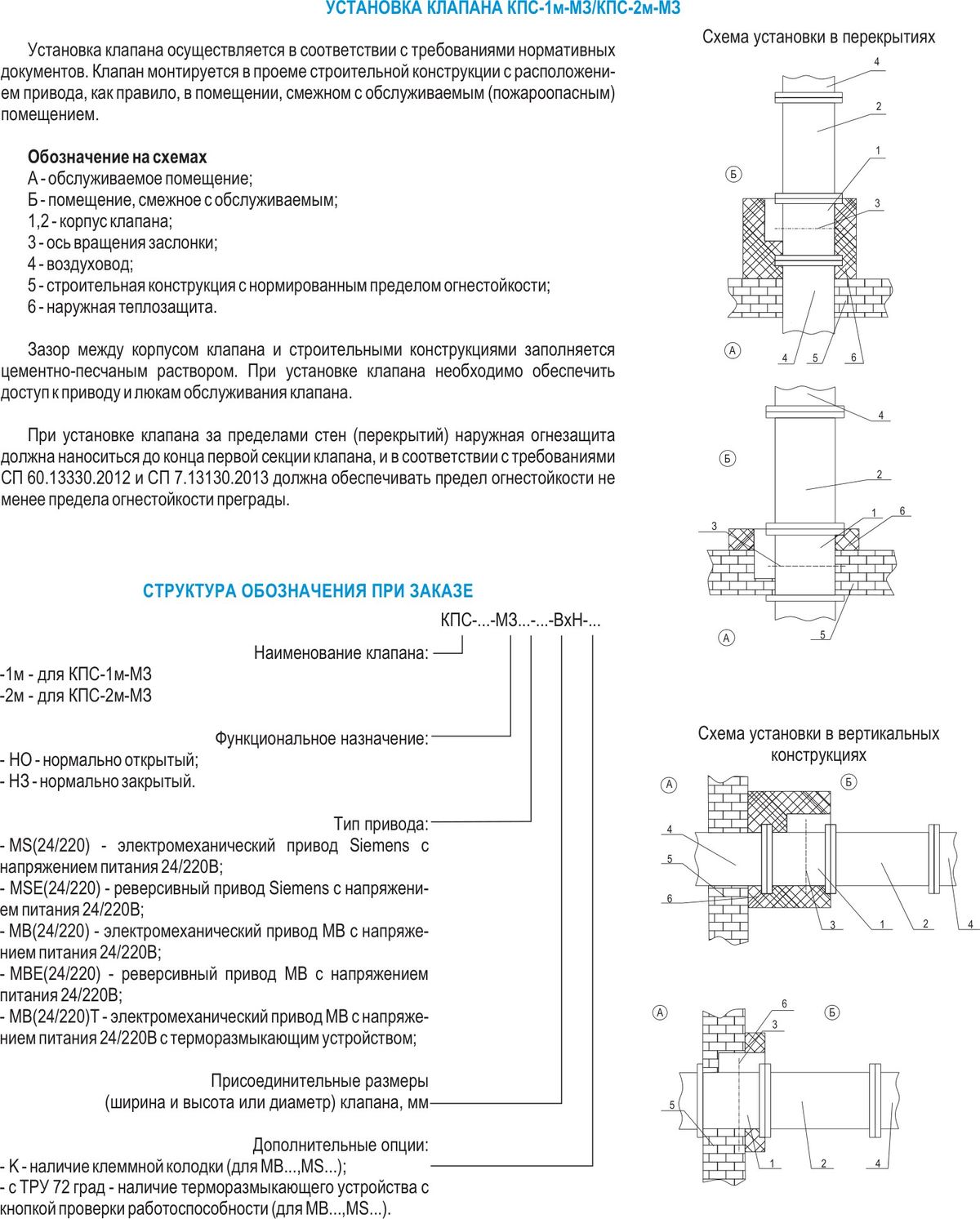

Особенности монтажа:
- КПС-1м(90) работоспособен в любой пространственной ориентации.
- Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.
- Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
