Описание
Клапан противопожарный FKS-1м(60) /1м(90) может применяться как в качестве огнезадерживающего клапана с нормально открытой (НО) заслонкой, так и дымового клапана с нормально закрытой заслонкой (НЗ). Нормально открытый (НО) (огнезадерживающий) клапан предназначен для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Нормально закрытый (НЗ) клапан (втом числе дымовой) используется в системах противодымной вентиляции.
Применение клапанов FKS-1м (60)/1м(90)
Применение клапана осуществляется в соответствии с требованиями СНиП 41-01-2003 и специальных технических условий. Клапан FKS не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений. Вид климатического исполнения и категория размещения – УЗ по ГОСТ 15150-69. Характеристики внешней среды при эксплуатации и хранении клапана:
- предельные значения рабочей температуры окружающего воздуха от –30С до +40С при отсутствии прямого воздействия атмосферных осадков;
- окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Конструкция клапанов FKS-1м (60)/1м(90)

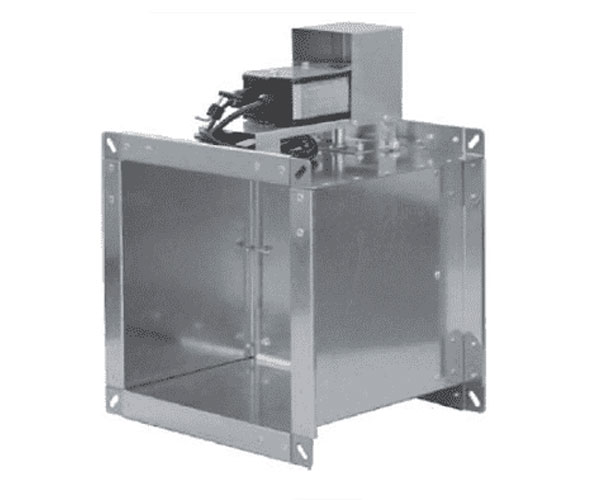

Клапан FKS выпускается прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или ниппельным соединением. Корпус клапана изготавливается из оцинкованной стали. Клапан состоит из: корпуса, заслонки, привода. Угол поворота заслонки 90 градусов. Клапаны FKS изготавливаются в различных модификациях в зависимости от типа привода: с электромагнитным; с электромеханическими приводами Lufberg FS, а также с аналогичными приводами других производителей.
Корпус прямоугольного сечения является несущей конструкцией клапана и снабжен на торцах присоединительными фланцами. Во внутренней части в местах примыкания cтворки установлены нащельники и термоуплотнительная лента. Створка, полость которой заполнена термоизоляционным материалом, установлена в корпусе на осях. Вращающийся момент на ось створки передается от привода. Исходное положение створки определяется назначением: В исходном положении створка НО клапана открыта, а створка НЗ и дымового клапанов-закрыта.

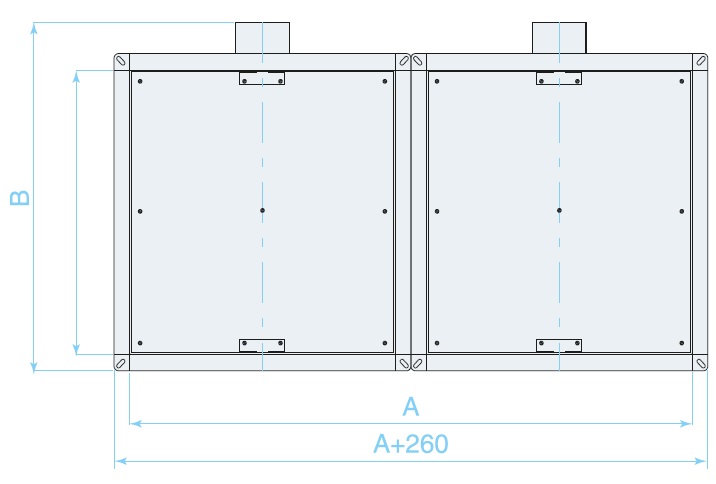

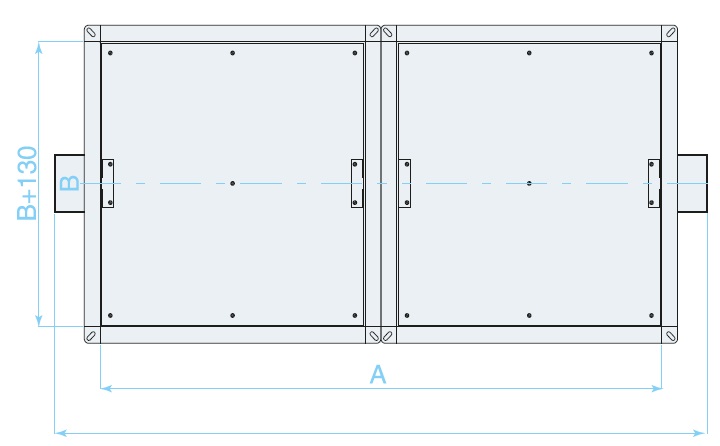

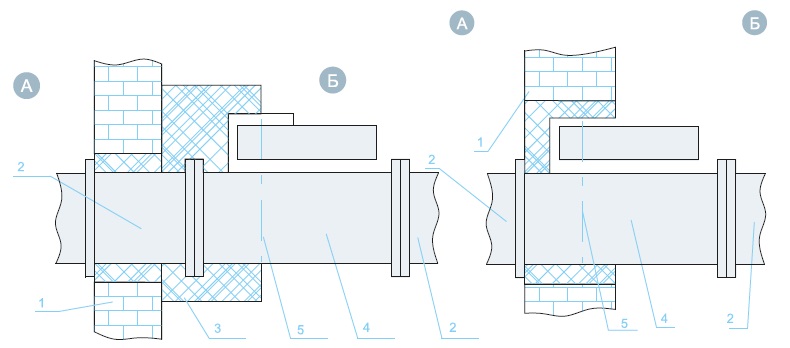

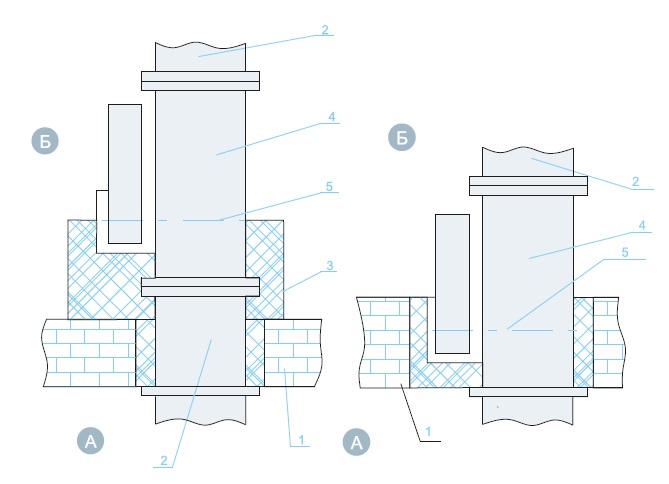

Виды кассетного исполнения клапана FKS-1м (60)/1м(90)

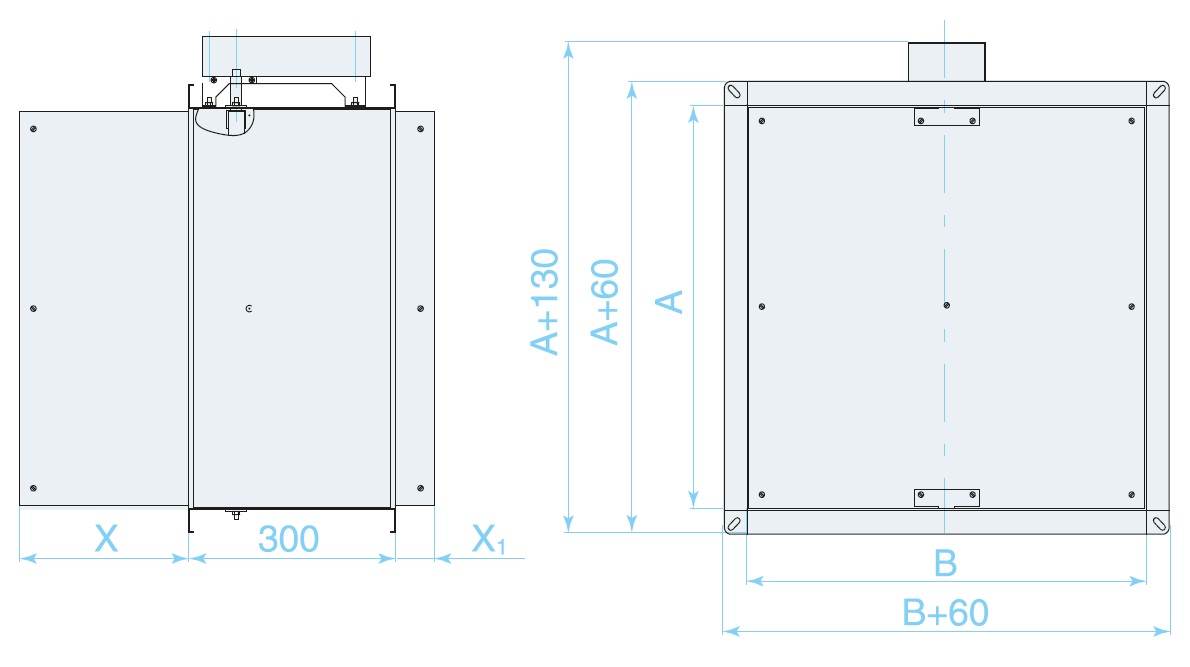

Вылет заслонки за корпус клапана FKS-1м (60)/1м(90)
Типоразмерный ряд и значение площади проходного сечения
прямоугольного клапана FKS-1м (60)/1м(90), м2
Клапаны, размеры которых превышают указанные в таблице конструируются индивидуально.
Масса клапанов прямоугольного сечения FKS-1м
Масса клапанов прямоугольного сечения FKS-1м (60)/1м(90), не более, кг
Клапаны круглого сечения FKS-1м (60)/1м(90)
Минимальный диаметр клапана с электромеханическим и электромагнитным приводом — d100. Минимальный диаметр клапана с тепловым замком — d200. Клапаны диаметром d100 и d125 с тепловым замком изготавливаются из клапана d200 с двумя трубчатыми переходами длиной 300 мм. Необходимо обратить внимание, что потери давления на клапанах d100, d125, d160 относительно велики, поэтому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром d200.
Типоразмерный ряд и значение площади проходного сечения круглого клапана FKS-1м (60)/1м(90), м2

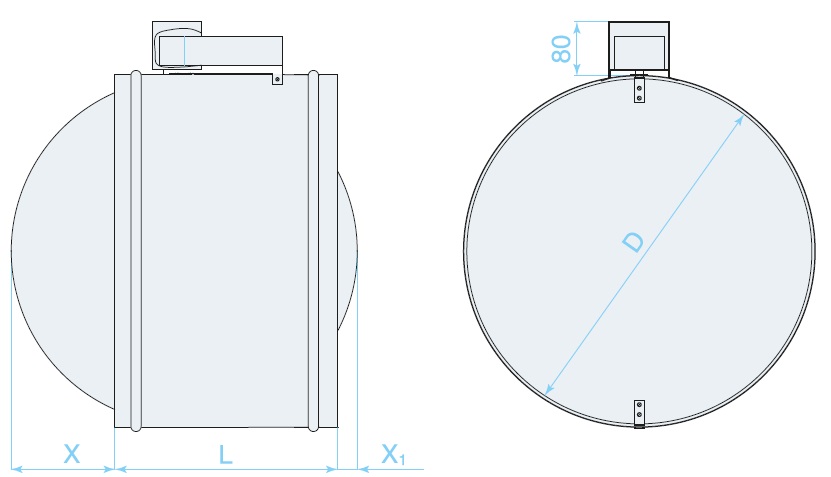

Вылет заслонки за корпус клапана круглого сечения FKS-1м (60)/1м(90)
