Описание клапана КОМ-ДД
Клапаны КОМ-ДД могут использоваться также в качестве противопожарных нормально открытых(огнезадерживающих) клапанов в приточных и вытяжных системах вентиляции указанных помещений с целью блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений защищаемых помещений.
Применение клапанов осуществляется в соответствии с нормативными требованиями.

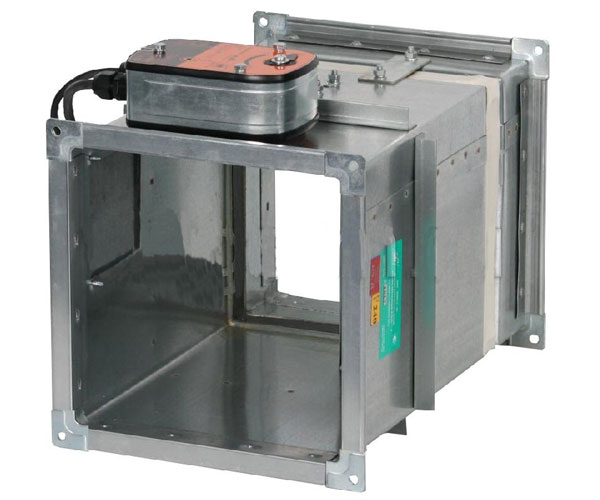

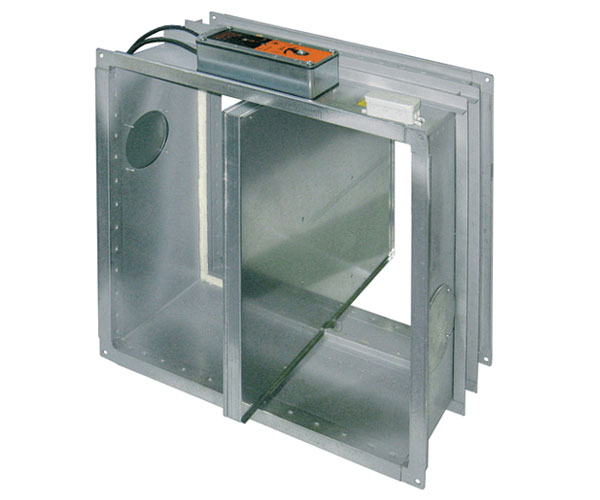

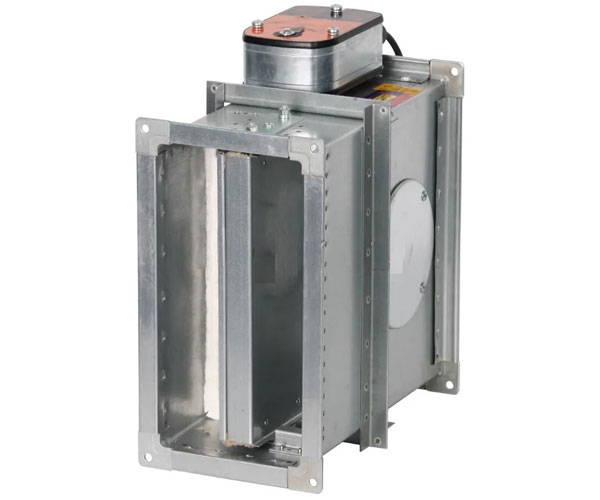

Клапаны выпускаются канального типа только прямоугольного сечения с двумя присоединительными фланцами. Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкован-ной стали. Отличительной особенностью этих клапанов является возможность открывания заслонки для удаления газов и дыма после тушения пожара.
Электроприводы для клапана КОМ-ДД
Клапаны двойного действия КОМ-ДД изготавливаются с реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров) или электромеханическими приводами BELIMO с возвратной пружиной типа BFN, BLF или BF (для клапанов больших размеров) без терморазмыкающего устройства (ТРУ).
Клапаны КОМ-ДД работоспособны в любой пространственной ориентации.
При проектировании и установке клапанов в системах вентиляции рекомендуется учитывать удобство доступа к приводу клапана и смотровым люкам в его корпусе.
Вид климатического исполнения клапанов
Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от от -30°C до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Схемы конструкции клапанов КОМ-ДД
При А<600 мм один смотровой люк располагается в центре боковой поверхности клапана слева (вид со стороны привода), а при А > 600 мм – один люк в верхней части боковой поверхности справа (см. рис.) и второй люк в нижней части противоположной поверхности справа.
На клапанах с электромеханическим приводом BELIMO при В < 400 мм ТРУ устанавливается на крышке люка клапана, а при В > 400 мм – на корпусе рядом с приводом.
Значения вылетов заслонки за корпус клапана
Для компенсации длины вылета заслонки (например, при установке на фланце декоративной решетки или при установке клапана в строительной конструкции толщиной более L1) могут быть изготовлены дополнительные секции воздуховода
Площадь проходного сечения клапанов КОМ-ДД
Площадь проходного сечения клапанов КОМ-ДД, м2, в зависимости от размеров внутреннего сечения клапана (воздуховода)
Значения коэффициентов местного сопротивления ζB клапанов КОМ-ДД в зависимости от размеров внутреннего сечения клапана (воздуховода)
Пример заказа клапана КОМ-ДД
КОМ-ДД(15)-500х400-MBE(220)-К, где:
КОМ-ДД(15) – клапан КОМ-ДД двойного действия,
500х400 — с размерами внутреннего сечения 500х400 мм
MBE(220) — с реверсивным приводом BELIMO на 220 В,
К — с соединительной коробкой и клеммной колодкой
КОМ-ДД(15)-700х300-МВ(24)-Н, где:
КОМ-ДД(15) – клапан КОМ-ДД двойного действия,
700х300 — с размерами внутреннего сечения 700х300 мм
МВ(24) — с электромеханическим приводом BELIMO на 24 В без ТРУ,
К — без соединительной коробки с клеммной колодкой
