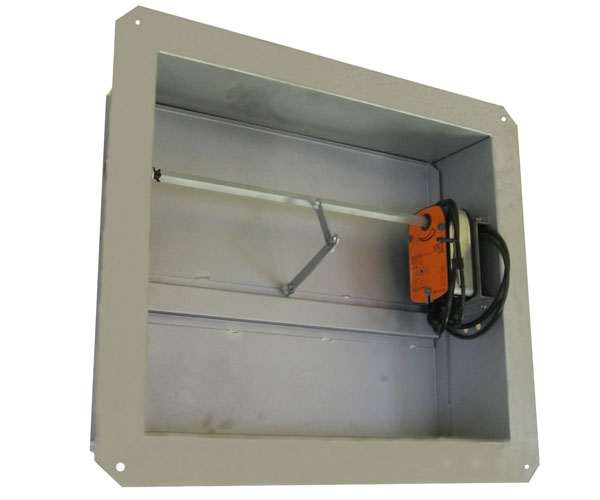

Клапан противопожарный КДМ-2м/КДМ-3

Описание клапана КДМ-2м/КДМ-3

Предел огнестойкости клапанов: 90 и 120 мин.

Вид исполнения:

• (по умолчанию) – стенового типа;
• К – канального типа.

Тип привода:

• МS(24/220) – электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) – реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) – электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) – реверсивный привод МB с напряжением питания 24/220В;
• ЭМ(24/220) – электромагнитный привод, с напряжением питания 24/220В.

Тип сечения:

• прямоугольного (квадратного)

Дополнительные опции:
• K – наличие клеммной колодки (для МВ…,MS…);
• СН – наружное расположение привода (только для канального исполнения);
• ВН – внутреннее расположение привода.

Предел огнестойкости клапана КДМ-2м: E90 (1,5 часа).

Предел огнестойкости клапана КДМ-3:

• в режиме противопожарного нормально закрытого клапана – ЕI 120.
• в режиме дымового клапана – E 120.

Клапан КДМ-2м по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, не подверженных задымлению, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

Противопожарный клапан КДМ-3 в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре нормально закрытые клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара кгазовыми, аэро­зольными или порошковыми установками. Конструкция нормально зарытых клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

В режиме дымового клапана КДМ-3 предназначены для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м/КДМ-2с.

Вид климатического исполнения и категория размещения: У3 по ГОСТ 15150-69
Предельные рабочие значения температуры окружающего воздуха от -30С до +40С при отсутствии прямого воздействия атмосферных осадков.

Особенности монтажа

Клапан КДМ-2м изготавливается из оцинкованной стали ГОСТ19904-90.

Клапан КДМ-2м выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Клапан КДМ-2м работоспособен в любой пространственной ориентации.

Клапан КДМ-2м не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности.

Клапан КДМ-3 изготавливается из оцинкованной стали ГОСТ 19904-90, по конструкции аналогичен клапану КДМ-2м с заслонкой, коробчатого типа, заполненной термоизоляцией.

Клапаны выпускаются как в стеновом, так и в канальном исполнении. Устанавливаются в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов.

Клапан работоспособен в любой пространственной ориентации.
