Описание ВКПН
Прямоугольные канальные вентиляторы ВКПН относятся к оборудованию специального назначения, служат для организованного воздухообмена в помещениях и зданиях пищевой, химической и фармацевтической промышленности, аккумуляторных станций, в лабораториях, на производственных объектах со специфическими технологическими процессами и др.
Рабочими средами могут выступать воздух и паро- газовоздушные смеси повышенной температуры и/или с неярко выраженной химической агрессивностью по отношению к черным, нержавеющим сталям и цветным металлам.
Применение
Промышленные вентиляторы ВКПН применяются в стационарных типах систем вентиляции, воздушного отопления и кондиционирования. Чаще всего ВКПН используются в следующих типах помещений:
- Логистические помещения;
- Складские центры;
- Торгово-развлекательные центры;
- Офисы;
- Банки;
- Кафе и столовые;
- Некоторые производственные помещения.
Общие сведения
• Лопатки рабочего колеса загнуты назад;
• Электродвигатель вынесен на корпус вентилятора;
• Возможные варианты исполнения:
– В – Взрывозащищенное из разнородных материалов;
– ВК – Взрывозащищенное коррозионностойкое;
– К – Общепромышленное коррозионностойкое;
– КХ – Кухонное.
• Изготавливаются из нержавеющей или оцинкованной стали и предназначены для перемещения слабоагрессивных газо-паровоздушных смесей или среды с повышенной температурой;
• Степень защиты двигателей во взрывозащищенном исполнении: 1ExdIIBT4 или 1ExdIICT4;
• Установка под любым углом.
Основные выпускаемые типоразмеры
Преимущества вентилятора ВКПН
Положительных сторон ВКПН достаточно много, вот только некоторые из них:
- Высокие показатели расхода воздушных масс;
- Низкий уровень шума, достигнутый путем проектирования конструкции;
- Малое количество энергозатрат благодаря высокому коэффициенту полезного действия;
- Встроенные термоконтакты;
- Минимальное обслуживание в условиях эксплуатации;
- Надежность конструкции;
- Возможность установки оборудования в любом удобном положении.
Купить канальный промышленный вентилятор можно на нашем сайте. «Вентар-С» предлагает самые выгодные цены на вентиляторы ВКПН. При заказе можно оформить быструю доставку в любой уголок России.

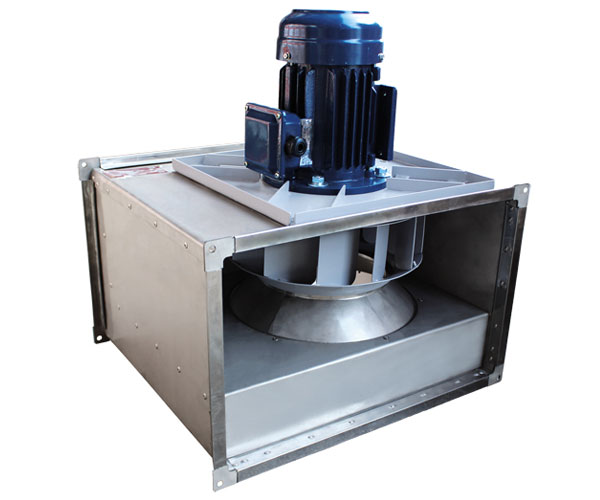

Вентилятор ВКПН – конструктивные особенности
Главным конструктивным отличием канального прямоугольного вентилятора ВКПН является выведенный за пределы проходного сечения асинхронный электродвигатель. Таким образом рабочая среда не контактирует с приводом, за счет чего повышается надежность и срок службы агрегата в целом. Степень защиты электропривода во взрывозащищенном исполнении – 1ExdIIBT4 (как вариант – 1ExdIICT4).
Исполнение коробчатого корпуса прямоугольного сечения возможно в двух вариантах: из тонколистовой оцинкованной стали или из «нержавейки». Оцинкованные корпуса для дополнительной защиты от неблагоприятных внешних факторов покрываются износостойкими лакокрасочными материалами методом порошкового напыления.
На торцах корпуса вентилятора ВКПН предусматриваются монтажные фланцы, посредством которых агрегат крепится в разрыв воздуховодов вентсети. При установке используются монтажные шины, герметики и уплотнительные ленты. Установка возможна в любом монтажном положении: горизонтальном, вертикальном или под углом.
Внутри корпуса размещено радиальное рабочее колесо, стальные лопасти которого выгнуты в противоположную вращению сторону.
Основные варианты изготовления
индекс | назначение и материалы |
В | Сталь оцинкованная, материал РК – сталь ГК с порошковой окраской + латунь |
ВК | Сталь нержавеющая AISI 201 опционально – AISI 304, материал РК – сталь нержавеющая AISI 201 + латунь |
К | Сталь нержавеющая AISI 201 опционально – AISI 304, материал РК – сталь нержавеющая AISI 201 |
Габартиные и присоединительные размеры ВКПН
№ п/п | Наименование | А | В | А1 | В1 | А2 | В2 | H | L |
1 | ВКПН 30*15 2D-1,6 | 300 | 150 | 320 | 170 | 340 | 190 | 340 | 420 |
2 | ВКПН 30*15 2Е-1,6 | 300 | 150 | 320 | 170 | 340 | 190 | 340 | 420 |
3 | ВКПН 40*20 2D-1,8 | 400 | 200 | 420 | 220 | 440 | 240 | 420 | 550 |
4 | ВКПН 40*20 2E-1,8 | 400 | 200 | 420 | 220 | 440 | 240 | 420 | 550 |
5 | ВКПН 40*20 2D-2 | 400 | 200 | 420 | 220 | 440 | 240 | 420 | 550 |
6 | ВКПН 40*20 2E-2 | 400 | 200 | 420 | 220 | 440 | 240 | 420 | 550 |
7 | ВКПН 50*25 2D-2,25 | 500 | 250 | 520 | 270 | 540 | 290 | 475 | 615 |
8 | ВКПН 50*25 2E-2,25 | 500 | 250 | 520 | 270 | 540 | 290 | 475 | 615 |
9 | ВКПН 50*25 2D-2,5 | 500 | 250 | 520 | 270 | 540 | 290 | 475 | 615 |
10 | ВКПН 50*25 2E-2,5 | 500 | 250 | 520 | 270 | 540 | 290 | 475 | 615 |
11 | ВКПН 50*25 4D-2,5 | 500 | 250 | 520 | 270 | 540 | 290 | 440 | 615 |
12 | ВКПН 50*25 4E-2,5 | 500 | 250 | 520 | 270 | 540 | 290 | 440 | 615 |
13 | ВКПН 50*30 2D-2,8 | 500 | 300 | 520 | 320 | 540 | 340 | 560 | 630 |
14 | ВКПН 50*30 4D-2,8 | 500 | 300 | 520 | 320 | 540 | 340 | 520 | 630 |
15 | ВКПН 50*30 4E-2,8 | 500 | 300 | 520 | 320 | 540 | 340 | 520 | 630 |
16 | ВКПН 50*30 2D-3,15 | 500 | 300 | 520 | 320 | 540 | 340 | 585 | 630 |
17 | ВКПН 50*30 4D-3,15 | 500 | 300 | 520 | 320 | 540 | 340 | 520 | 630 |
18 | ВКПН 50*30 4E-3,15 | 500 | 300 | 520 | 320 | 540 | 340 | 520 | 630 |
19 | ВКПН 60*35 2D-3,55 | 600 | 350 | 620 | 370 | 640 | 390 | 665 | 715 |
20 | ВКПН 60*35 4D-3,55 | 600 | 350 | 620 | 370 | 640 | 390 | 575 | 715 |
21 | ВКПН 60*35 4E-3,55 | 600 | 350 | 620 | 370 | 640 | 390 | 575 | 715 |
22 | ВКПН 70*40 4D-4 | 700 | 400 | 720 | 420 | 740 | 440 | 660 | 862 |
23 | ВКПН 80*50 4D-4,5 | 800 | 500 | 530 | 530 | 860 | 560 | 790 | 956 |
24 | ВКПН 80*50 4D-5 | 800 | 500 | 530 | 530 | 860 | 560 | 820 | 956 |
25 | ВКПН 100*50 4D-5,6 | 1 000 | 500 | 1 030 | 530 | 1 060 | 560 | 975 | 1 122 |
