Описание

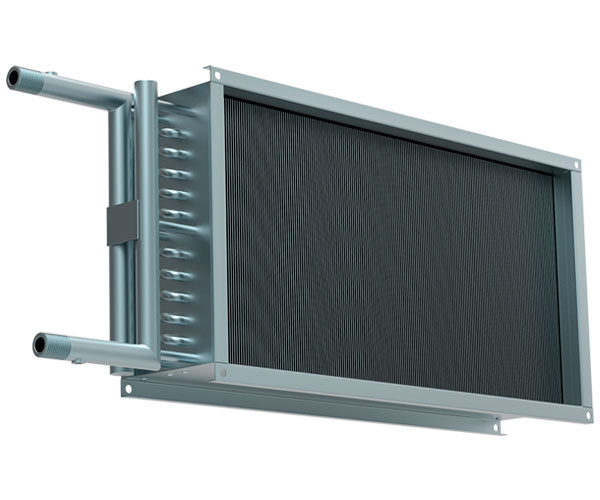

Четырёхрядные канальные теплообменники применяют в системах вентиляции и кондиционирования, предназначены для нагрева и охлаждения воздуха в системах воздушного отопления, вентиляции и кондиционирования воздуха различных конструкций.
Канальные нагреватели позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Теплообменники изготавливаются на базе медных труб и алюминиевых пластин. Максимальные размеры одного блока составляет примерно 3,5 х 4 м.
Теплообменники позволяют использовать в качестве теплоносителя не только воду, но и незамерзающие смеси.
Водяные теплообменники стандартно изготавливаются в десяти типоразмерах, в двухрядном, трехрядном и четырёхрядном исполнении, а так же 2-х или 3-х рядном исполнении с удлиненными коллекторами.
Особенности водяных теплообменников
- Теплоноситель – вода или незамерзающая смесь
- Максимальная температура теплоносителя 170 °C
- Материал пластин – алюминий (Al)
- Материал трубок – медь (Cu)
Габариты 4-х рядных теплообменников КВД
| Типоразмер | А, мм | Б, мм | В, мм | П мм | Д, мм | Е, мм | Ж, мм | И, мм | К, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| TEW 4.70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 9 | 192 | 832 | |
| TEW 4.80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 9 | 192 | 932 | |
| TEW 4.90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 192 | 1042 | |
| TEW 4.100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 11 | 192 | 1142 |
