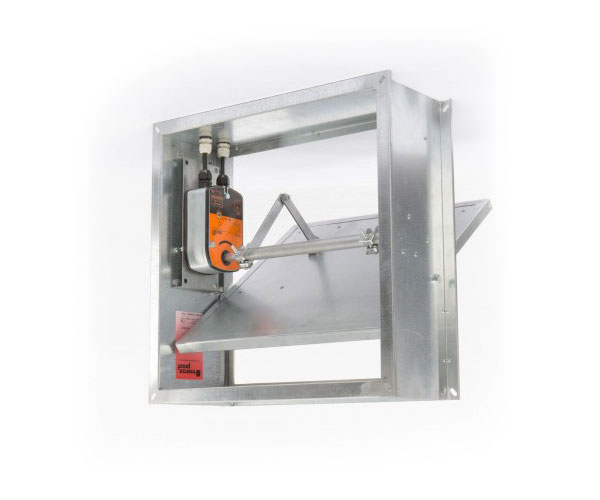

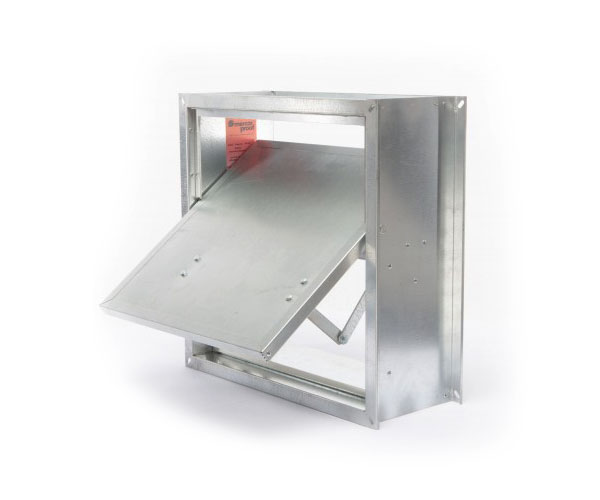

Клапан укороченный канального исполнения mcr FID К2
Нормально закрытые клапаны mcr FID канального типа предназначены для установки в системах вытяжной и приточной противодымной вентиляции.
Корпус
Изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм. Это обеспечивает жесткую геометрию корпуса, что облегчает монтаж и помогает избежать перекоса при установке. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали.
На внутренней поверхности размещается терморасширяющийся уплотнитель (Огракс), а также крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены полиэтиленовым вентиляционным уплотнителем для лучшей герметизации.
Заслонка
Заслонка, в зависимости от исполнения клапана, состоит из уникальной огнестойкой термоизолирующей плиты Tecbor и защитной рамки из стального профиля; из оцинкованной стали с заполнением огнестойким теплоизолирующим материалом; только из оцинкованной стали (дымовые клапаны Е120).
В нормальных условиях заслонка закрыта, а в случае пожара открывается, обеспечивая целостность противопожарной перегородки.
Привод
Клапаны mrc FID по умолчанию комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя.
Размещается снаружи для удобства обслуживания с внешней стороны.
Характеристики
- Укороченный корпус с фланцевым соединением с двух сторон для присоединения воздуховода.
- Ширина А: от 200 до 1800 мм.
- Высота В: от 250 до 1200 мм.
- Глубина корпуса: 210 мм.
- Заслонка со смещенной осью вращения коробчатого типа.
- Для присоединения к круглым воздуховодам необходимо использовать переходник.
- Не подлежат установке в помещениях категорий А и Б по взрывопожаробезопасности.
