Описание

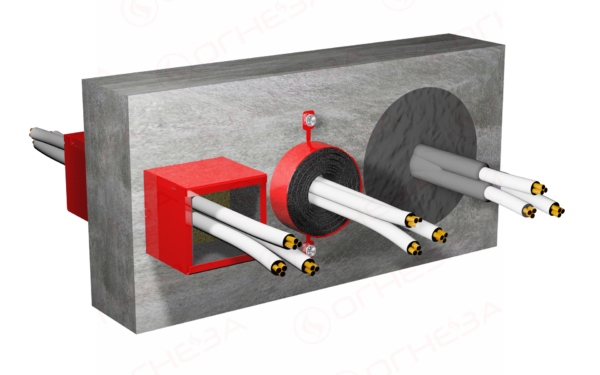

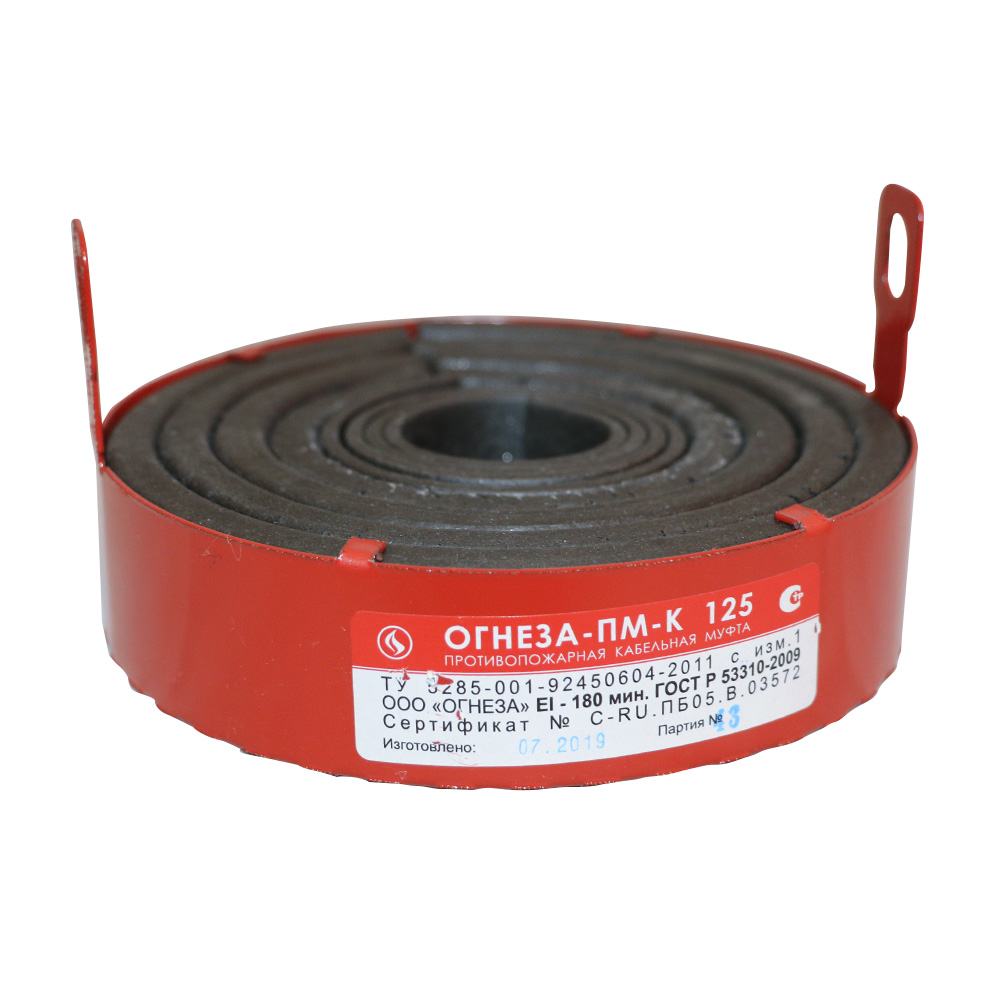

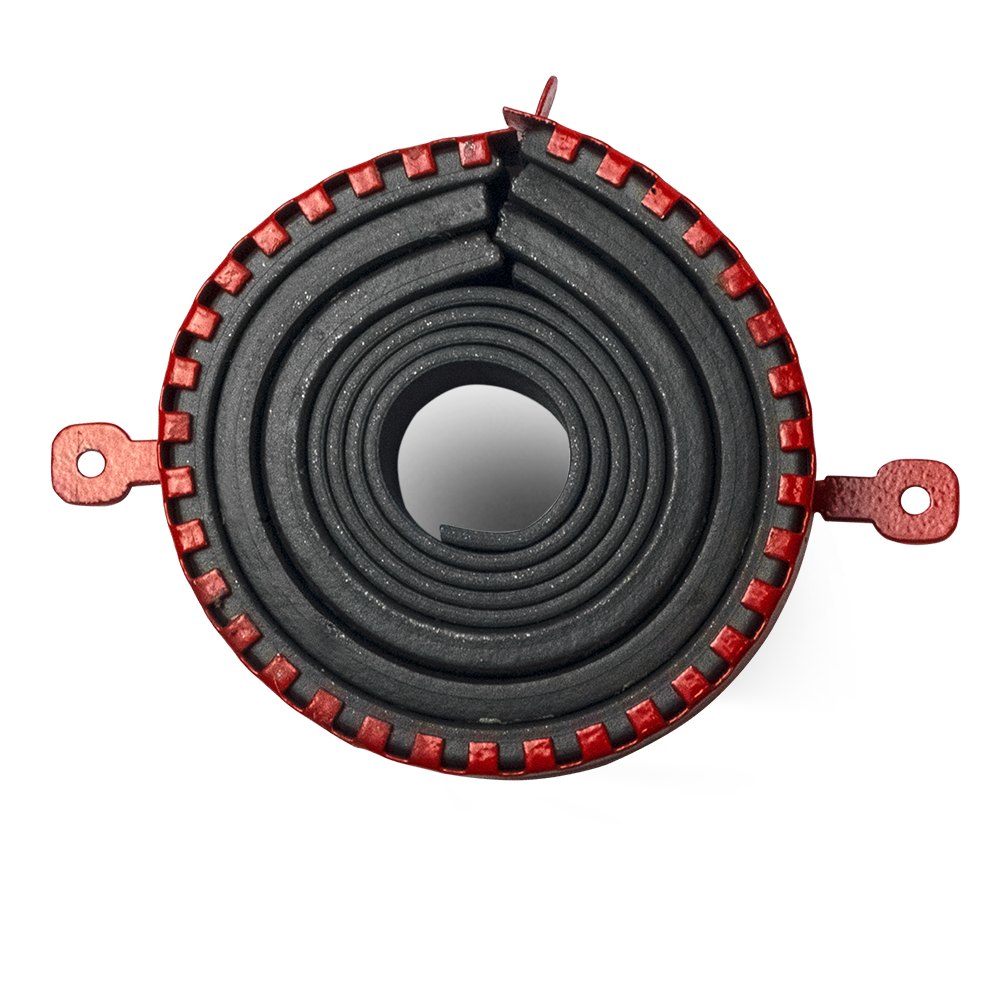

Кабельные проходки ОГНЕЗА-ПМ-К 125 мм используются для заделки мест прохода технологических трубопроводов, трубопроводов инженерных систем, кабелей и кабельных систем через стены, перекрытия и другие строительные конструкции. В случае пожара проходки препятствуют распространению огня и дыма в смежные помещения.
Область применения кабельных проходок ОГНЕЗА-ПМ-К 125 мм
Проходка кабельная используется для блокирования распространения пожара вдоль кабельных коммуникаций через стены и перекрытия с нормируемыми пределами огнестойкости.
Преимущества
- Высокий предел огнестойкости

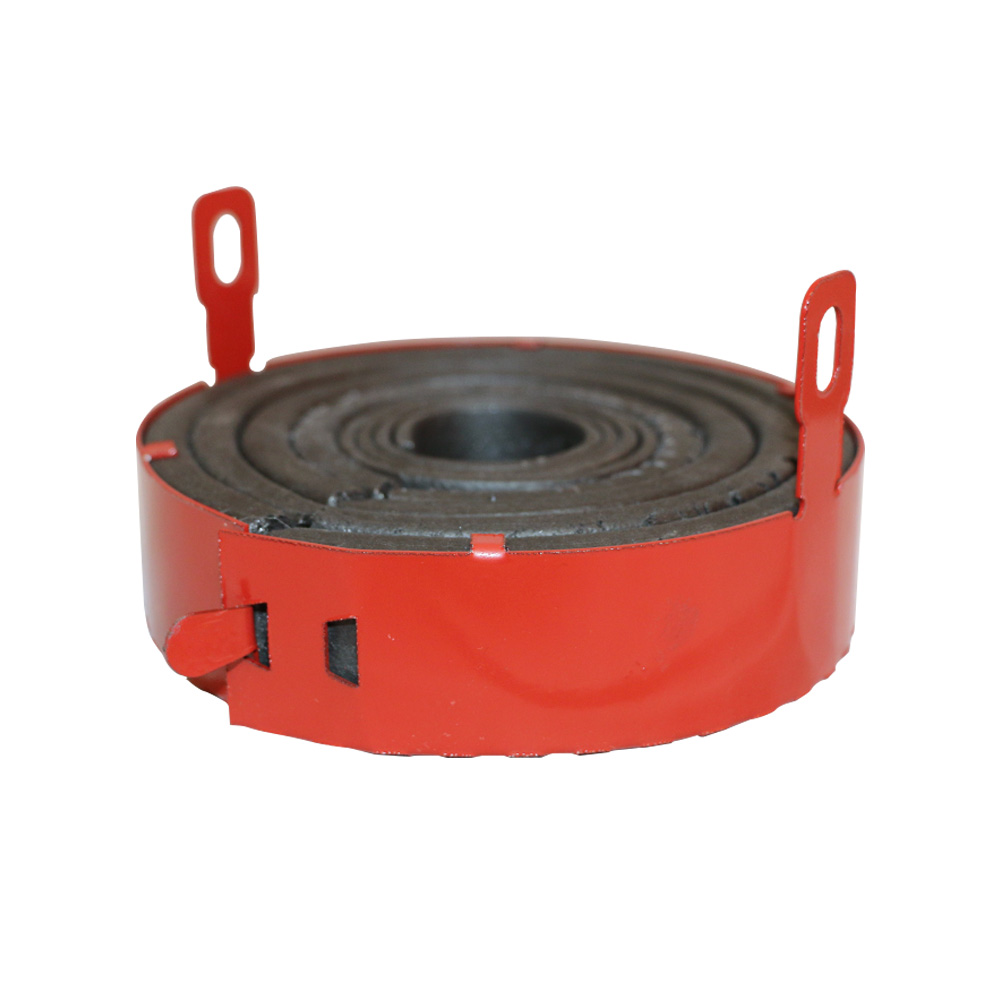

- Корпус муфты является разъемным и снабжен замком – стяжкой, что позволяет использовать на уже проложенные кабельные линии и упрощает монтаж и демонтаж изделия.
- Все металлические части окрашены порошковой краской, что надежно защищает изделие от коррозии.
- Начало срабатывания огнезащитного вкладыша – на 15 секунде, при температуре 150С°
- Срок эксплуатации универсальной кабельной проходки – 30 лет при температуре от -50 до +80С
Транспортировка и хранение
Комплектующие поставляются в коробке. Масса упаковочной единицы не более 15 кг. Транспортировка и хранение при температуре от -50С° до +60С°. Транспортировка может осуществляться любым видом транспорта, обеспечивающего сохранность тары.
Рекомендации по монтажу
- Кабельная проходка применяется для кабельных линий, проложенных как в металлической закладной трубе, так и без нее, через стены толщиной не менее 150 мм
- Применяется как для одиночного кабеля, так и пучка кабелей.

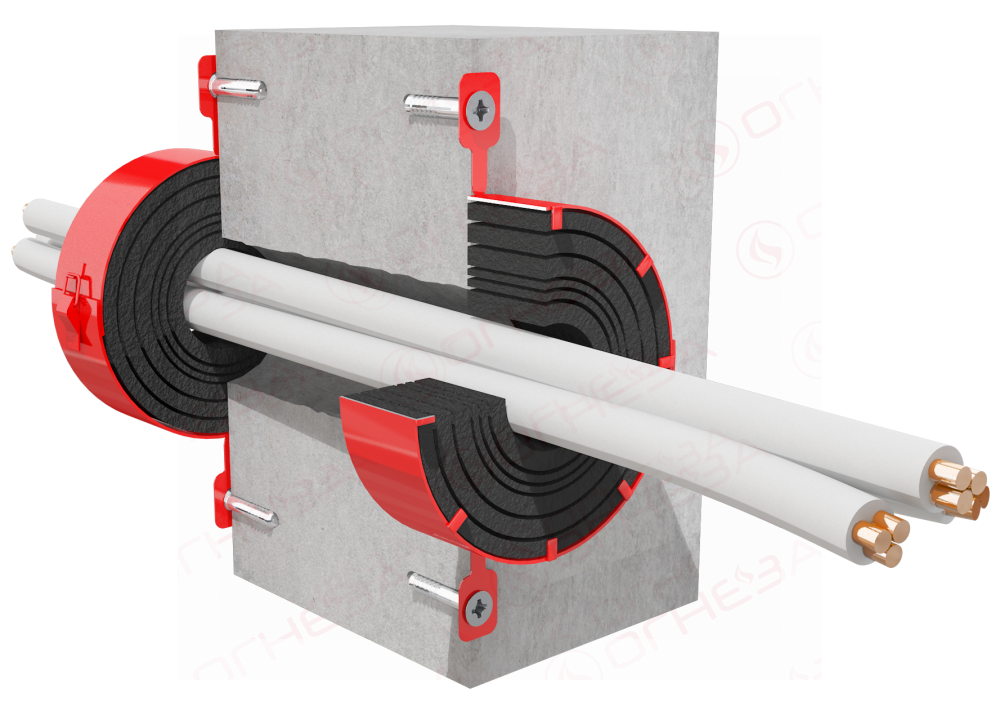

- Кабельные муфты монтируются с двух сторон в металлическую гильзу в стене или перекрытии вдоль прокладки кабельных линий. При отсутствии гильзы муфта монтируется в отверстие, предварительно заделанное минеральной ватой.
- Муфта монтируется корпусом внутрь стены или перекрытия, либо наружу, в зависимости от выбранного способа монтажа.
- Муфта крепится к стене или потолочному перекрытию металлическими дюбелями или анкерными болтами.
- Корпус муфты разъемный, что позволяет с легкостью осуществлять демонтаж замену кабельной проходки.
Кабельная проходка “ОГНЕЗА-ПМ-К” является защитным барьером для огня и дыма, распространяющимся по трубам и кабелям коммуникаций во время пожара. Изделие оснащено удобным замком-защелкой, который позволяет устанавливать кабельную проходку без труда на любые трубопроводы и кабели диаметром не более 125 мм. Кабельные проходки с пределом огнестойкости в 180 минут являются необходимой защитой для коммуникации любого типа зданий: от частных до общественных и промышленных. Изделия выполнены из высококачественного материала и покрыты порошковой краской для предотвращения коррозии.
| Тип противопожарной муфты |
D муфты, мм |
Высота муфты, мм |
Ширина вкладыша, мм |
Количество вкладышей ТРМ 3/7 мм, шт |
Масса муфты, г |
|---|---|---|---|---|---|
| ПМ-К-20/40 | 20-40 | 32 | 30 | 2/- | 55 |

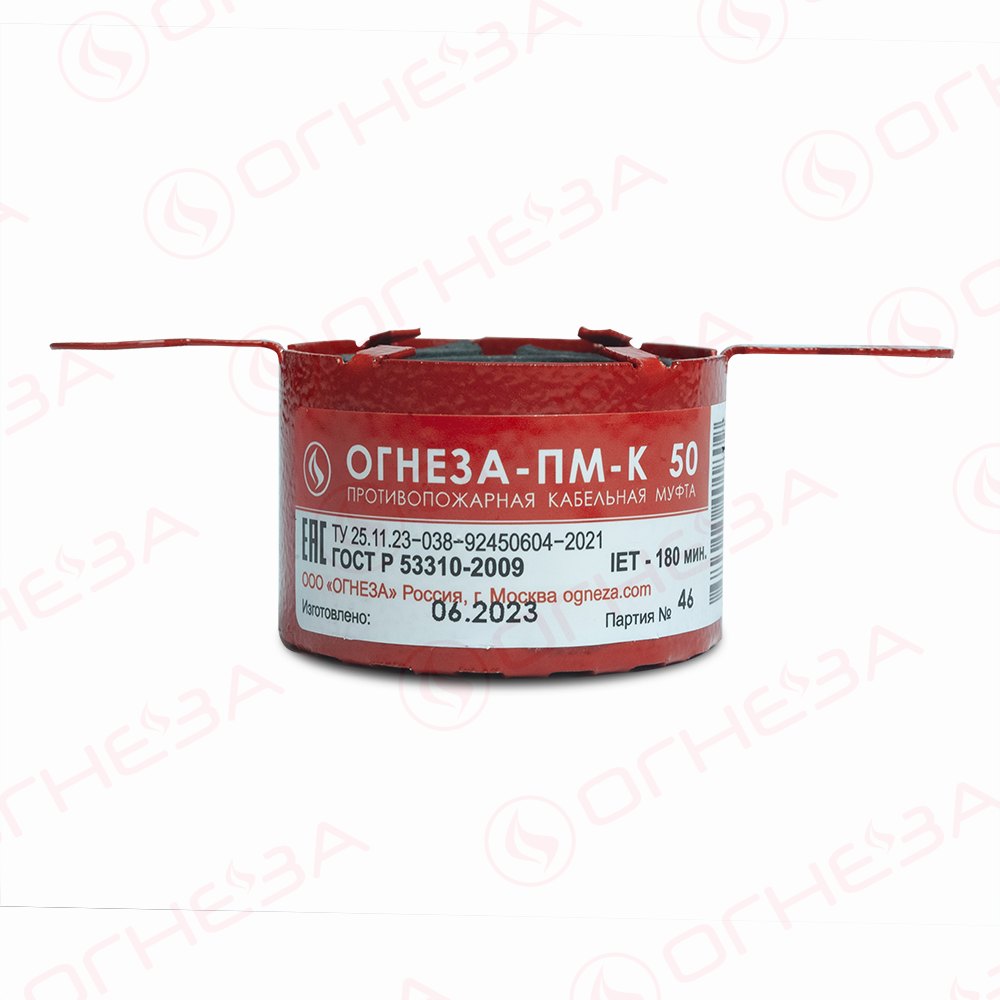

| ПМ-К-50 | 50 | 32 | 30 | 2/2 | 55 |
| ПМ-К-65 | 65 | 32 | 30 | 4 | 55 |
| ПМ-К-80 | 80 | 32 | 30 | 4 | 65 |
| ПМ-К-90 | 90 | 32 | 30 | 4 | 75 |

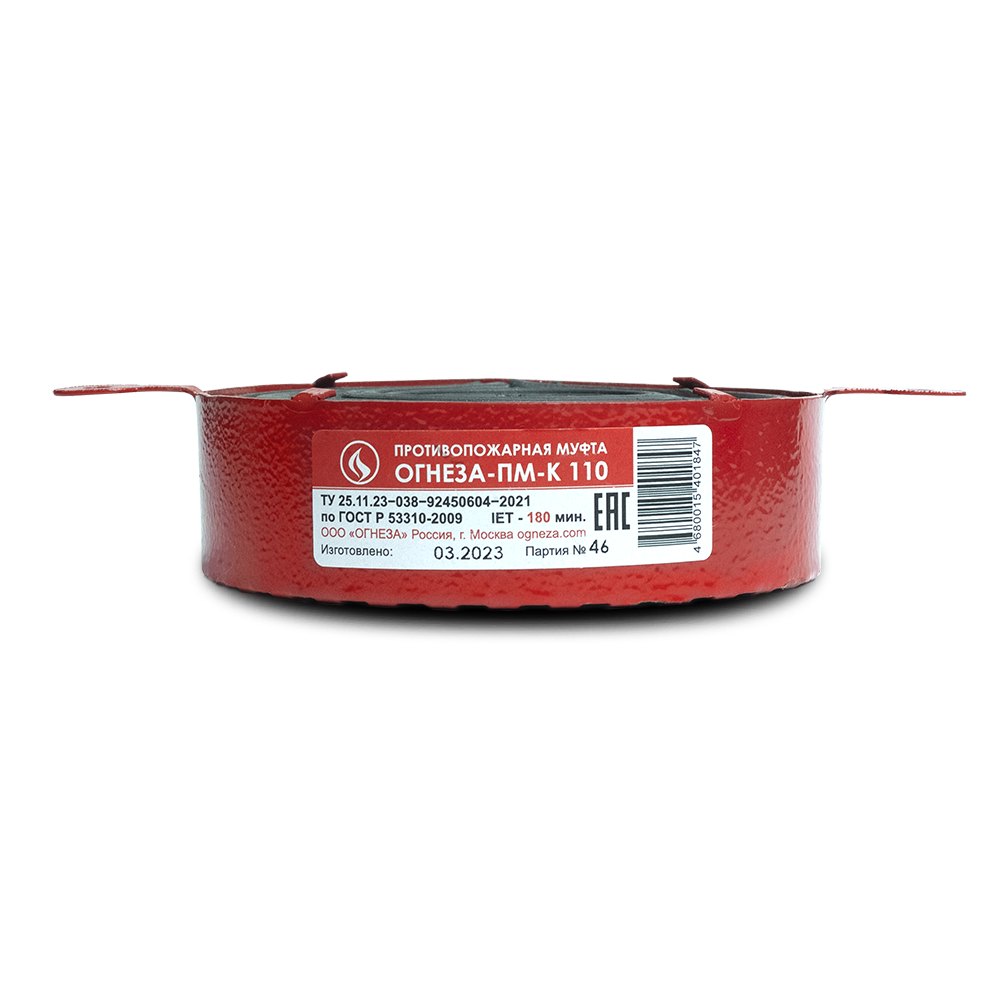

| ПМ-К-110 | 110 | 32 | 30 | 4 | 80/100 |
| ПМ-К-125 | 125 | 32 | 30 | 7 | 200 |
Характеристики
|
Цвет
|
светло-серый, красный |
|
Коэффициент вспучивания, не менее %
|
900 |
|
Инерционность полного срабатывания, не более, мин
|
4 |
|
t° эксплуатации
|
-50°С до +80°С |
|
t° начала расширения
|
+150°С |
|
Предел огнестойкости IET, мин
|
180 |
|
Страна производства
|
Россия |
