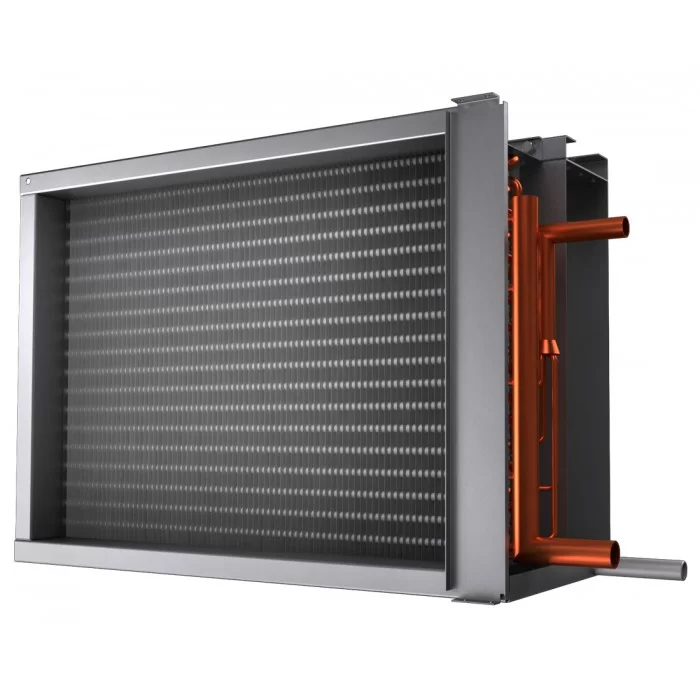

Испаритель фреоновый TEF 70-40

Испаритель фреоновый TEF 70-40 предназначен для охлаждения, посредством испарения, подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твёрдых примесей не более 100 мг/м3.

Артикул: СВ-0000519 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Испаритель фреоновый TEF 70-40 предназначен для охлаждения, посредством испарения, подаваемого в них от холодильных агрегатов – компрессорно-конденсаторных блоков фреонового хладагента входящего воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержащих липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твёрдых примесей не более 100 мг/м3.

Испарители предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150.

Левое исполнение теплообменника (L0) предназначено для монтажа при расположении подводящих патрубков слева по ходу воздуха, для

правого (R0) – справа.

Конструктивно теплообменники являются 3-х рядными 1-контурными медно-алюминиевыми пластинчатыми теплообменными агрегатами.

Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,13мм и проходящих через них медных трубок (диаметр 3/8D/9.52мм).

Расположение трубок шахматное. Неразборный корпус изготавливается из оцинкованного листа марки 08ПС. Соединение труб подвода хладагента выполнено под пайку.

Основной областью применения теплообменников с внешним оребрением является:

  • Водные нагреватели и охладители для приточно-вытяжных установок, воздушных завес, фанкойлов, отопительных систем в промышленных объектах и больших помещениях
  • Конденсаторы для холодильного оборудования
  • Чиллеры — охладители жидкости
  • Компрессорно-конденсаторные агрегаты
  • Гастрономическое оборудование и холодильные столы
  • Иное специальное холодильное оборудование
  • Испарители для систем кондиционирования, тепловых насосов, статических испарителей в витринах, охладителей воздуха

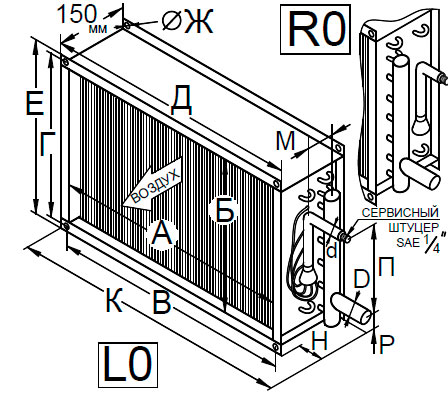

Размеры, мм
А Б В Г Д Е ж М Н К П Р d D
700 400 720 420 740 440 9 64 230 970 230 70 22 28
Расход воздуха, м³/час

4030

Мощность, кВт

22.9

Расход теплоносителя, л/час

364

Площадь поверхности теплообмена, м²

13.6

Сопротивление по воздуху, Па

116

Производитель

VILMANN
