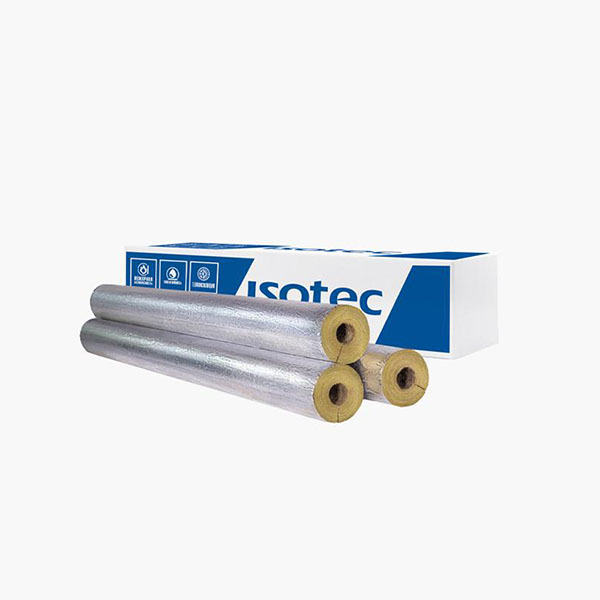

Теплоизоляционные изделия из минеральной ваты на основе расплавов базальтовых пород в виде полых цилиндров или полуцилиндров, изготовленных с продольным разрезом для удобства монтажа.
Технические характеристики
| Плотность, кг/м3 | 160±10% | 125±10% | ||
| Внутренний диаметр, мм | 18-273 | 18-114 | 133-273 | 18-273 |
| Толщина стенки, мм | 20 | 30 | 30 | 40-100 |
| Длина, мм | 1200 | |||
| Максимальная рабочая температура, °С | 6401 | |||
Для изделий с покрытием типа AL максимальная температура на фольге — 100°С.
Тепловые характеристики
| Плотность, кг/м3 | 160±10% | 125±10% |
| 10, Вт/м·К | 0,036 | 0,036 |
| 25, Вт/м·К | 0,038 | 0,038 |
| 125, Вт/м·К | 0,049 | 0,048 |
| 300, Вт/м·К | 0,089 | 0,087 |
Огнезащитные свойства
| Для изделия без покрытия | Для изделия с покрытием типа AL | |
| Класс пожарной опасности | КМ0 | КМ1 |
| Группа горючести | НГ | Г1 |
Покрытие
Могут выпускаться как без покрытий, так и с покрытием из алюминиевой армированной фольги с толщиной алюминия до 20 мкм (покрытие типа AL).
Логистика
Цилиндры могут быть упакованы в картонные коробки или полиэтиленовую пленку (пленку запаивают и оплавляют по краям) с ручной или автоматической упаковкой.
Цилиндры с покрытием из алюминиевой фольги могут быть укомплектованы специальной алюмиевой клейкой лентой.
Упаковочный лист ISOTEC Section (штук в коробке)
| Внутренний диаметр, мм/ Толщина, мм | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 18 | 30 | 15 | 12 | 6 | 4 | ||||
| 21 | 24 | 12 | 9 | 6 | 4 | ||||
| 25 | 24 | 12 | 8 | 6 | 4 | 1 | 1 | 1 | 1 |
| 28 | 20 | 12 | 7 | 6 | 4 | 1 | 1 | 1 | 1 |
| 32 | 15 | 12 | 7 | 5 | 1 | 1 | 1 | 1 | 1 |
| 35 | 15 | 12 | 7 | 5 | 1 | 1 | 1 | 1 | 1 |
| 38 | 15 | 9 | 6 | 5 | 1 | 1 | 1 | 1 | 1 |
| 42 | 12 | 8 | 6 | 4 | 1 | 1 | 1 | 1 | 1 |
| 45 | 12 | 8 | 6 | 4 | 1 | 1 | 1 | 1 | 1 |
| 48 | 12 | 7 | 6 | 4 | 1 | 1 | 1 | 1 | 1 |
| 54 | 12 | 6 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
| 57 | 9 | 6 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
| 60 | 9 | 6 | 5 | 1 | 1 | 1 | 1 | 1 | 1 |
| 64 | 8 | 6 | 4 | 1 | 1 | 1 | 1 | 1 | 1 |
| 70 | 6 | 6 | 4 | 1 | 1 | 1 | 1 | 1 | 1 |
| 76 | 6 | 5 | 4 | 1 | 1 | 1 | 1 | 1 | 1 |
| 83 | 6 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 89 | 6 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 108 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 114 | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 133 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 140 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 159 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 169 | 1 | 1 | 1 | 1 | 1 | ||||
| 219 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 273 | 1 | 1 | 1 | 1 | 1 |
Пример условного обозначения
Isotec Цилиндр-АЛ-20х18/Ч-1200 — изделие торговой марки Isotec, наименование изделия — цилиндр, вариант исполнения изделия — с покрытием алюминиевой фольгой с толщиной алюминия до 20 мкм, толщина — 20 мм, внутренний диаметр изделия — 18 мм, завод-изготовитель — Челябинск, длина изделия — 1200 мм.
| Производитель | Isotec |
