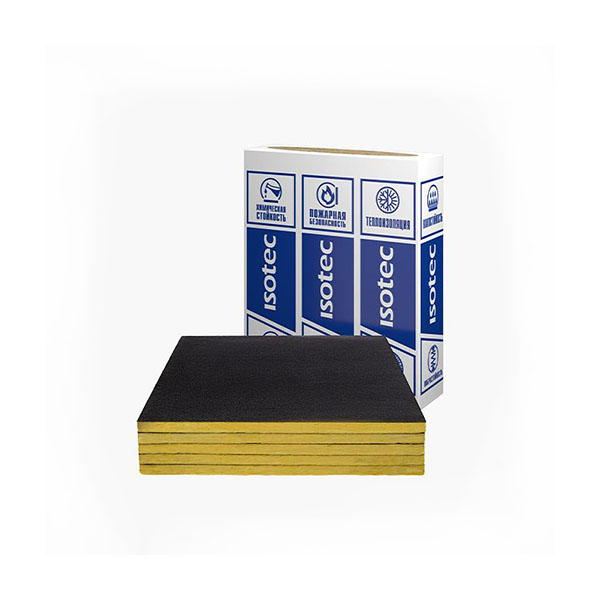

ISOTEC HVAC SLAB
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Теплозвукоизоляция в вентиляционных системах (в т. ч. в глушителях шума, создаваемого установками вентиляции и кондиционирования воздуха), в бытовом, промышленном и технологическом оборудовании.
Теплоизоляционные изделия из минеральной ваты на основе расплавов стекла прямоугольной формы, прямоугольным поперечным сечением, толщина которых существенно меньше других размеров и неизменна по всему изделию.
Применение
- В качестве звукопоглощающих материалов трубчатых и пластинчатых глушителей.
- В качестве звукопоглощающих материалов, звукопоглощающих облицовок и акустических экранов внутри помещений, в т. ч. для создания благоприятной акустики в кинотеатрах и концертных залах.
- Изоляция элементов конструкций и оборудования морских судов и плавучих сооружений.
Технические характеристики
| Толщина, мм | от 30 до 100 вкл-но1 | от 100 до 150 |
| Плотность, кг/м3 | 4555 | 3644 |
| Максимальная рабочая температура, °С | 3502 | 3502 |
1) В случае если рядом со значением границы диапазона указано сокращение «вкл-но» (что означает «включено»), значение границы принадлежит диапазону. Пример записи диапазона: от 30 до 35 вкл-но — диапазон заключен между двумя граничными, причем левая граница диапазона «30» не принадлежит диапазону, а правая — «35» — входит в диапазон.
2) Для изделий с покрытием типа AL максимальная температура на фольге — 100°С.
Тепловые характеристики
| 10, Вт/м·К | 0,032 |
| 25, Вт/м·К | 0,035 |
| 125, Вт/м·К | 0,038 |
| 300, Вт/м·К | 0,080 |
Огнезащитные свойства
| Для изделия без покрытия | Для изделия с покрытием типа T | |
| Класс пожарной опасности | КМ0 | КМ1 |
| Группа горючести | НГ | Г1 |
Коэффициент звукопоглощения теплоизоляционных материалов ISOTEC HVAC Slab на среднегеометрических частотах октавных полос
| 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | |
|---|---|---|---|---|---|---|
| ISOTEC HVAC Slab-T-30 | 0,08 | 0,16 | 0,33 | 0,70 | 0,97 | 0,96 |
| ISOTEC HVAC Slab-T-50 | 0,15 | 0,30 | 0,72 | 0,91 | 0,96 | 0,97 |
| ISOTEC HVAC Slab-T-100 | 0,43 | 0,69 | 0,90 | 0,90 | 0,97 | 0,99 |
Покрытие
Выпускаются с покрытием стеклохолстом (покрытие типа Т).
Логистика
Упаковка плит может быть выполнена следующим образом (один из вариантов):
- единичные упаковки: плиты складываются в пачки;
- на паллетах: плиты укладываются на паллеты;
- в единичных упаковках на паллетах: плиты складываются в пачки, пачки укладываются на паллеты.
Каждую пачку (единичную упаковку) по большей поверхности упаковывают в полиэтиленовую пленку, после чего запаивают.
| Размеры, мм | Упаковка | Вместимость в а/м 82 м3 | |||||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Толщина | Шт | м2 | м3 | Пачек | м3 |
| 1200 | 1200 | 15 | 10 | 14,4 | 0,22 | 352 | 76 |
| 1200 | 1200 | 30 | 10 | 14,4 | 0,43 | 176 | 76 |
| 1200 | 1200 | 50 | 6 | 8,6 | 0,43 | 176 | 76 |
| 1200 | 1200 | 100 | 3 | 4,3 | 0,43 | 176 | 76 |
Пример условного обозначения
Isotec Вент плита-T-50/E-12001200— изделие торговой марки Isotec, наименование изделия — вентиляционная плита, вариант исполнения изделия — с покрытием стеклохолстом, толщина — 50 мм, завод-изготовитель — Егорьевск, ширина изделия — 1200 мм, длина изделия — 1200 мм.
| Производитель | Isotec |
