Описание

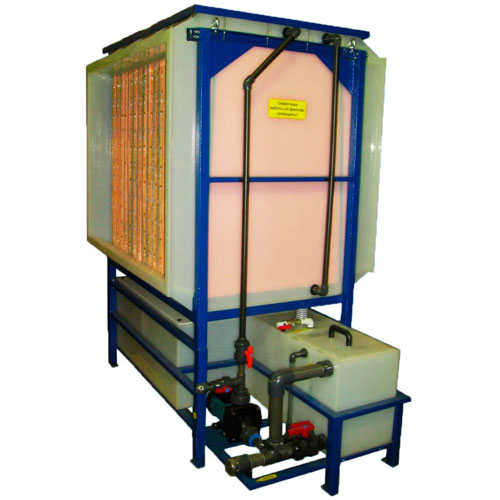

Ионообменные фильтры РИФ, ФК, РИФ-ФК предназначены для очистки газов от токсичных газообразных и аэрозольных примесей (диоксид серы, фтористый водород, хлористый водород, аэрозоли серной, азотной, фосфорной кислот, аммиак, органические кислоты и основания, хромовый ангидрид и др.) в химической, машиностроительной, электронной, металлургической промышленности, а также при производстве строительных материалов и в других отраслях.
Благодаря своей универсальности и простоте, фильтры РИФ встраиваются в приточные, вытяжные, вентиляционные и рециркуляционные системы, либо в системы финишной очистки технологических газов. Очистка воздуха и газов в фильтрах происходит в результате химических реакций между молекулами газов и аэрозолей с функциональными группами ионообменных волокнистых материалов, образующих фильтрующие элементы. Очистке подвергаются газы с содержанием токсичной примеси от 0,1 до 500 мг/м³ при температуре от +1ºС до +40ºС. Содержание водонерастворимой пыли не должно превышать 5 мг м³ для фильтров РИФ и РИФ-ФК. Ионообменные фильтры в одиночном модуле имеют производительность от 500 до 30000 м³/час и представляют собой прямоугольный корпус с фланцами для входа и выхода газового потока.
Конструкция
Корпус фильтра выполнен из коррозионностойких конструктивных материалов. Внутри корпуса фильтра находятся вертикальные фильтрующие элементы с ионообменным волокнистым материалом, образующие входные и выходные щели для газа. В верхней части фильтра находится устройство для распределения регенерирующего раствора, в нижней – коллектор для сбора регенеранта.
Особенности
Фильтры включают в себя устройство для регенерации. Фильтрующие элементы фильтра регенерируются в периодическом или непрерывном режимах водой или раствором соответствующего реагента. Регенерационные растворы циркулируют в установке до насыщения их извлекаемым компонентом, после чего в виде нейтральных солей могут возвращаться в производство или направляться на утилизацию.
Ионообменные фильтры работают в автоматическом или ручном режимах регенерации.
Срок службы ионообменного фильтроматериала до 3 лет.
Технические характеристики
| Тип
фильтра |
Улавливаемые
компоненты |
Средняя эффек-ть очистки не менее, % | Аэроди-кое сопротив., Па | Управ. регенерацией |
Условия применения |
|---|---|---|---|---|---|
| Рамный ионообмен-ный фильтр
РИФ |
NH3, HF, HCl, SO2
CrO3 Аэрозоли кислот и щелочей |
90 | 500-700 | Автома-тическое, или ручное | Запыленность воздуха не более 5 мг/м3;
Температура воздуха не выше 40оС.
|
| Фильтр контакторный ФК | NH3
HF, SO2 |
95 | 50-100 | Автома-тическое | Запыленность воздуха свыше 5 мг/м3; Низкая влажность воздуха; Не требует создания условий для равномерного движения воздуха в сечении фильтра; Возможно использование низконапорных вентиляторов. |
| Комбиниро-ванный фильтр
РИФ-ФК |
NOx, NH3, HF, HCl, SO2, CrO3
Аэрозоли кислот и щелочей |
95 | 700-800 | Автома-тическое | Температура воздуха до 60оС; Низкая влажность воздуха; Не требует создания условий для равномерного движения воздуха в сечении фильтра. |
