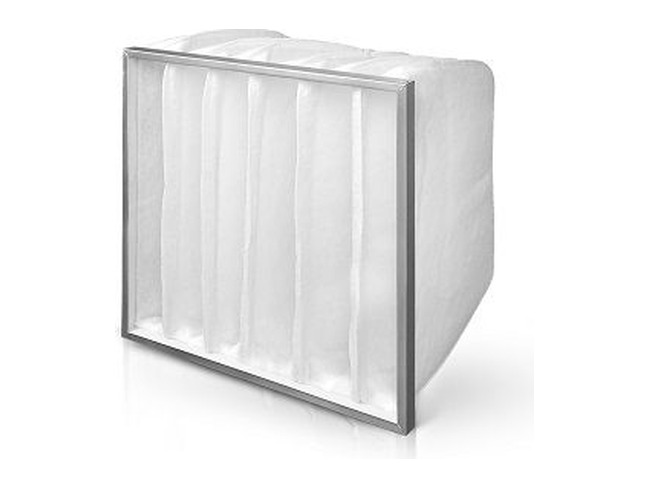

Описание фильтра ФЯК
Фильтр состоит из металлической рамки, изготовленной из оцинкованной стали и фильтрующего материала, спаянного в виде карманов. Карманы фильтров разделены на отдельные каналы, термически спаяные, что обеспечивает полную герметичность. Размеры подобраны так, чтобы поток воздуха был равномерным по всей поверхности фильтра. Динамически сбалансированная конструкция карманов обеспечивает максимально возможный воздушный поток при минимально возможном сопротивлении. Особая форма карманов позволяет им раздуваться, не касаясь друг друга, пыль накапливается равномерно по всей поверхности карманов и оптимально используется каждый квадратный сантиметр фильтроматериала.
- Особенности фильтров ФЯК:
- класс очистки EU3-EU9,
- фильтрующий материал высокого качества,
- термически спаянные швы кассет.
Размеры фильтра ФЯК
| Технические характеристики фильтров типа ФВ | ||||
|---|---|---|---|---|
| Ширина фильтра L, мм | Высота фильтра H, мм | Глубина, мм | Максимальное кол-во карманов, n | Класс очистки |
| 100…199 | 100, 101…800 | 300-600 | 1 | EU3-EU9 |
| 200…299 | 2 | |||
| 300…399 | 3 | |||
| 400…499 | 4 | |||
| 500…599 | 5 | |||
| 600…699 | 6 | |||
| 700…799 | 7 | |||
| 800 | 8 | |||
* Максимально возможное количество карманов n≤L/1000, где L — ширина фильтра.
| Технические характеристики фильтрующего материала | ||||
|---|---|---|---|---|
| Класс очистки | Удельная воздушная нагрузка, м 3 /ч·м2 | Аэродинамическое сопротивление, Па | Средняя эффективность, % | |
| начальное | конечное | |||
| EU3 | 10000 — 11400 | 30-40 | 250 | 56 |
| EU4 | 40-50 | 250 | 66 | |
| EU5 | 60-70 | 360 | 75 | |
| EU7 | 100-110 | 400 | 92 | |
| EU9 | 115-125 | 450 | — | |
